Tiêu chuẩn đá dăm TCVN 7572-2006: Phương pháp thử cốt liệu bê tông

Khi tiến hành thí nghiệm vật liệu, việc hiểu đúng các quy trình kiểm tra thành phần hạt và độ nén dập là yếu tố quyết định để hồ sơ nghiệm thu được phê duyệt nhanh chóng. Trong bài viết này, BMT Material sẽ đi sâu phân tích những quy định kỹ thuật quan trọng nhất trong tiêu chuẩn đá dăm TCVN 7572-2006, giúp bạn có cái nhìn thực tế để áp dụng chính xác vào công tác thí nghiệm và nghiệm thu tại công trường.

1. TCVN 7572-2006 là gì?

TCVN 7572-2006 là bộ tiêu chuẩn Việt Nam quy định chi tiết các phương pháp thử đối với cốt liệu như đá dăm, sỏi và cát dùng trong sản xuất bê tông, vữa. Bộ tiêu chuẩn này bao gồm 20 phần riêng biệt, mỗi phần hướng dẫn cách xác định một chỉ tiêu cụ thể như thành phần hạt, độ ẩm, hay hàm lượng tạp chất.

Cần phân biệt rõ mối quan hệ giữa hai bộ tiêu chuẩn phổ biến: TCVN 7570:2006 đưa ra các yêu cầu kỹ thuật (ngưỡng đạt hoặc không đạt), còn TCVN 7572-2006 hướng dẫn quy trình làm thế nào để kiểm tra các thông số đó. Việc nắm vững tiêu chuẩn đá dăm TCVN 7572-2006 giúp kỹ thuật viên thực hiện các phép thử khách quan, chính xác để đối chiếu với yêu cầu thiết kế.

Trong giai đoạn 2026, khi các dự án trọng điểm như cao tốc Bắc - Nam và sân bay Long Thành đang đẩy mạnh tiến độ, việc tuân thủ bộ tiêu chuẩn này trở nên quan trọng hơn bao giờ hết. Đây là căn cứ pháp lý duy nhất để các đơn vị tư vấn giám sát chấp thuận vật liệu đầu vào, đảm bảo tính bền vững cho toàn bộ kết cấu công trình.

TCVN 7572-2006 là gì?

2. Các phương pháp thử cơ lý quan trọng nhất trong TCVN 7572-2006

Thay vì liệt kê máy móc cả 20 phần, kỹ sư hiện trường cần tập trung vào các nhóm thí nghiệm cốt lõi tác động trực tiếp đến kết quả nghiệm thu và chất lượng công trình.

2.1. Lấy mẫu và chuẩn bị mẫu thử (TCVN 7572-1:2006)

Bước đầu tiên và quan trọng nhất là lấy mẫu sao cho đại diện đúng tính chất của cả lô hàng. Theo quy định, mẫu phải được lấy theo nguyên tắc "trung bình" tại ít nhất 5 vị trí khác nhau trên bãi chứa hoặc trực tiếp từ băng tải đang hoạt động. Khối lượng mẫu tối thiểu phụ thuộc vào kích thước hạt: Đá mi cần khoảng 20kg, đá 1x2 cần 40kg, còn đá 4x6 phải lấy từ 80kg trở lên để đảm bảo độ chính xác khi thí nghiệm.

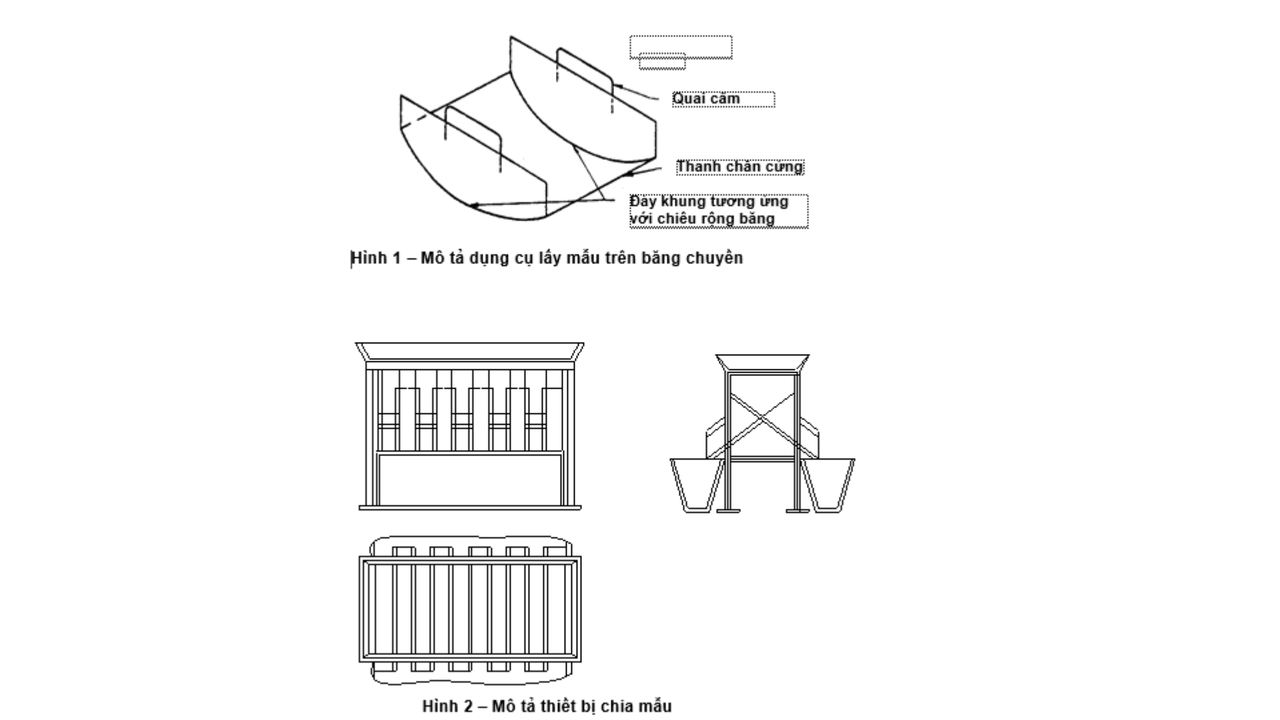

Lấy mẫu và chuẩn bị mẫu thử (TCVN 7572-1:2006)

2.2. Xác định thành phần hạt (TCVN 7572-2:2006)

Phương pháp này sử dụng một bộ sàng tiêu chuẩn gồm các cỡ mắt sàng có kích thước giảm dần xếp chồng lên nhau để tiến hành phân tách các cỡ hạt của mẫu cốt liệu. Quá trình sàng khô hoặc sàng ướt sẽ giữ lại lượng cân tích lũy của cốt liệu trên từng cỡ sàng, từ đó kỹ thuật viên tính ra được phần trăm lượng sót tích lũy và phần trăm lượng lọt qua sàng. Kết quả thu được từ các số liệu này sẽ được biểu diễn lên hệ trục tọa độ để vẽ thành đường cong cấp phối thực tế của mẫu vật liệu. Đường cong này khi đối chiếu phải nằm hoàn toàn trong vùng giới hạn giữa đường cấp phối trên và đường cấp phối dưới theo quy định của tiêu chuẩn kỹ thuật. Thành phần hạt này ảnh hưởng trực tiếp đến độ rỗng, độ sụt, lượng nước yêu cầu và cường độ chịu lực sau cùng của khối bê tông.

Nhận thức được tầm quan trọng của chỉ số này, BMT Material đã tự động hóa toàn bộ quy trình nghiền sàng tại nhà máy. Hệ thống sàng phân loại nhiều tầng kết hợp với các thiết bị định lượng điện tử giúp kiểm soát nghiêm ngặt tỷ lệ của từng nhóm hạt đơn lẻ. Sự can thiệp công nghệ này đảm bảo đường cong cấp phối của vật liệu khi xuất xưởng luôn bám sát vào vùng trung tâm tối ưu của biểu đồ. Nhờ vậy, hỗn hợp bê tông đạt được độ đặc chắc cao nhất, giúp nhà thầu giảm thiểu được lượng xi măng sử dụng trong quá trình phối trộn mà vẫn đảm bảo đạt mác thiết kế của công trình.

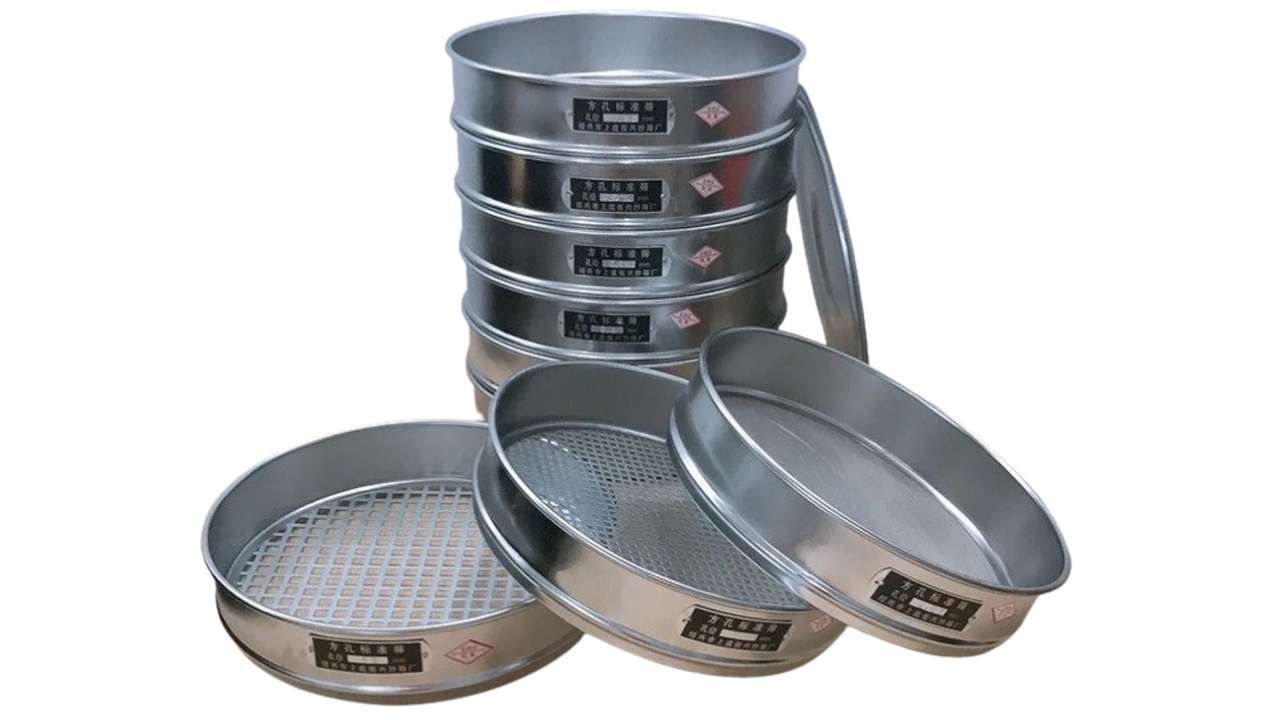

Xác định thành phần hạt (TCVN 7572-2:2006)

2.3. Xác định độ nén dập và hệ số hóa mềm (TCVN 7572-11:2006)

Đây là những chỉ tiêu kỹ thuật cốt lõi để đánh giá khả năng chịu tải và độ bền lâu dài của cốt liệu đá khi làm móng hoặc mặt đường bộ. Quy trình thí nghiệm và ý nghĩa chuyên sâu của từng chỉ số được xác định cụ thể như sau:

• Trị số độ nén dập (Crushing Value): Phương pháp này được thực hiện bằng cách cho một lượng mẫu đá có kích cỡ hạt tiêu chuẩn vào trong một xi lanh bằng thép, sau đó dùng máy nén thủy lực tăng tải trọng ép đến áp lực quy định theo tiêu chuẩn. Trị số độ nén dập được tính bằng tỷ lệ phần trăm khối lượng của lượng hạt bị vỡ vụn lọt qua sàng thí nghiệm sau khi nén so với khối lượng mẫu ban đầu. Chỉ số nén dập càng thấp chứng tỏ đá càng cứng, kết cấu hạt càng bền vững, giúp lớp móng đường chịu được áp lực lặp đi lặp lại từ tải trọng trục xe lớn và các làn xe chạy tốc độ cao mà không bị nghiền nát cục bộ.

• Hệ số hóa mềm của đá: Đây là tỷ số giữa giới hạn cường độ chịu nén của mẫu đá ở trạng thái bão hòa nước và giới hạn cường độ chịu nén của chính mẫu đá đó ở trạng thái khô hoàn toàn. Để xác định chỉ số này, các mẫu đá dạng khối lập phương hoặc khối trụ tiêu chuẩn sẽ được gia công từ đá nguyên khai. Một nửa số mẫu được sấy khô để nén, nửa còn lại được ngâm chìm hoàn toàn trong nước trong một khoảng thời gian quy định cho đến khi đạt trạng thái bão hòa nước rồi mới tiến hành đưa lên máy ép nén thủy lực để đo cường độ.

Hệ số hóa mềm mang ý nghĩa quyết định đối với độ bền lâu dài của công trình đường bộ dưới tác động của môi trường tự nhiên. Nền và mặt đường luôn phải chịu hiện tượng ẩm ướt do nước mưa thấm xuống hoặc nước ngầm dâng lên. Nếu đá có hệ số hóa mềm thấp, cường độ chịu lực của vật liệu sẽ bị suy giảm nghiêm trọng khi bị ngập nước, khiến kết cấu móng đường dễ phát sinh các hư hỏng như lún nứt, ổ gà hoặc bong tróc khi có xe chạy qua. Việc lựa chọn nguồn đá có hệ số hóa mềm cao bám sát tiêu chuẩn kỹ thuật sẽ đảm bảo công trình duy trì được khả năng chịu tải ổn định trong suốt mùa mưa bão.

2.4. Xác định độ mài mòn Los Angeles (TCVN 7572-12:2006)

Thí nghiệm Los Angeles đánh giá độ vỡ vụn, va đập và mài mòn của cốt liệu đá lớn qua cơ chế cơ học sau:

• Cơ chế va đập: Mẫu đá sấy khô và các viên bi thép tiêu chuẩn được cho vào một thùng tang trống bằng thép. Khi thùng quay với tốc độ 30 đến 33 vòng trên một phút, vấu gạt bên trong sẽ xúc đá và bi thép lên cao rồi thả rơi tự do xuống thành thùng đối diện. Quá trình này tạo ra lực va đập và ma sát liên tục giữa bi thép và đá suốt 500 vòng quay.

• Chỉ số hao hụt khối lượng (LA): Sau khi quay, vật liệu được sàng qua sàng 1.7mm. Phần đá vỡ vụn lọt qua sàng được tính tỷ lệ phần trăm so với khối lượng mẫu ban đầu để cho ra chỉ số LA.

Các lớp mặt đường chịu tải trọng lớn bắt buộc phải kiểm soát nghiêm ngặt chỉ số LA vì những lý do sau:

• Chống nghiền nát: Đá có chỉ số LA thấp mới chịu được áp lực đè nén trực tiếp và liên tục từ bánh xe tải trọng lớn mà không bị vỡ vụn thành bột mịn.

• Chống bong tróc, ổ gà: Nếu đá bị vỡ, liên kết giữa nhựa đường và cốt liệu sẽ bị phá hủy, khiến mặt đường nhanh chóng bị bong tróc và hình thành ổ gà khi gặp nước mưa.

• Duy trì độ nhám: Cốt liệu kháng mài mòn tốt giúp mặt đường giữ được độ nhám và khả năng chống trơn trượt lâu dài, đảm bảo an toàn cho xe chạy tốc độ cao.

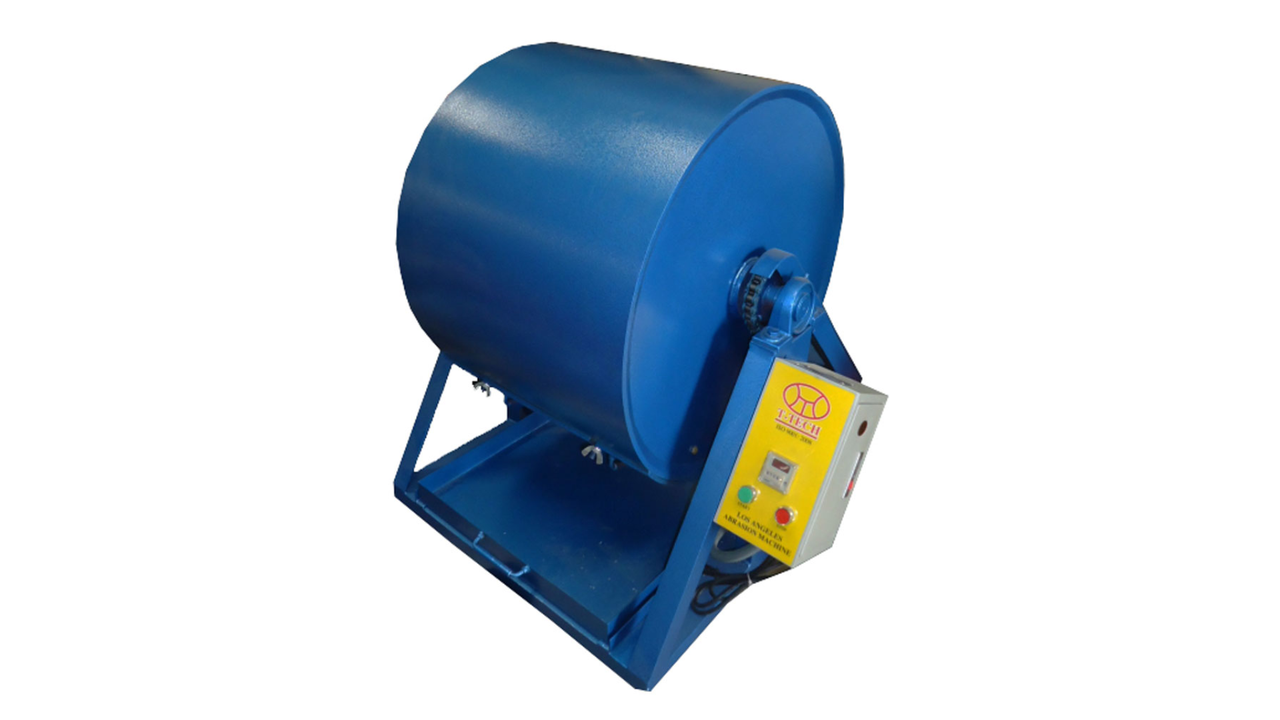

Xác định độ mài mòn Los Angeles (TCVN 7572-12:2006)

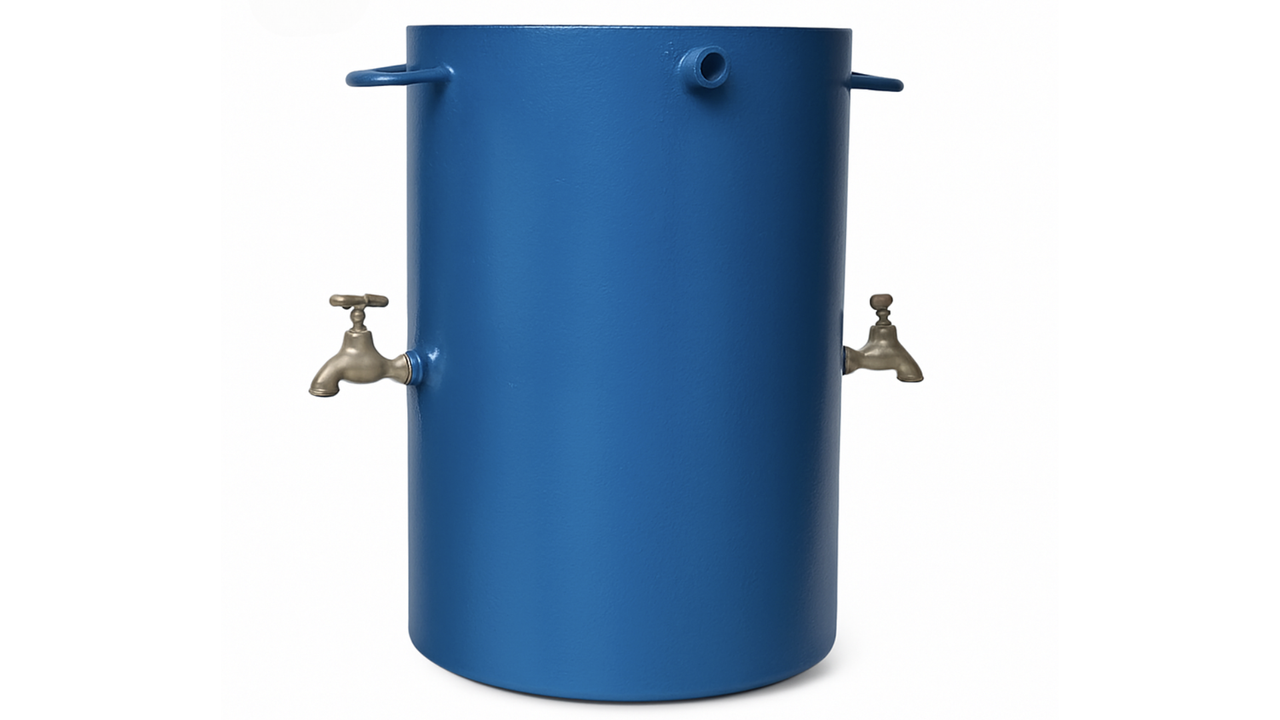

2.5. Xác định hàm lượng bụi, bùn, sét (TCVN 7572-8:2006)

Phương pháp này thực hiện bằng cách ngâm rửa mẫu đá trong nước, khuấy đều để bụi sét tách ra lơ lửng rồi gạn qua sàng 0.075mm. Phần cốt liệu còn lại được sấy khô, cân khối lượng để tính ra tỷ lệ phần trăm bụi, bùn, sét bám bẩn ban đầu.

Hàm lượng bẩn này làm suy giảm nghiêm trọng chất lượng liên kết của vật liệu qua các cơ chế sau:

• Tạo màng ngăn cách vật lý: Bụi sét siêu mịn bám thành lớp vỏ bọc quanh hạt đá, ngăn cản chất kết dính (nhựa đường hoặc hồ xi măng) tiếp xúc trực tiếp với bề mặt nhám của đá.

• Gây bong tách khi gặp nước: Bụi sét có đặc tính hút nước và trương nở. Khi nước thâm nhập kết cấu đường, lớp bụi này mềm nhão ra làm triệt tiêu hoàn toàn lực bám dính, khiến màng nhựa hoặc hồ xi măng bong rời khỏi hạt đá dưới áp lực bánh xe.

• Hao phí chất kết dính: Diện tích bề mặt của hạt bụi mịn rất lớn, làm hấp thụ lượng lớn chất kết dính một cách vô ích và giảm độ đặc chắc của hỗn hợp.

Tiêu chuẩn kỹ thuật quy định nghiêm ngặt giới hạn hàm lượng bụi, bùn, sét theo từng cấp công trình:

• Đường cao tốc và đường cấp cao: Kiểm soát khắt khe nhất, hàm lượng bụi, bùn, sét trong cốt liệu không được vượt quá 1% theo khối lượng.

• Đường quốc lộ và đường tỉnh: Giới hạn cho phép dao động không vượt quá 1.5% đến 2% tùy theo vị trí lớp móng.

• Đường giao thông nông thôn: Yêu cầu giảm nhẹ hơn, cho phép hàm lượng bụi, bùn, sét không vượt quá 3%.

Xác định hàm lượng bụi, bùn, sét (TCVN 7572-8:2006)

3. Các phương pháp thử tính chất hóa học và tạp chất

Bên cạnh các chỉ tiêu cơ lý, việc kiểm tra tính chất hóa học giúp ngăn ngừa các rủi ro tiềm ẩn trong lòng kết cấu bê tông sau nhiều năm đưa vào sử dụng.

Việc nắm vững các phương pháp này theo tiêu chuẩn đá dăm TCVN 7572-2006 giúp kỹ sư kiểm soát chặt chẽ chất lượng vật liệu, đảm bảo độ bền vững lâu dài cho các hạng mục công trình trọng điểm.

4. Quy trình kiểm soát chất lượng tại BMT Material theo TCVN 7572

Quy trình kiểm soát chất lượng từ gốc được thực hiện nghiêm ngặt theo trình tự thời gian sau:

• Bước 1: Lấy mẫu tại trạm nghiền

Kỹ thuật viên lấy mẫu cốt liệu trực tiếp trên băng tải sản xuất theo từng ca làm việc để kiểm tra tính đồng nhất của vật liệu.

• Bước 2: Thí nghiệm tại Lab LAS-XD

Mẫu được đưa vào phòng thí nghiệm hợp chuẩn để chạy các phép thử theo TCVN 7572:2006 (đo cấp phối hạt, độ nén dập, độ mài mòn Los Angeles, hàm lượng thoi dẹt, tỷ lệ bụi bùn sét).

• Bước 3: Hiệu chuẩn dây chuyền tự động

Số liệu thí nghiệm được chuyển về trung tâm điều khiển trạm trộn. Hệ thống máy tính sẽ tự động hiệu chỉnh tỷ lệ các phễu cấp liệu nếu phát hiện thông số dải hạt có xu hướng lệch khỏi vùng tối ưu.

• Bước 4: Cấp chứng chỉ xuất xưởng

Lô đá dăm đạt chuẩn 100% mới được ký lệnh xuất xưởng. Mỗi chuyến xe rời mỏ được cấp kèm theo bộ chứng chỉ kiểm định thực tế để nhà thầu làm hồ sơ nghiệm thu với tư vấn giám sát tại công trường.

Để đảm bảo niềm tin cho các đối tác, BMT Material thiết lập quy trình kiểm tra nghiêm ngặt cho mọi lô hàng trước khi rời mỏ. Việc quản lý chất lượng từ gốc giúp chúng tôi kiểm soát tốt các chỉ số kỹ thuật, hạn chế tối đa sai sót trước khi vật liệu được đưa đến công trường.

• Cam kết tuân thủ: BMT Material áp dụng 100% các phép thử theo tiêu chuẩn đá dăm TCVN 7572-2006 cho mọi nguồn đá nguyên khai và sản phẩm xuất xưởng, không bỏ qua bất kỳ công đoạn kiểm tra nào.

• Tần suất thí nghiệm: Chúng tôi quy định tần suất lấy mẫu nội bộ tại trạm nghiền nghiêm ngặt hơn so với yêu cầu tối thiểu của tiêu chuẩn chung, nhằm đảm bảo tính đồng nhất tuyệt đối về cấp phối hạt cho các dự án hạ tầng lớn.

• Trang thiết bị hiện đại: Toàn bộ quá trình kiểm định được thực hiện tại hệ thống phòng Lab hiện đại hoặc phối hợp chặt chẽ với các đối tác kiểm định độc lập có chứng chỉ LAS-XD uy tín.

Việc tuân thủ chặt chẽ quy trình này giúp các nhà thầu hoàn toàn yên tâm khi thực hiện các bước tiếp theo trong quy trình thi công cấp phối đá dăm tiêu chuẩn tại công trường. Sự chuẩn bị kỹ lưỡng từ nguồn vật liệu giúp giai đoạn rải và lu lèn diễn ra thuận lợi, đáp ứng đầy đủ yêu cầu nghiệm thu của tư vấn giám sát.

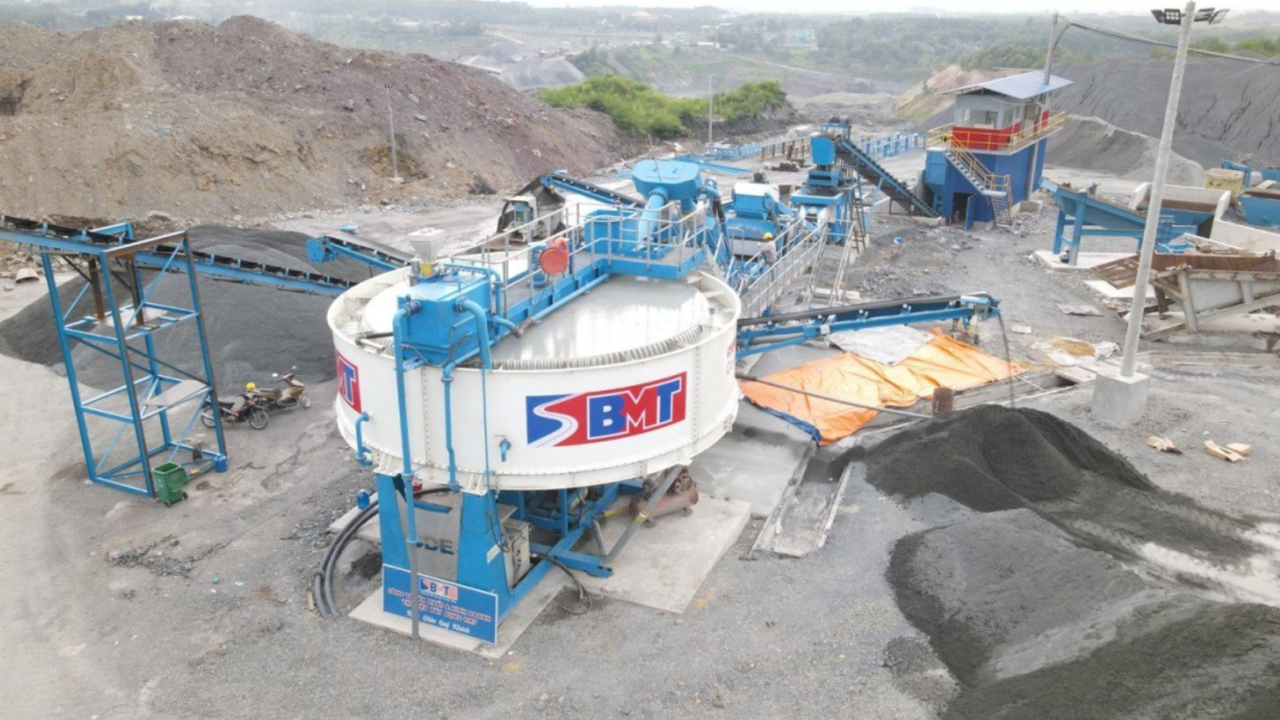

Quy trình kiểm soát chất lượng tại BMT Material theo TCVN 7572

5. Câu hỏi thường gặp về thí nghiệm đá dăm (FAQ)

Dưới đây là tổng hợp những thắc mắc phổ biến nhất mà các kỹ sư hiện trường và bộ phận quản lý chất lượng thường gặp khi áp dụng tiêu chuẩn vào thực tế dự án.

5.1. TCVN 7572 có áp dụng cho đá cấp phối (Base/Subbase) không?

Thực tế, TCVN 7572:2006 được thiết kế chính cho cốt liệu dùng trong bê tông và vữa. Tuy nhiên, các phương pháp thử cơ lý trong bộ tiêu chuẩn này như xác định thành phần hạt, độ nén dập hay hàm lượng bụi bùn sét vẫn được sử dụng để kiểm tra chất lượng vật liệu đầu vào cho đá cấp phối.

Đối với các yêu cầu riêng biệt về thi công và nghiệm thu lớp Base/Subbase, kỹ sư cần kết hợp tham khảo thêm TCVN 8859:2011 để đảm bảo đúng quy trình kỹ thuật cho các lớp kết cấu áo đường.

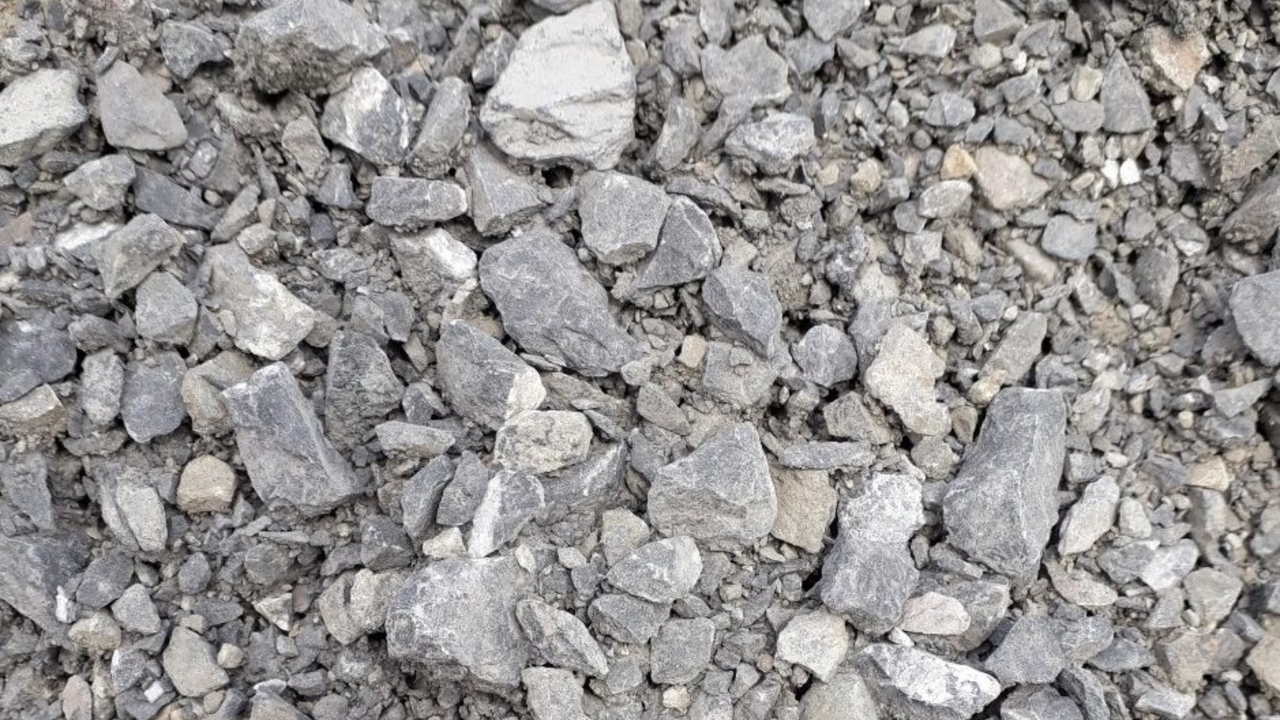

TCVN 7572 có áp dụng cho đá cấp phối (Base/Subbase) không?

5.2. Tần suất lấy mẫu thí nghiệm theo TCVN 7572 là bao nhiêu m3/lần?

Tần suất lấy mẫu thường được quy định cụ thể trong chỉ dẫn kỹ thuật của từng dự án hoặc theo tiêu chuẩn nghiệm thu tương ứng cho từng hạng mục. Thông thường, đối với cốt liệu lớn, cứ mỗi 400 m3 đến 500 m3 vật liệu cùng loại và cùng nguồn cung cấp sẽ tiến hành lấy một mẫu thí nghiệm để kiểm tra các chỉ tiêu cơ lý.

Tuy nhiên, để kiểm soát chặt chẽ tiêu chuẩn đá dăm TCVN 7572-2006, các đơn vị cung ứng vật liệu uy tín thường chủ động lấy mẫu nội bộ với tần suất dày hơn nhằm loại bỏ rủi ro vật liệu không đồng nhất giữa các đợt nhập hàng.

5.3. Sự khác biệt giữa TCVN 7572 và ASTM (Tiêu chuẩn Mỹ) là gì?

Sự khác biệt lớn nhất nằm ở hệ thống kích thước sàng và cách tính toán các chỉ số chi tiết trong phòng thí nghiệm. Trong khi TCVN 7572 sử dụng hệ sàng theo kích thước milimet phổ biến tại Việt Nam, thì tiêu chuẩn ASTM lại sử dụng hệ sàng theo đơn vị inch và có các quy định về trọng lượng mẫu thử khác biệt đôi chút.

Mặc dù các nguyên lý thí nghiệm cơ bản như sàng lọc hay mài mòn Los Angeles là tương đương về bản chất, nhưng kết quả không thể thay thế trực tiếp cho nhau mà phải tuân thủ đúng hệ thống tiêu chuẩn đã được phê duyệt trong hồ sơ thiết kế ban đầu của dự án.

Sự khác biệt giữa TCVN 7572 và ASTM (Tiêu chuẩn Mỹ) là gì?

Việc áp dụng chính xác các phương pháp thử theo tiêu chuẩn đá dăm TCVN 7572-2006 là yếu tố then chốt để đảm bảo chất lượng và độ bền cho mọi công trình. Từ việc kiểm tra thành phần hạt đến các chỉ tiêu hóa lý, quy trình này giúp nhà thầu kiểm soát tốt vật liệu đầu vào và loại bỏ rủi ro kỹ thuật. Để đảm bảo nguồn đá đạt chuẩn và nhận hồ sơ thí nghiệm đầy đủ cho dự án, quý khách hàng vui lòng liên hệ với BMT Material để được tư vấn kỹ thuật chi tiết.
