Phản ứng kiềm cốt liệu: Giải pháp kiểm soát cho bê tông hạ tầng

Phản ứng kiềm cốt liệu là quá trình tương tác hóa học giữa các oxit kiềm trong xi măng và một số khoáng vật silica có trong đá hoặc cát. Phản ứng này hình thành nên loại gel giãn nở khi hút ẩm, tạo ra áp lực lớn gây nứt vỡ và làm biến dạng các cấu trúc bê tông hạ tầng theo thời gian. Nếu không được xử lý kịp thời, công trình sẽ đối mặt với nguy cơ xuống cấp nghiêm trọng. Trong bài viết này, BMT Material sẽ cung cấp những phương án kiểm soát chuyên sâu giúp bảo vệ tối ưu tuổi thọ cho mọi công trình.

1. Phản ứng kiềm cốt liệu là gì?

Phản ứng kiềm cốt liệu (AAR) là quá trình oxit kiềm trong xi măng tác dụng với silica hoạt tính trong cát, đá, tạo ra lớp gel kiềm-silica bao quanh cốt liệu. Bản thân phản ứng này không phá hủy bê tông, nhưng hiện tượng áp suất thẩm thấu vật lý xảy ra sau đó mới là tác nhân gây nứt vỡ.

Lớp gel sinh ra hoạt động như một màng bán thấm, chỉ cho nước đi qua và giữ các ion nồng độ cao ở trong. Theo quy luật cân bằng nhiệt động lực học, nước tự do từ các mao dẫn xung quanh sẽ tự động thẩm thấu xuyên qua màng gel để trung hòa sự chênh lệch nồng độ. Khi hút nước, các phân tử gel giãn nở mạnh mẽ. Do bị giam hãm trong nền đá xi măng cứng, quá trình này tích tụ một áp suất vật lý hướng ra ngoài, gọi là áp suất thẩm thấu.

Áp lực nội tại này liên tục tăng cao, dễ dàng vượt quá cường độ chịu kéo vốn rất thấp của bê tông. Hệ quả là cấu trúc xuất hiện các vết nứt chân chim, dần lan rộng thành mạng lưới xuyên tâm làm nứt vỡ, suy giảm nghiêm trọng khả năng chịu lực của công trình. Tại BMT Material, chúng tôi luôn kiểm soát nghiêm ngặt chỉ số kiềm tương đương trong xi măng để hạn chế tối đa nguy cơ hình thành các tác nhân gây hại này.

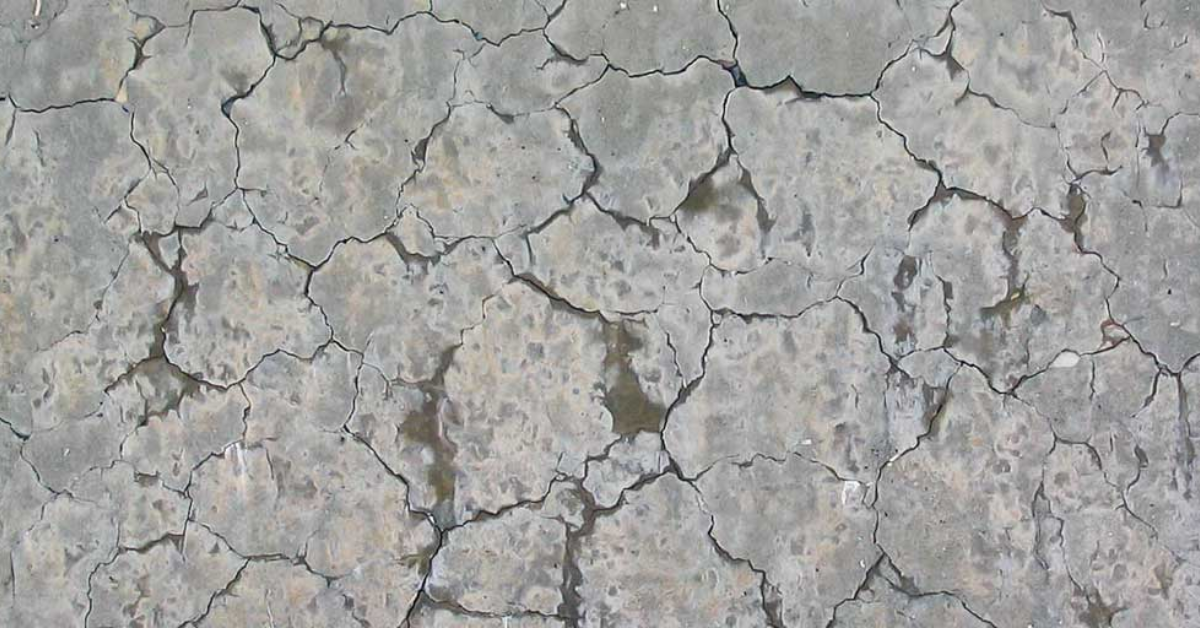

Phản ứng kiềm cốt liệu là gì?

2. Phân loại và dấu hiệu nhận biết AAR thực tế

Việc nhận diện đúng loại phản ứng kiềm cốt liệu giúp các kỹ sư đưa ra phương án xử lý vật liệu và phụ gia chính xác. Hiện nay, hiện tượng này được phân chia thành hai nhóm chính dựa trên loại khoáng vật tham gia vào quá trình hóa học.

2.1. Phản ứng kiềm - silica (Alkali-Silica Reaction - ASR)

Đây là loại phản ứng phổ biến nhất tại thị trường Việt Nam do nguồn đá khai thác thường chứa các khoáng silica hoạt tính như thạch anh biến chất. Phản ứng ASR diễn ra khi gel kiềm-silica hút ẩm và gây nứt vỡ từ bên trong lõi bê tông ra bề mặt.

• Vết nứt: Do áp lực trương nở nội tại tích tụ từ sâu bên trong lõi cấu kiện, bề mặt bê tông ban đầu sẽ xuất hiện các đường rạn độc lập. Theo thời gian, dưới tác động liên tục của ứng suất kéo, các đường nứt này tiến triển, liên kết và đan xen chằng chịt với nhau tạo thành cấu trúc hình mạng nhện hoặc hình vỏ trứng đặc trưng trên bề mặt.

• Tiết gel: Một dấu hiệu kỹ thuật rất rõ ràng của bệnh lý này là tại các vị trí khe nứt lớn, áp suất thẩm thấu sẽ đẩy lượng gel dư thừa thoát ra ngoài. Ở trạng thái ban đầu, chất dịch này có dạng keo sệt màu trắng đục, sau đó khi tiếp xúc với không khí sẽ trải qua quá trình biến đổi và khô dần thành các vệt phấn trắng bám chặt dọc theo các kẽ nứt bề mặt.

• Phồng rộp: Do thể tích bên trong khối kết cấu gia tăng bất đối xứng, các cấu trúc bê tông sẽ xuất hiện xu hướng bị đẩy trồi, cong vênh hoặc phồng rộp cục bộ tại những khu vực tập trung nhiều cốt liệu hoạt tính. Hiện tượng này làm mất đi độ phẳng của bề mặt và có thể gây ra các chuyển vị cưỡng bức bất lợi cho công trình.

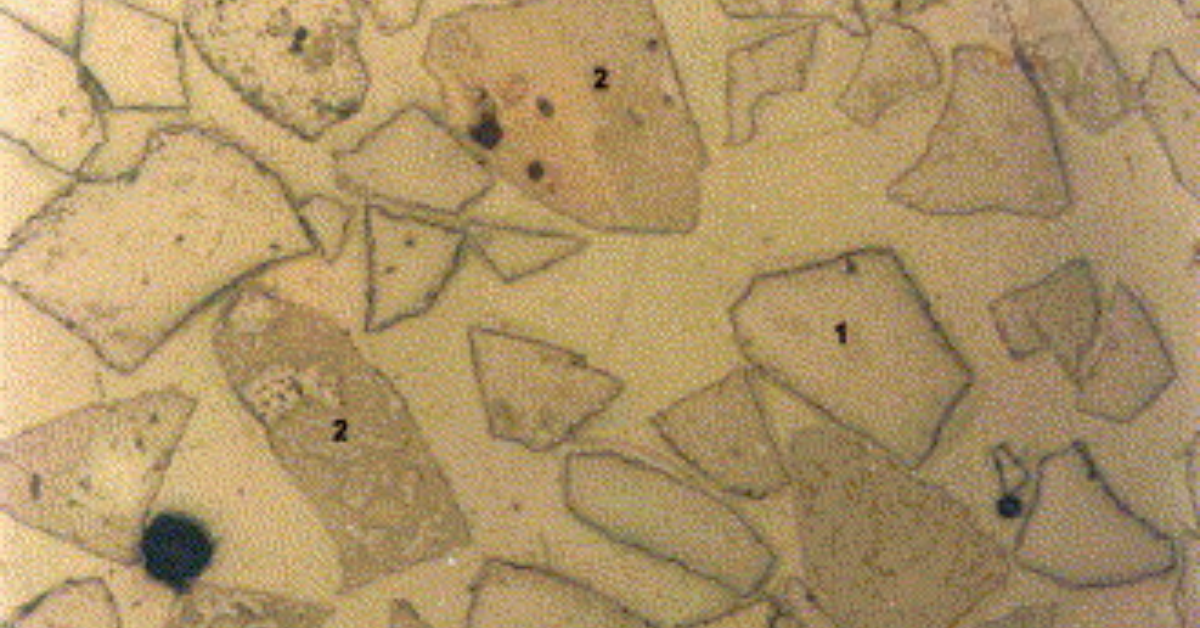

Phản ứng kiềm - silica (Alkali-Silica Reaction - ASR)

2.2. Phản ứng kiềm - carbonate (Alkali-Carbonate Reaction - ACR)

Dạng phản ứng này ít gặp hơn nhưng gây thiệt hại nhanh hơn do liên quan đến đá vôi dolomit chứa thành phần đất sét. Điểm khác biệt lớn là phản ứng này không tạo ra gel nhưng lại làm thay đổi trực tiếp cấu trúc tinh thể của đá dăm bên trong.

• Tốc độ hư hỏng: Do cơ chế phá hủy xảy ra trực tiếp ngay trong cấu trúc tinh thể của cốt liệu, cấu trúc bê tông có dấu hiệu xuống cấp, suy giảm phẩm chất nhanh hơn nhiều so với phản ứng silica thông thường. Tiến trình phá hủy diễn ra mạnh mẽ và liên tục, khiến công trình nhanh chóng rơi vào trạng thái nguy hiểm nếu không có biện pháp can thiệp kịp thời.

• Trương nở: Quá trình biến đổi khoáng vật làm gia tăng áp lực nội tại ngay tại ranh giới tiếp giáp, khiến hạt đá bị tách lớp hoàn toàn khỏi màng vữa xi măng bao quanh. Sự mất liên kết nghiêm trọng này làm mất đi hiệu ứng chèn cựa tự nhiên của vật liệu, khiến khối bê tông trở nên bở rời và rất dễ bị vỡ vụn, mất khả năng chịu lực khi có bất kỳ tác động lực cơ học nào từ bên ngoài.

• Nhận dạng: Khác với hệ thống nứt chân chim nông trên bề mặt của phản ứng kiềm silica, các vết nứt do phản ứng carbonate gây ra thường ăn sâu vào lòng kết cấu và có độ mở rộng rất lớn. Các đường nứt biểu hiện rõ rệt xu hướng xé rách khối vữa, làm mất đi hoàn toàn tính liên kết đồng nhất và cốt lõi chịu lực của mảng vật liệu.

3. Tại sao phản ứng kiềm cốt liệu là mối nguy lớn cho hạ tầng giao thông Việt Nam?

Hạ tầng giao thông Việt Nam phải đối mặt với áp lực lớn từ điều kiện vận hành và môi trường khí hậu đặc thù. Phản ứng kiềm cốt liệu trở thành tác nhân nguy hiểm nhất làm giảm tuổi thọ của các tuyến đường cao tốc và cầu cảng trọng điểm.

3.1. Yếu tố khí hậu nhiệt đới gió mùa

Môi trường tự nhiên đóng vai trò là chất xúc tác trực tiếp thúc đẩy và duy trì cường độ của các phản ứng phá hủy nội tại trong vật liệu xây dựng. Đặc điểm khí hậu nhiệt đới gió mùa đặc trưng của Việt Nam chính là nguồn cơn khách quan khiến cho các bệnh lý liên quan đến cốt liệu diễn ra trầm trọng hơn qua hai tác động kỹ thuật sau:

• Tác động của độ ẩm không khí cao: Độ ẩm không khí tại Việt Nam thường xuyên duy trì ở mức rất cao và liên tục vượt mức tám mươi phần trăm trong suốt cả năm. Đây được coi là điều kiện môi trường lý tưởng và là nguồn cấp ẩm vô hạn để lớp gel kiềm silica sinh ra từ phản ứng hóa học thực hiện quá trình hút nước, ngậm ẩm và giãn nở thể tích một cách liên tục không ngừng nghỉ, tạo ra áp suất thẩm thấu thường trực trong lòng bê tông.

• Tác động của nguồn nước ngầm đối với công trình đặc thù: Đối với các công trình hạ tầng kỹ thuật đặc thù tiếp xúc trực tiếp hoặc ngập trong nguồn nước ngầm, nguồn nước mặt như hệ thống đường hầm xuyên núi, các cấu kiện móng mố trụ cầu hoặc mặt đường băng sân bay, tốc độ phá hủy sẽ diễn ra nhanh hơn và khốc liệt hơn nhiều. Lượng nước dồi dào từ môi trường xung quanh liên tục thẩm thấu qua các vi lỗ rỗng vào sâu bên trong kết cấu, đẩy nhanh tiến trình trương nở của gel, làm tăng độ mở rộng của các khe nứt và sớm làm mất đi khả năng chịu lực an toàn của toàn bộ công trình.

3.2. Tác động đến tuổi thọ công trình

Khi nứt vỡ xảy ra, các tác nhân ăn mòn như muối và oxy sẽ xâm nhập sâu vào bên trong làm gỉ sét cốt thép nhanh chóng. Điều này khiến cấu trúc bê tông mất đi khả năng chịu tải trọng động từ các phương tiện hạng nặng, buộc phải tốn kém nhiều chi phí để duy tu.

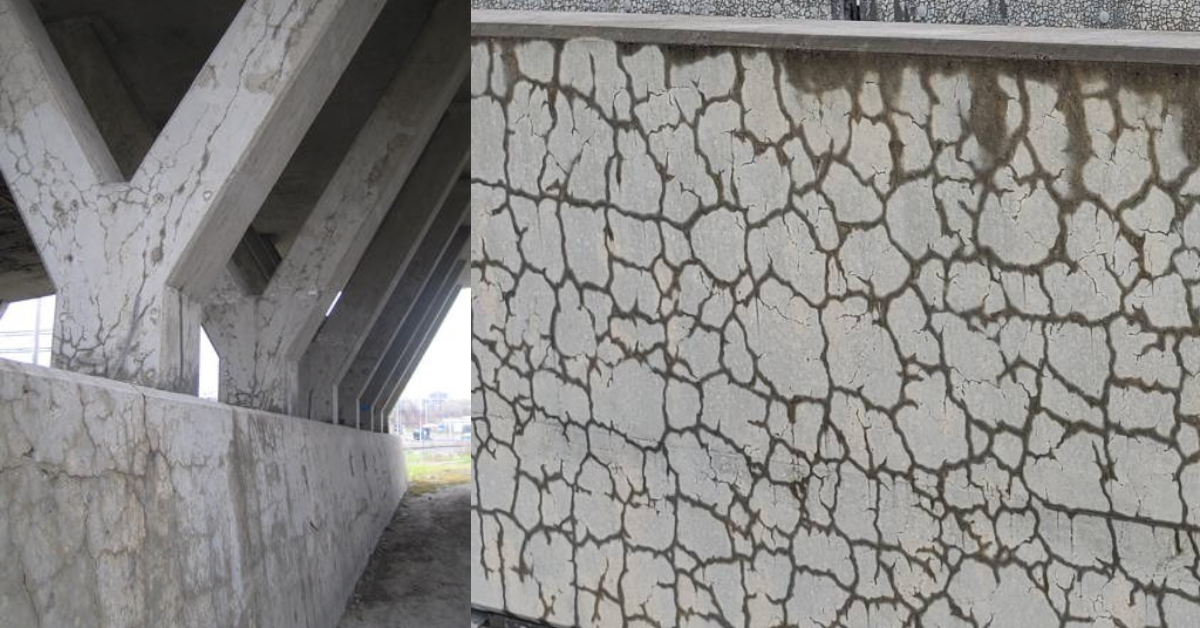

Tác động đến tuổi thọ công trình

4. Các phương pháp thí nghiệm xác định khả năng phản ứng kiềm

Việc thí nghiệm mẫu vật liệu trước khi đổ bê tông là yêu cầu bắt buộc để loại bỏ các nguồn cốt liệu nguy hiểm. Các chủ đầu tư cần thực hiện các quy trình kiểm tra theo tiêu chuẩn ASTM hoặc TCVN để có số liệu chính xác nhất về độ giãn nở.

4.1. Phương pháp thanh vữa (ASTM C1260 / TCVN 7572-14)

Phương pháp này giúp đánh giá nhanh khả năng phản ứng của cốt liệu trong môi trường cưỡng bức nhiệt độ cao để sàng lọc vật liệu sơ bộ. Quy trình thực hiện gồm các bước cụ thể như sau:

• Chế tạo mẫu: Kỹ thuật viên tiến hành gia công, đúc các thanh vữa mẫu hình lăng trụ có kích thước tiêu chuẩn quy định từ tỷ lệ hỗn hợp phối trộn giữa xi măng có hàm lượng kiềm cao và cốt liệu cát hoặc đá đã được nghiền mịn theo một cấp phối xác định. Ở hai đầu của mỗi thanh vữa đều được gắn sẵn các chốt kim loại không gỉ làm điểm tỳ cố định, phục vụ cho việc định vị và đo đạc độ biến dạng chiều dài một cách đồng nhất sau này.

• Ngâm mẫu: Sau khi dưỡng hộ ban đầu để mẫu đạt độ cứng cơ học, các thanh vữa được đặt ngập hoàn toàn vào bên trong các hộp nhựa kín chứa dung dịch Natri hydroxit với nồng độ một đương lượng. Toàn bộ hệ thống này sau đó được đưa vào tủ nhiệt tự động để duy trì nhiệt độ môi trường ngâm luôn ổn định một cách nghiêm ngặt ở mức tám mươi độ C, tạo ra điều kiện kích thích động học tối đa để phản ứng kiềm diễn ra nhanh chóng.

• Đo đạc: Sau khi dưỡng hộ ban đầu để mẫu đạt độ cứng cơ học, các thanh vữa được đặt ngập hoàn toàn vào bên trong các hộp nhựa kín chứa dung dịch Natri hydroxit với nồng độ một đương lượng. Toàn bộ hệ thống này sau đó được đưa vào tủ nhiệt tự động để duy trì nhiệt độ môi trường ngâm luôn ổn định một cách nghiêm ngặt ở mức tám mươi độ C, tạo ra điều kiện kích thích động học tối đa để phản ứng kiềm diễn ra nhanh chóng.

• Kết luận: Căn cứ vào dữ liệu đo đạc ở ngày cuối cùng, kỹ thuật viên tính toán tỷ lệ biến dạng tương đối của mẫu thử. Nếu độ giãn nở cuối kỳ thu được thấp hơn mức không phẩy mười phần trăm, nguồn cốt liệu đó được xác nhận là vô hại và đạt chuẩn để đưa vào thi công; ngược lại, nếu kết quả vượt quá ngưỡng quy định, vật liệu bị cảnh báo có nguy cơ phản ứng cao và cần các biện pháp thử nghiệm dài hạn hoặc phụ gia ức chế.

4.2. Phương pháp lăng trụ bê tông (ASTM C1293)

Đây là tiêu chuẩn vàng trong kiểm định vì mô phỏng sát nhất điều kiện làm việc của bê tông trong môi trường thực tế dài hạn. Kết quả từ phương pháp này có độ tin cậy cao nhất để quyết định việc sử dụng nguồn mỏ đá. Quy trình thực hiện chi tiết dựa trên ba yếu tố kỹ thuật cốt lõi sau:

• Môi trường thử nghiệm nghiêm ngặt: Khác với các phương pháp cưỡng bức bằng hóa chất mạnh, các mẫu lăng trụ bê tông ở đây được đúc với cấp phối tiêu chuẩn, sau đó đặt trong các thùng kín có nước ở đáy để bảo dưỡng ổn định ở nhiệt độ ba mươi tám độ C trong điều kiện độ ẩm bão hòa một trăm phần trăm. Môi trường này tạo ra điều kiện nóng ẩm tự nhiên ở mức độ cực đoan nhất, kích thích phản ứng diễn ra theo đúng quy luật động học mà không làm thay đổi bản chất của đá xi măng.

• Thời gian theo dõi dài hạn: Quá trình đo đạc và ghi nhận sự giãn nở chiều dài của mẫu lăng trụ được thực hiện kéo dài trong vòng một năm liên tục đối với cốt liệu thông thường, và có thể lên đến hai năm khi đánh giá hiệu quả của các loại phụ gia khoáng ức chế kiềm. Việc kéo dài thời gian này giúp tích lũy đủ số liệu để xây dựng đường cong biến dạng động học, phản ánh chính xác xu hướng phá hủy bền vững của kết cấu.

• Giá trị kỹ thuật chuyên sâu: Kết quả từ phép thử dài hạn này giúp các kỹ sư đánh giá chính xác các loại cốt liệu có chứa khoáng vật hoạt tính ẩn cấu trúc hoặc có tốc độ phản ứng chậm, loại mà các phương pháp thử nhanh trong mười bốn ngày không thể phát hiện được. Nhờ kiểm soát tốt biên độ giãn nở sau một năm, chủ đầu tư có thể đưa ra quyết định chấp thuận hoặc loại bỏ nguồn mỏ đá một cách an toàn trước khi tiến hành sản xuất đại trà.

5. Giải pháp kiểm soát phản ứng kiềm cốt liệu

Chủ động ngăn chặn ngay từ khâu thiết kế và chọn vật liệu là phương án mang lại hiệu quả kinh tế cao nhất. BMT Material khuyến nghị thực hiện quy trình kiểm soát chuyên sâu qua ba giai đoạn chiến lược để triệt tiêu hoàn toàn rủi ro này.

5.1. Bước 1: Sàng lọc nguồn đá đầu vào

Việc kiểm soát chất lượng cốt liệu phải được thực hiện chủ động ngay tại mỏ khai thác nguyên liệu thông qua công tác phân tích thành phần thạch học định kỳ. Phương pháp phân tích thạch học này được tiến hành bằng cách soi mẫu đá dưới kính hiển vi phân cực theo các quy định nghiêm ngặt của tiêu chuẩn ASTM C295 hoặc tiêu chuẩn Việt Nam TCVN 7572-13, giúp các kỹ sư nhận diện trực quan cấu trúc tinh thể và định lượng chính xác các khoáng vật độc hại có khả năng kích hoạt phản ứng kiềm silica tiềm ẩn trong lòng đá.

Sàng lọc nguồn đá đầu vào

5.2. Bước 2: Sử dụng phụ gia khoáng

Việc bổ sung các phụ gia khoáng là cách hiệu quả để trung hòa các oxit kiềm dư thừa trong xi măng trước khi chúng tác động lên đá. Cơ chế này giúp làm đặc chắc cấu trúc vữa và ngăn chặn nước xâm nhập vào các lỗ rỗng của bê tông.

• Tro bay (Fly ash): Phụ gia này giúp giảm nhiệt thủy hóa của khối bê tông và hạn chế tối đa sự hình thành gel giãn nở bên trong lòng kết cấu. Nhờ hiệu ứng kích thước hạt mịn và hình dáng hạt tròn như các bi thép siêu nhỏ, tro bay chèn dặm vào các khoảng trống giữa các hạt xi măng, làm giảm nồng độ kiềm tổng thể của dung dịch mao dẫn và làm chậm tốc độ phản ứng kiềm cốt liệu một cách hiệu quả.

• Muội silic (Silica fume): Với độ mịn cực cao gấp hàng chục lần so với xi măng thông thường, muội silic giúp tăng cường mật độ liên kết tại vùng chuyển tiếp giữa đá xi măng và bề mặt hạt cốt liệu. Các hạt siêu mịn này điền đầy hoàn toàn vào hệ thống lỗ rỗng mao dẫn, bịt kín các đường dẫn ẩm, ngăn không cho nguồn nước bên ngoài thẩm thấu vào lòng kết cấu để kích hoạt quá trình trương nở của lớp gel.

• Xỉ lò cao: Loại phụ gia này cải thiện mạnh mẽ khả năng kháng hóa chất cho bê tông trong các môi trường xâm thực mạnh như nước ngầm, nước biển hoặc vùng đất nhiễm phèn. Khi thay thế một phần xi măng bằng xỉ lò cao, cấu trúc vi mô của màng bê tông trở nên siêu đặc chắc, làm giảm đáng kể tốc độ khuếch tán của các ion kiềm và ion natri từ bên ngoài vào, bảo vệ toàn vẹn cấu trúc công trình trong dài hạn.

5.3. Bước 3: Kiểm soát thiết kế cấp phối

Biện pháp phòng ngừa quyết định trong giai đoạn công nghệ là phải kiểm soát chặt chẽ hai rào cản kỹ thuật nghiêm ngặt sau:

• Siết chặt hàm lượng kiềm tương đương của xi măng dưới không phẩy sáu phần trăm: Theo tiêu chuẩn ASTM C150, quy định này nhằm khống chế nồng độ các ion hydroxyl trong pha lỏng của lỗ rỗng bê tông không đạt đến mức độ phân cực cao. Nếu độ pH của dung dịch mao dẫn tăng mạnh, nó sẽ bẻ gãy các liên kết siloxane vững chắc của khoáng vật silica hoạt tính trong đá dăm, kích hoạt quá trình hòa tan và hình thành gel phá hủy.

• Khống chế tổng hàm lượng kiềm trong một mét khối bê tông dưới ba kilôgam: Kỹ sư phải tính toán tổng hàm lượng kiềm Natri oxit tương đương cộng dồn từ xi măng, nước trộn và các loại phụ gia hóa học, phụ gia khoáng trong một mét khối. Hàm lượng kiềm của từng thành phần được xác định bằng cách lấy khối lượng sử dụng nhân với tỷ lệ phần trăm kiềm tương đương ghi trên chứng chỉ vật liệu. Việc khống chế tổng trọng lượng kiềm này dưới mức ba kilôgam đảm bảo phản ứng kiềm cốt liệu không có đủ động lực hóa học để phát sinh.

Kiểm soát thiết kế cấp phối

Việc nhận diện và kiểm soát phản ứng kiềm cốt liệu là yếu tố then chốt giúp các đơn vị thi công bảo vệ tính toàn vẹn và kéo dài tuổi thọ cho cấu trúc bê tông hạ tầng. Trong bối cảnh tiêu chuẩn công trình ngày càng khắt khe, những giải pháp kỹ thuật từ BMT Material không chỉ giúp ngăn ngừa rủi ro nứt vỡ mà còn đảm bảo sự bền vững tối ưu cho dự án. Hy vọng những chia sẻ này sẽ giúp bạn có thêm cơ sở vững chắc để lựa chọn vật liệu và phương án thi công an toàn nhất.

Công ty Cổ phần Sản xuất và Kinh doanh Vật liệu Xây dựng BMT là nhà cung cấp cốt liệu xây dựng (đá dăm, cát nghiền, đá mi) chuyên nghiệp, hoạt động theo mô hình B2B, tập trung cung ứng số lượng lớn cho các dự án hạ tầng trọng điểm quốc gia như cao tốc, sân bay và hầm.

Fanpage: https://www.facebook.com/BMTVLXD

Website: https://www.bmt-material.vn/

Số điện thoại: 028 3636 8772

Địa chỉ: Số 19 đường 30, phường An Khánh, Thành phố Hồ Chí Minh
