Quy trình kiểm tra độ chặt cấp phối đá dăm chuẩn TCVN

Việc kiểm tra độ chặt cấp phối đá dăm là bước then chốt để đánh giá khả năng chịu lực của nền móng trước khi thảm nhựa. Thông thường, kỹ thuật viên sử dụng phương pháp rót cát tại hiện trường theo tiêu chuẩn TCVN để xác định hệ số K95 hoặc K98. Một lớp nền không đạt độ chặt sẽ dẫn đến rủi ro sụt lún và nứt vỡ kết cấu toàn diện. Cùng BMT Material tìm hiểu quy trình kiểm soát kỹ thuật để đảm bảo chất lượng bền vững cho công trình của bạn.

1. Độ chặt K là gì và tại sao cần kiểm tra?

Trong thi công hạ tầng đường giao thông và sân bãi, hệ số độ chặt K là "thước đo" sống còn quyết định khả năng chịu tải của nền móng. Việc hiểu rõ bản chất của chỉ số này giúp kỹ sư điều phối quá trình lu lèn đạt hiệu quả cao nhất.

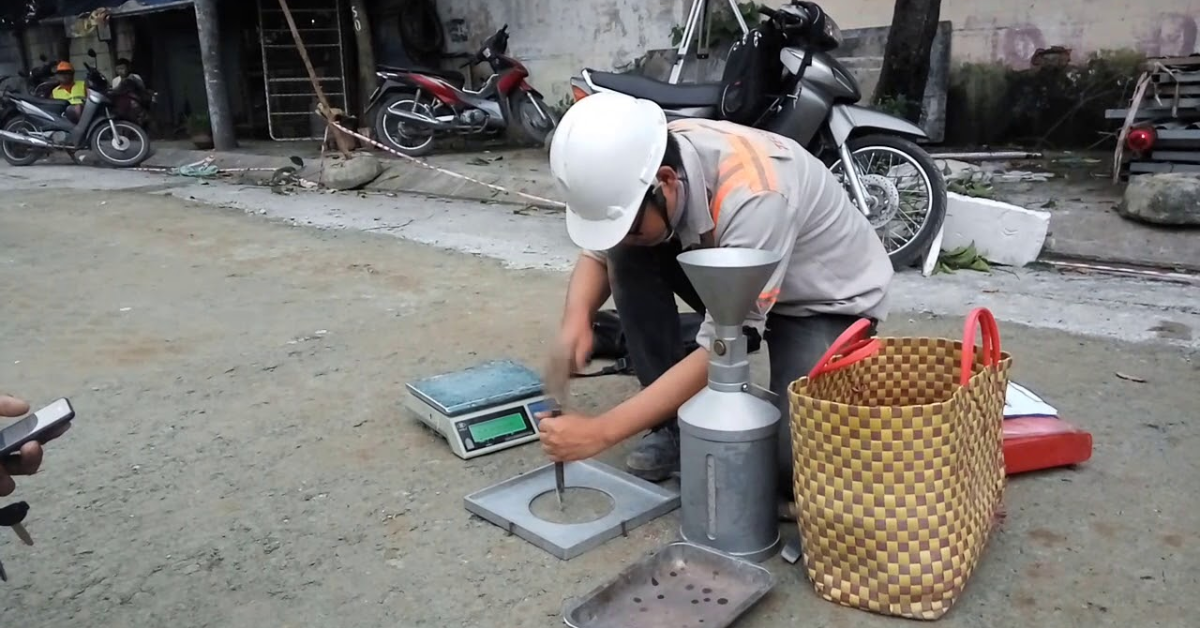

Độ chặt K là gì và tại sao cần kiểm tra?

1.1. Khái niệm độ chặt K (Hệ số đầm nén)

Định nghĩa: Hệ số K là tỷ số giữa khối lượng thể tích khô thực tế đo được tại hiện trường và khối lượng thể tích khô lớn nhất đạt được trong phòng thí nghiệm thông qua thí nghiệm đầm nén Proctor.

Công thức tính toán: Hệ số đầm nén (K) = Khối lượng thể tích khô thực tế tại hiện trường / Khối lượng thể tích khô lớn nhất trong phòng thí nghiệm

Ý nghĩa kỹ thuật: Chỉ số này phản ánh mức độ sắp xếp chặt chẽ của các hạt cốt liệu đá dăm (đá 0x4) dưới tác dụng của lực lu lèn. Khi các kẽ hở giữa các hạt đá lớn được lấp đầy bởi các hạt nhỏ và bột đá, ma sát nội tăng lên, tạo thành một khối liên kết vững chắc chống lại sự biến dạng dưới tải trọng xe chạy.

1.2. Yêu cầu kỹ thuật theo TCVN 8859:2023

Dựa trên tiêu chuẩn mới nhất về cấp phối đá dăm dùng cho kết cấu áo đường, các yêu cầu về độ chặt được phân cấp rõ rệt tùy theo vị trí lớp móng:

• Lớp móng trên (Base): Yêu cầu bắt buộc độ chặt K lớn hơn hoặc bằng 0.98 (thường gọi là K98). Đây là lớp chịu áp lực trực tiếp từ tải trọng bánh xe, do đó cần độ cứng cao nhất để ngăn ngừa hiện tượng dồn đá hoặc lún vệt bánh xe trong quá trình khai thác.

• Lớp móng dưới (Sub-base): Thông thường yêu cầu độ chặt K lớn hơn hoặc bằng 0.95 (K95). Tuy nhiên, tùy theo chỉ dẫn kỹ thuật riêng của từng dự án đặc thù như đường cao tốc hoặc cảng biển, yêu cầu này có thể được nâng lên mức K98 để tăng cường tính ổn định lâu dài cho nền móng công trình.

2. Các tiêu chuẩn quốc gia (TCVN) áp dụng

Việc đối chiếu đúng phiên bản tiêu chuẩn không chỉ giúp hồ sơ quản lý chất lượng (QLCL) được duyệt nhanh chóng mà còn đảm bảo độ chính xác cho các phép thử thí nghiệm.

Các tiêu chuẩn quốc gia (TCVN) áp dụng

2.1. TCVN 8859:2023 - Tiêu chuẩn thi công và nghiệm thu

Đây là kim chỉ nam mới nhất thay thế cho các phiên bản cũ, quy định chi tiết về vật liệu cấp phối đá dăm (Loại 1, Loại 2) và quy trình lớp móng.

• Phân loại vật liệu: Tiêu chuẩn quy định rõ các chỉ tiêu cơ lý của đá dăm như độ hao mòn Los Angeles (LA), chỉ số dẻo của hạt mịn và thành phần hạt sau khi phối trộn.

• Quy trình nghiệm thu: Xác định tần suất kiểm tra (thông thường là 1 điểm thử cho mỗi 800 m2 đến 1000 m2 diện tích mặt lớp).

• Sai số cho phép: Quy định nghiêm ngặt về sai số chiều dày lớp móng (thường không quá cộng hoặc trừ 10 mm) và cao độ bề mặt để đảm bảo độ bằng phẳng sau khi lu lèn.

2.2. TCVN 12790:2020 và 22 TCN 346-06 - Phương pháp thử

Để có con số chính xác khi kiểm tra độ chặt cấp phối đá dăm, kỹ thuật viên phải thực hiện song song thí nghiệm trong phòng và tại hiện trường.

• TCVN 12790:2020 (Phương pháp đầm nén Proctor):

  • Thực hiện tại phòng thí nghiệm (thường dùng cối Proctor cải tiến).

  • Mục tiêu: Xác định khối lượng thể tích khô lớn nhất (Ykmax) và độ ẩm tốt nhất (Wtu). Đây là thông số gốc để đối chiếu với thực tế.

• 22 TCN 346-06 (Quy trình thí nghiệm phễu rót cát):

  • Thực hiện trực tiếp tại hiện trường sau khi xe lu đã hoàn tất công việc.

  • Cơ chế: Sử dụng cát tiêu chuẩn có khối lượng thể tích đã biết để lấp đầy hố đào, từ đó tính toán được khối lượng thể tích khô thực tế (Ykht).

  • Lưu ý: Hiện nay một số dự án lớn có thể áp dụng thêm TCVN 8857:2011 để bổ trợ cho công tác đo đạc độ chặt bằng phương pháp rót cát.

3. Quy trình thí nghiệm kiểm tra độ chặt cấp phối đá dăm bằng phương pháp rót cát

Tại sao lại sử dụng phương pháp rót cát? Đối với các loại vật liệu rời, hạt cứng và có kích thước lớn như đá dăm (đá 0x4), chúng ta không thể sử dụng phương pháp dao vòng (thường dùng cho đất sét/đất dẻo). Phương pháp rót cát là giải pháp tối ưu nhất để xác định chính xác thể tích hố đào mà không làm biến dạng cấu trúc của lớp móng.

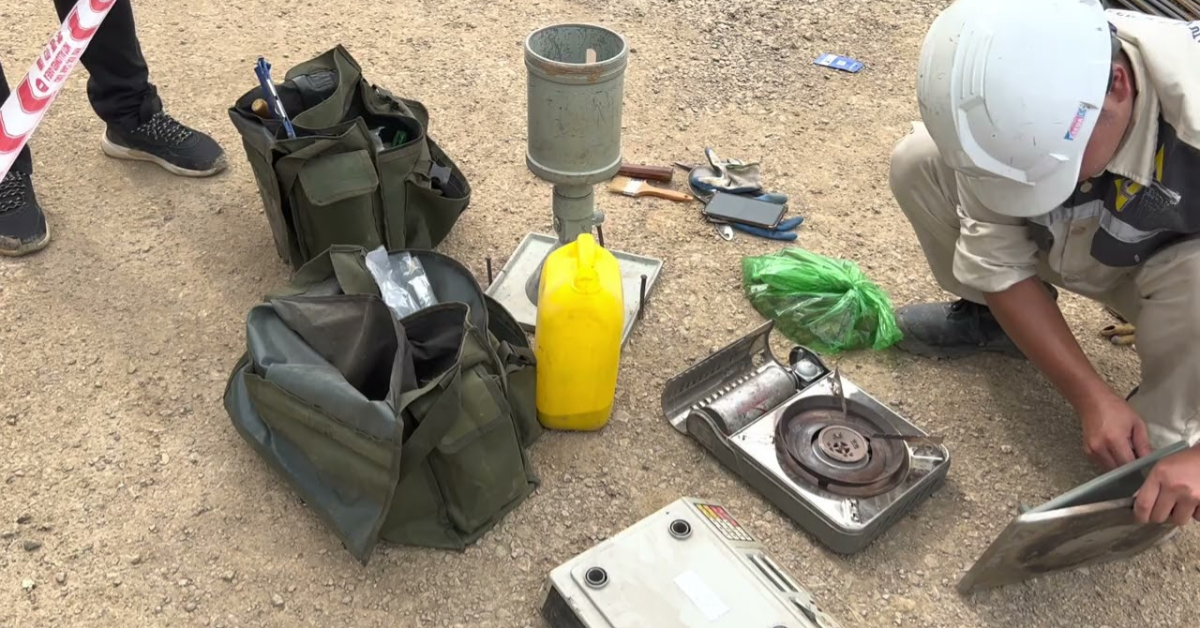

Quy trình thí nghiệm kiểm tra độ chặt cấp phối đá dăm bằng phương pháp rót cát

3.1. Bước 1: Chuẩn bị thiết bị và mặt bằng thí nghiệm

• Bộ thiết bị tiêu chuẩn: Bao gồm bình chứa cát, phễu rót có van điều khiển, đế định vị hố đào và cân điện tử độ chính xác cao (sai số không quá 0.1g).

• Cát tiêu chuẩn: Thường dùng cát Ottawa hoặc cát thạch anh có kích thước hạt đồng nhất (thường từ 0.3mm đến 0.6mm), đã được xác định trước khối lượng thể tích rời rạc (ký hiệu là Dc).

• Mặt bằng: Chọn vị trí đại diện trên đoạn đường đã lu lèn xong. Cần làm phẳng bề mặt lớp móng, loại bỏ các hạt đá rời rạc phía trên để đế phễu tiếp xúc hoàn toàn với mặt lớp.

3.2. Bước 2: Đào hố thí nghiệm tại hiện trường

• Kỹ thuật đào: Sử dụng đục và búa cầm tay để đào hố qua lỗ hổng của đế định vị. Đường kính hố đào tiêu chuẩn khoảng 15cm, độ sâu phải bằng toàn bộ chiều dày lớp móng vừa thi công (thường từ 15cm đến 18cm).

• Lưu ý quan trọng: Thành hố phải thẳng đứng, không được làm sập thành hoặc làm rời rạc các hạt đá xung quanh (đây là lỗi phổ biến khi đào cấp phối đá dăm). Toàn bộ vật liệu lấy từ hố đào phải được thu gom triệt để vào túi kín để cân khối lượng ướt

3.3. Bước 3: Rót cát và xác định thể tích hố đào

Thao tác rót: Đặt bình chứa cát đã cân sẵn lên phễu của đế định vị. Mở van cho cát chảy tự do vào hố đào. Khi cát ngừng chảy hoàn toàn (đã lấp đầy hố và phần phễu dưới van), đóng van và nhấc bình ra.

Xác định khối lượng: Cân khối lượng bình và cát còn lại để tính ra lượng cát thực tế đã lấp đầy hố đào (sau khi đã trừ đi lượng cát nằm trong phễu của đế định vị).

Công thức tính thể tích hố đào: Thể tích hố đào = Khối lượng cát trong hố / Khối lượng thể tích tự nhiên của cát chuẩn

3.4. Bước 4: Xác định độ ẩm và tính toán kết quả cuối cùng

Xác định độ ẩm hiện trường: Lấy một phần mẫu vật liệu vừa đào lên khỏi hố để xác định hàm lượng nước. Trong điều kiện công trường cần kết quả nhanh, kỹ thuật viên thường áp dụng phương pháp đốt cồn hoặc dùng bếp ga mini để sấy khô mẫu, từ đó tính ra phần trăm độ ẩm thực tế.

Quy trình tính toán hệ số K:

• Bước 1: Tính khối lượng thể tích ẩm hiện trường

• Bước 2: Tính khối lượng thể tích khô hiện trường

• Bước 3: Xác định kết quả hệ số độ chặt K

4. Tại sao lu lèn kỹ nhưng thí nghiệm vẫn không đạt K98?

Trên thực tế, không phải cứ tăng số lượt lu là độ chặt sẽ tăng tỷ lệ thuận. Có 3 nguyên nhân cốt lõi khiến kết quả thí nghiệm tại hiện trường thường thấp hơn kỳ vọng:

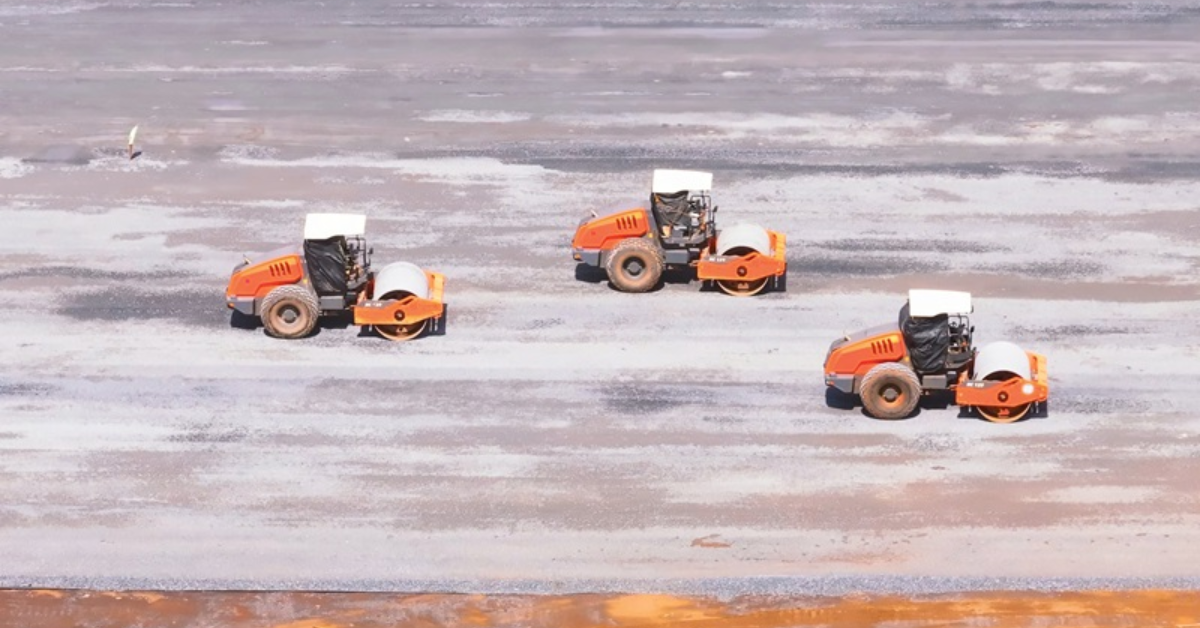

Tại sao lu lèn kỹ nhưng thí nghiệm vẫn không đạt K98?

4.1. Hiện tượng phân tầng vật liệu (segregation)

Đây là lỗi phổ biến nhất trong khâu thi công lớp móng đá dăm.

• Nguyên nhân: Trong quá trình đổ đống, vận chuyển hoặc san gạt bằng máy ủi, các hạt đá lớn có xu hướng lăn ra mép, trong khi hạt mịn và bột đá tụ lại ở giữa. Tại những vị trí tập trung nhiều đá to, các lỗ rỗng giữa các hạt không được lấp đầy, dẫn đến dung trọng khô cực thấp.

• Giải pháp khắc phục:

  • Sử dụng máy san tự hành chuyên dụng thay vì máy ủi để đảm bảo độ đồng đều.

  • Tưới ẩm đều ngay trong quá trình san gạt để giữ các hạt mịn bám dính vào hạt lớn.

  • Quan trọng nhất: Lựa chọn nhà cung cấp có dây chuyền phối trộn hiện đại như BMT Material để đảm bảo thành phần hạt (cấp phối) đồng nhất ngay từ khi xuất xưởng.

4.2. Độ ẩm thực tế không nằm trong khoảng tối ưu

Nước đóng vai trò là chất bôi trơn giúp các hạt đá trượt lên nhau để sắp xếp vào vị trí chặt chẽ nhất dưới tác dụng của lực lu.

• Lý thuyết: Hiệu quả lu lèn đạt mức cao nhất khi độ ẩm thực tế tại hiện trường nằm trong khoảng độ ẩm tốt nhất (W_tu) cộng hoặc trừ 2%.

• Thực tế:

  • Quá khô: Ma sát giữa các hạt đá quá lớn, lực lu bị cản trở, hạt đá dễ bị vỡ vụn nhưng không chèn chặt vào nhau.

  • Quá ướt: Xuất hiện hiện tượng cao su (bùng nhùng). Nước lấp đầy các lỗ rỗng và không thoát kịp, tạo ra áp lực nước lỗ rỗng đẩy ngược lại lực lu, làm cấu trúc nền bị phá vỡ.

4.3. Hiệu ứng "cái đe và cái búa" (Nền dưới yếu)

Nguyên lý này giải thích rằng: Để làm chặt lớp vật liệu bên trên, lớp nền bên dưới phải đủ cứng để phản lại lực nén của xe lu.

• Nguyên lý: Xe lu đóng vai trò là Cái búa, lớp đá dăm là vật liệu cần rèn, và lớp móng dưới (Sub-grade) đóng vai trò là Cái đe.

• Vấn đề: Nếu lớp nền hạ bên dưới bị xốp, ngậm nước hoặc chưa đạt độ chặt K95, lực nén từ xe lu sẽ bị triệt tiêu vào sự biến dạng của nền hạ. Kết quả là lớp đá dăm bên trên chỉ bị nén xuống theo kiểu lún đều chứ không hề tăng độ chặt.

5. Tần suất lấy mẫu kiểm tra theo quy định

Việc lấy mẫu không được thực hiện tùy tiện mà phải tuân thủ mật độ được quy định trong tiêu chuẩn thi công hoặc chỉ dẫn kỹ thuật (SPECS) của dự án để đảm bảo tính đại diện cho toàn bộ mặt lớp.

5.1. Quy định về mật độ điểm đo hiện trường

Tùy theo quy mô và tính chất quan trọng của công trình, mật độ điểm thí nghiệm thường được phân bổ như sau:

• Mật độ thông thường: Cứ mỗi 500 m² - 1.000 m² diện tích mặt lớp móng sau khi lu lèn sẽ thực hiện 01 điểm thí nghiệm rót cát.

• Với các dự án giao thông đặc thù: Tần suất có thể dày hơn, ví dụ 3 điểm đo cho mỗi 100m dài đường (đối với đường 2 làn xe).

• Vị trí kiểm tra:

  • Thực hiện chọn điểm ngẫu nhiên theo sơ đồ hình zic-zac trên mặt đường.

  • Ưu tiên kiểm tra tại các vị trí nghi ngờ yếu cục bộ như: mép lề đường (nơi khó lu lèn sát biên), các vị trí tiếp giáp mố cầu hoặc các điểm có hiện tượng phân tầng vật liệu rõ rệt.

5.2. Hồ sơ nghiệm thu độ chặt cần những gì?

Để tư vấn giám sát và chủ đầu tư ký biên bản nghiệm thu, bộ hồ sơ quản lý chất lượng (QLCL) cho phần độ chặt phải bao gồm đầy đủ các văn bản sau:

• Phiếu kết quả thí nghiệm đầm nén trong phòng (Proctor): Đây là căn cứ kỹ thuật quan trọng để xác định khối lượng thể tích khô lớn nhất ($$\gamma_{k\,max$$) và độ ẩm tốt nhất ($$W_{tu}$$) của nguồn vật liệu đá dăm từ BMT Material.

• Phiếu kết quả thí nghiệm độ chặt hiện trường: Bản gốc có chữ ký của thí nghiệm viên và tư vấn giám sát, thể hiện rõ hệ số K đạt được (ví dụ K95 hoặc K98).

• Biên bản nghiệm thu công việc xây dựng: Tổng hợp từ kết quả thí nghiệm, xác nhận lớp móng đá dăm đã đủ điều kiện để chuyển bước thi công (thảm nhựa hoặc đổ bê tông).

• Chứng chỉ chất lượng nguồn hàng (CO/CQ): Giấy tờ chứng minh nguồn gốc đá dăm đạt chuẩn TCVN từ nhà cung cấp.

Hồ sơ nghiệm thu độ chặt cần những gì?

6. BMT Material - Đối tác cung ứng cấp phối đá dăm cho dự án trọng điểm

Để kết quả kiểm tra độ chặt cấp phối đá dăm đạt K98 ngay từ những lượt lu đầu tiên, chất lượng hạt cốt liệu đầu vào đóng vai trò quyết định. BMT Material tự hào là đơn vị đồng hành cùng các nhà thầu lớn tại TPHCM và khu vực phía Nam.

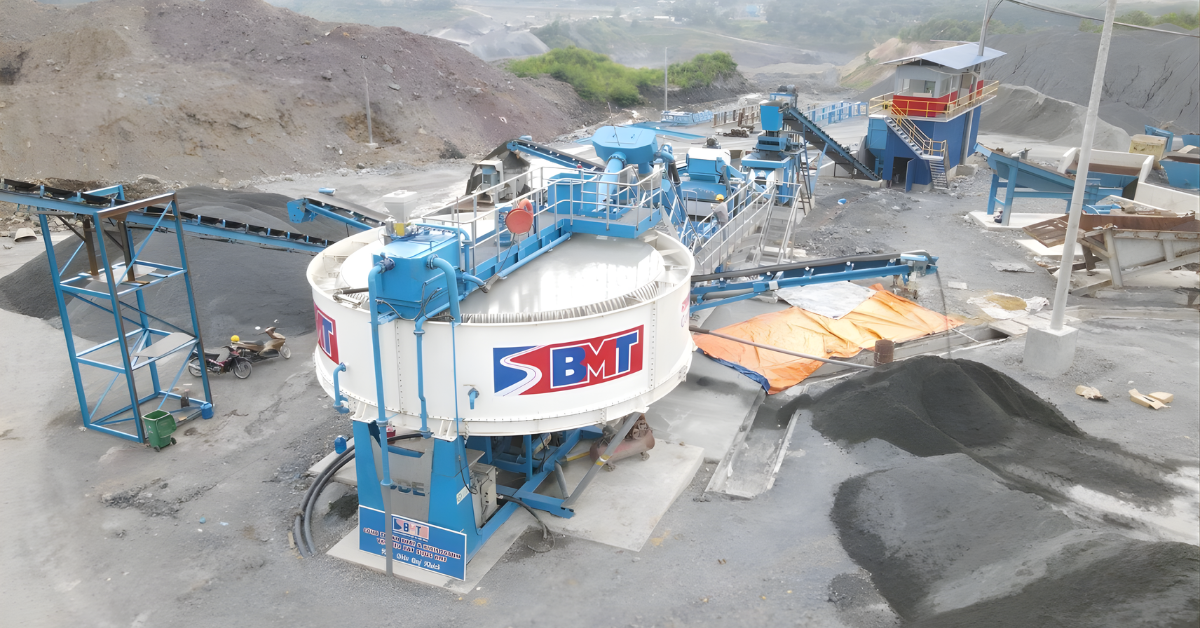

BMT Material - Đối tác cung ứng cấp phối đá dăm cho dự án trọng điểm

6.1. Cam kết vàng về thành phần hạt (grading) và độ thoi dẹt

• Kiểm soát hạt thoi dẹt: Tại BMT Material, chúng tôi duy trì tỷ lệ hạt thoi dẹt dưới 15% đối với đá dăm loại 1 (chuẩn TCVN 8859:2023). Các hạt đá có hình khối (cubical) giúp cốt liệu dễ dàng tự sắp xếp, chèn khít vào nhau dưới lực nén của xe lu.

• Lợi ích kinh tế: Sử dụng nguồn đá chuẩn giúp nhà thầu tiết kiệm từ 2-3 ca máy lu lèn trên cùng một diện tích, đồng thời hạn chế tối đa hiện tượng vỡ hạt làm thay đổi thành phần cấp phối ban đầu.

6.2. Năng lực cung ứng hạ tầng giao thông quy mô lớn

Với hệ thống mỏ đá khai thác trực tiếp và trạm nghiền công suất lớn tại cụm mỏ Tân Cang, Thạnh Phú (Đồng Nai) và Hóa An, BMT Material đảm bảo:

• Khối lượng khổng lồ: Đáp ứng kịp thời tiến độ cho các dự án cao tốc, sân bay Long Thành và các tuyến vành đai trọng điểm.

• Đồng nhất chất lượng: Cấp phối đá dăm được trộn sẵn tại trạm bằng hệ thống cân điện tử, đảm bảo tỷ lệ hạt mịn và bột đá luôn nằm trong biểu đồ cấp phối tiêu chuẩn trước khi vận chuyển đến công trường.

7. Các câu hỏi thường gặp (FAQ) về kiểm tra độ chặt

Trong quá trình tư vấn kỹ thuật cho khách hàng, BMT Material thường nhận được các thắc mắc chuyên sâu sau:

7.1. Có thể dùng phương pháp dao vòng cho cấp phối đá dăm không?

Trả lời: Tuyệt đối không.

Phương pháp dao vòng (drive cylinder) chỉ áp dụng cho các loại đất dính, đất có hạt mịn đồng nhất. Đối với cấp phối đá dăm, các hạt cốt liệu lớn (đá 0x4) rất cứng; khi đóng dao vòng sẽ gây ra hai vấn đề:

• Làm vỡ hạt đá hoặc làm biến dạng, mẻ miệng dao vòng.

• Tạo ra các khoảng trống giả tạo quanh thành dao, dẫn đến sai số dung trọng cực lớn.

Suy ra: Bắt buộc phải sử dụng phương pháp rót cát hiện trường.

7.2. Nếu kết quả thí nghiệm ra K > 1.0 (K > 100%) thì có sao không?

Trả lời: Về mặt lý thuyết thi công, hệ số K vượt ngưỡng 1.0 chứng tỏ nền đất hoặc lớp móng cực kỳ chặt và ổn định. Tuy nhiên, dưới góc độ kiểm định thí nghiệm, nếu kết quả K cao bất thường (ví dụ K > 1.05), kỹ thuật viên cần rà soát lại hai yếu tố cốt lõi sau đây:

• Sai số thí nghiệm Proctor: Cần kiểm tra xem giá trị khối lượng thể tích khô lớn nhất (ký hiệu là Gamma k max) xác định trong phòng thí nghiệm đã thực sự là giá trị tối ưu chưa. Nếu quá trình đầm nén mẫu trong phòng chưa đủ công hoặc sai quy trình, giá trị Gamma k max sẽ thấp hơn thực tế, dẫn đến kết quả K tại hiện trường bị đẩy lên cao ảo.

• Sai lệch về thành phần vật liệu: Kiểm tra sự đồng nhất của nguồn đá tại vị trí thí nghiệm so với mẫu đã gửi đi làm Proctor trước đó. Nếu vật liệu tại hiện trường có sự thay đổi về cấp phối (ví dụ nhiều đá dăm kích cỡ lớn hơn, ít thành phần bột mịn hơn), các thông số Gamma k max và độ ẩm tốt nhất sẽ không còn phù hợp. Trong trường hợp này, cần thực hiện lại thí nghiệm Proctor cho mẫu vật liệu mới để có số liệu gốc chính xác.

Việc kiểm tra độ chặt cấp phối đá dăm không chỉ là thủ tục nghiệm thu mà còn là bảo chứng cho tuổi thọ công trình. Tại BMT Material, chúng tôi hiểu rằng một nền móng vững chắc bắt đầu từ nguồn vật liệu chuẩn TCVN và quy trình kiểm soát khắt khe. Hy vọng những chia sẻ về phương pháp rót cát và hệ số K sẽ giúp bạn tối ưu hóa công tác thi công. Để nhận tư vấn chuyên sâu hoặc báo giá đá dăm dự án, hãy liên hệ ngay với chúng tôi.
