Hệ số lu lèn là gì? Bảng tra hệ số và Cách tính chuẩn TCVN

Trong kỹ thuật thi công đường bộ và nền móng, việc hiểu rõ hệ số lu lèn là gì quyết định trực tiếp đến độ bền và khả năng chịu tải của toàn bộ công trình. Tuy nhiên, không ít kỹ sư và đơn vị thi công vẫn gặp khó khăn trong việc kiểm soát chỉ số này sao cho khớp với tiêu chuẩn thiết kế, dẫn đến những rủi ro về sụt lún hoặc nứt vỡ mặt đường. Bài viết này từ BMT Material sẽ đi thẳng vào định nghĩa kỹ thuật, các phương pháp xác định độ chặt K tại hiện trường và những lưu ý quan trọng giúp bạn tối ưu hóa quy trình lu lèn vật liệu một cách chính xác nhất.

1. Hệ số lu lèn là gì?

Trong xây dựng hạ tầng, hệ số lu lèn (hay còn gọi là độ chặt K) là thông số kỹ thuật then chốt để nghiệm thu chất lượng nền móng và mặt đường. Việc kiểm soát tốt chỉ số này giúp công trình tránh được các hiện tượng lún không đều hoặc hư hỏng kết cấu dưới tác động của tải trọng xe.

1.1. Định nghĩa kỹ thuật

Hệ số lu lèn (K) là tỷ số giữa khối lượng thể tích khô thực tế đo được tại hiện trường (Y_ht) so với khối lượng thể tích khô lớn nhất của cùng loại vật liệu đó khi được đầm nén trong điều kiện tiêu chuẩn tại phòng thí nghiệm (Y_max)

Chỉ số này phản ánh mức độ nén chặt của các lớp vật liệu như đất, cát, đá dăm sau khi thi công. Hệ số K càng cao chứng tỏ lớp nền càng đặc chắc, ít lỗ rỗng và có khả năng chịu lực tốt hơn.

1.2. Công thức tính hệ số K

Công thức xác định hệ số lu lèn được thiết lập như sau:

K = Y_ht / Y_max

Trong đó:

• Y_ht (Dung trọng khô thực tế): Khối lượng thể tích khô của vật liệu đo trực tiếp tại công trường sau khi lu lèn (đơn vị: (g/cm³) hoặc kN/m³).

• Y_max (Dung trọng khô lớn nhất): Khối lượng thể tích khô đạt mức tối đa của vật liệu đó, được xác định thông qua thí nghiệm đầm nén Proctor tiêu chuẩn hoặc Proctor cải tiến trong phòng thí nghiệm.

Lưu ý quan trọng: Thông thường, hệ số K sẽ ≤ 1. Tuy nhiên, trong một số trường hợp đặc biệt tại hiện trường (như khi năng lượng lu lèn thực tế lớn hơn năng lượng đầm nén trong phòng thí nghiệm hoặc thành phần hạt thay đổi), chỉ số K có thể xuất hiện giá trị > 1. Lúc này, đơn vị thi công cần kiểm tra lại các bước thí nghiệm để đảm bảo tính khách quan.

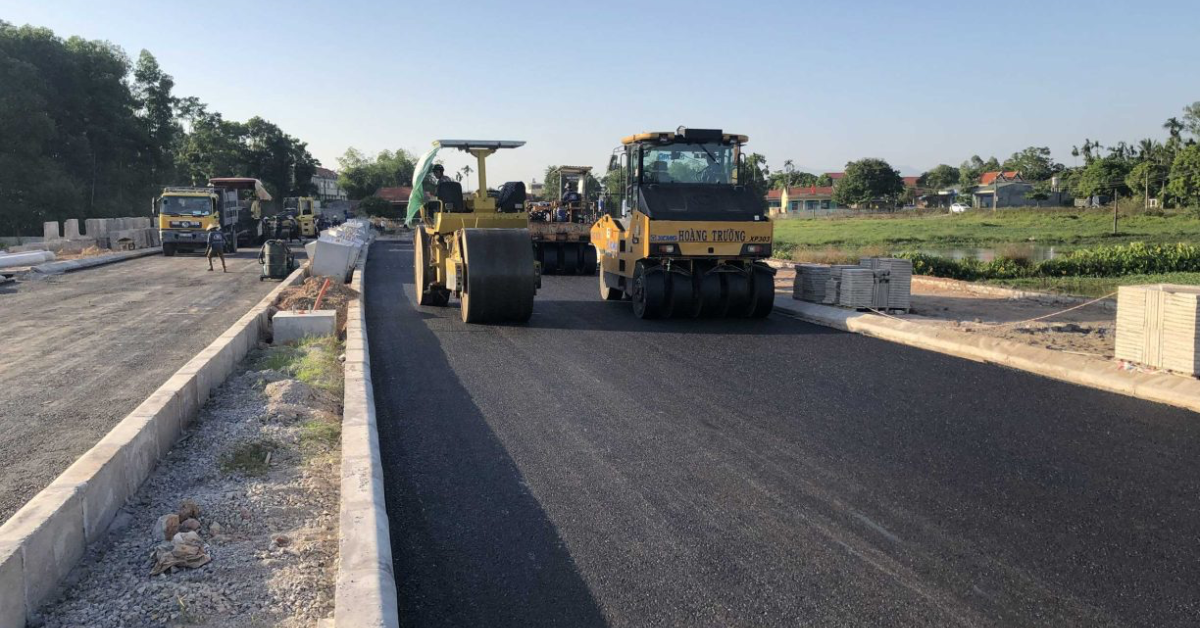

Hệ số lu lèn là gì?

2. Phân biệt các chỉ số K90, K95, K98 trong thi công

Trong hồ sơ thiết kế và thi công đường bộ, các ký hiệu K90, K95 hay K98 không chỉ là những con số vô hồn mà là yêu cầu bắt buộc về chất lượng đầm nén. Việc hiểu sai các chỉ số này có thể dẫn đến sai sót nghiêm trọng trong quá trình thi công và nghiệm thu dự án.

2.1. K90, K95, K98 có ý nghĩa gì?

Các con số đi sau chữ K chính là tỷ lệ phần trăm tối thiểu mà khối lượng thể tích khô thực tế (Y_ht) phải đạt được so với khối lượng thể tích khô lớn nhất (Y_max) trong phòng thí nghiệm.

• K95: Nghĩa là độ chặt thực tế tại hiện trường phải đạt ít nhất 95% so với độ chặt cực đại xác định bằng thí nghiệm Proctor (K ≥ 0.95).

• K98: Tương tự, độ chặt thực tế phải đạt tối thiểu 98% (K ≥ 0.98). Đây là mức yêu cầu rất cao, đòi hỏi năng lượng lu lèn lớn và kiểm soát độ ẩm chặt chẽ.

• K90: Độ chặt thực tế đạt tối thiểu 90% (K ≥ 0.90).

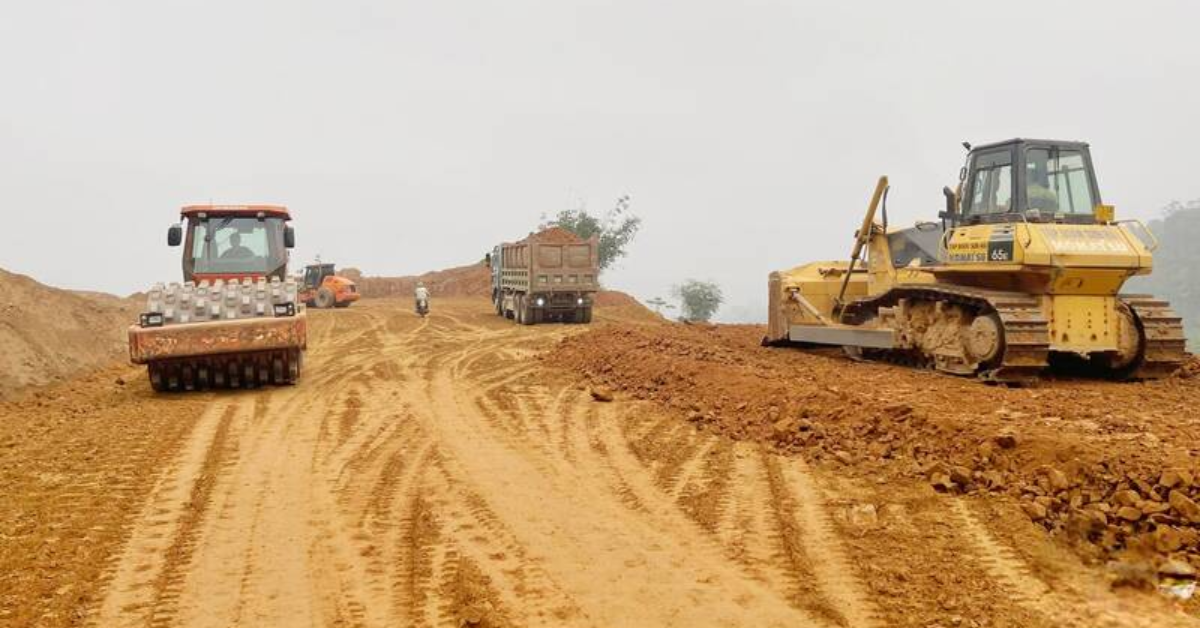

K90, K95, K98 có ý nghĩa gì?

2.2. Khi nào sử dụng K95 và K98? (Theo TCVN)

Tùy vào vị trí lớp vật liệu và cấp hạng công trình (theo TCVN 9436:2012 hoặc các tiêu chuẩn chuyên ngành), yêu cầu về hệ số K sẽ khác nhau:

• K98: Bắt buộc áp dụng cho lớp nền đường trên cùng (thường là lớp 30cm - 50cm ngay dưới lớp móng đường). Đây cũng là tiêu chuẩn sàn cho các dự án đường cao tốc, đường băng sân bay, cảng biển và các loại đường chịu tải trọng xe nặng, lưu lượng giao thông cao.

• K95: Thường áp dụng cho các lớp nền đường phía dưới lớp K98 (phần thân nền đường). Đây là mức độ chặt phổ biến cho các tuyến đường giao thông nông thôn hoặc đường nội bộ có tải trọng trung bình.

• K90: Thường được quy định cho công tác san lấp mặt bằng dân dụng, xây dựng khuôn viên, vỉa hè hoặc các công trình phụ trợ ít chịu tác động trực tiếp từ tải trọng xe cơ giới.

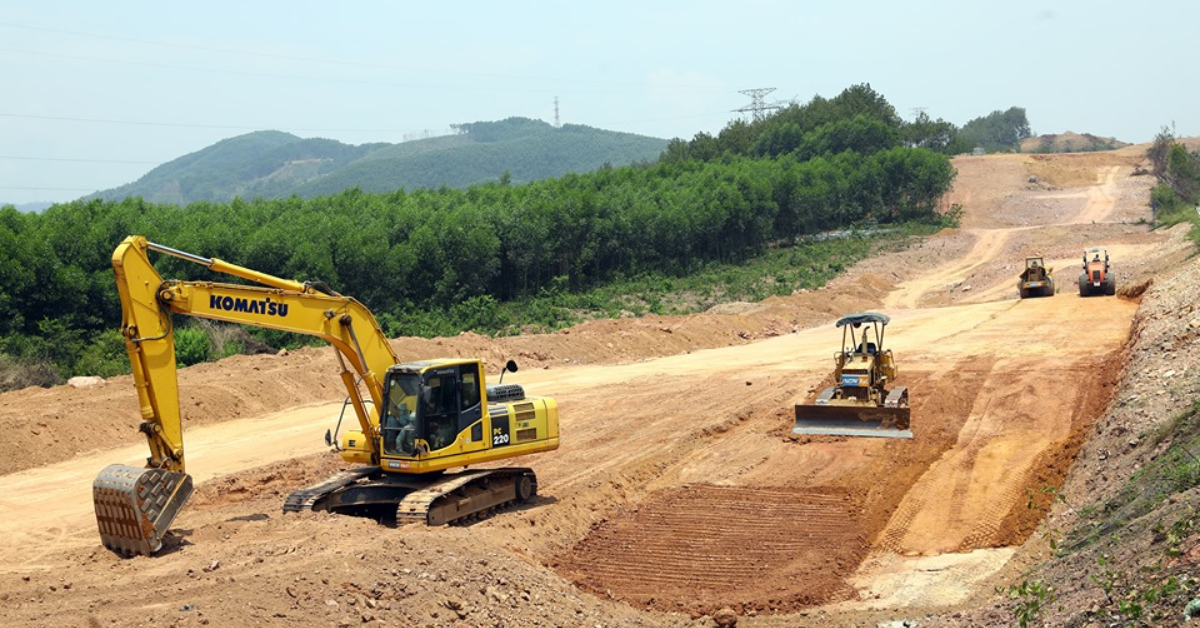

Khi nào sử dụng K95 và K98? (Theo TCVN)

3. Bảng hệ số chuyển đổi từ m³ rời sang m³ chặt

Trong dự toán và quyết toán công trình, việc nhầm lẫn giữa thể tích vật liệu ở trạng thái rời (trên xe ben) và thể tích sau khi đã lu lèn (trên nền đường) là nguyên nhân chính dẫn đến thiếu hụt vật tư hoặc sai lệch chi phí.

3.1. Tại sao cần hệ số chuyển đổi?

Nhà thầu thường mua cát, đá theo đơn vị xe hoặc tàu (thể tích rời – có độ xốp cao). Tuy nhiên, khi đưa vào công trường và tiến hành lu lèn đạt độ chặt K theo thiết kế, thể tích này sẽ bị co ngót lại đáng kể.

Nếu bạn cần đắp 100m³ cát chặt K95, bạn không thể chỉ mua đúng 100m³ cát rời. Việc biết chính xác hệ số chuyển đổi giúp bộ phận vật tư tính toán đúng khối lượng cần nhập, tránh tình trạng xe lu đã nằm chờ nhưng vật liệu lại thiếu hụt, gây lãng phí nhân công và máy móc.

3.2. Bảng tham khảo hệ số lu lèn các loại vật liệu phổ biến

Tùy vào tính chất cơ lý, thành phần hạt và độ ẩm, mỗi loại vật liệu sẽ có một hệ số chuyển đổi (thường gọi là hệ số tơi xốp) khác nhau. Dưới đây là bảng dữ liệu tham khảo để các đơn vị lập kế hoạch vật tư:

4. Các phương pháp xác định hệ số lu lèn tại hiện trường

Để biết chính xác nền móng đã đạt độ chặt thiết kế hay chưa, đơn vị thí nghiệm sẽ sử dụng các thiết bị chuyên dụng để đo đạc trực tiếp trên lớp vật liệu đã lu lèn. Dưới đây là 3 phương pháp phổ biến nhất hiện nay:

4.1. Phương pháp Rót cát (Sand Cone Method)

Đây là phương pháp kinh điển và có độ tin cậy cao nhất trong xây dựng đường bộ.

• Mô tả nguyên lý: Kỹ thuật viên sẽ đào một hố nhỏ trên lớp vật liệu đã lu lèn, thu toàn bộ mẫu để cân khối lượng. Sau đó, dùng một phễu chứa cát chuẩn (thường là cát Ottawa hoặc cát thạch anh có kích thước hạt đồng nhất) rót đầy vào hố để xác định chính xác thể tích hố đào.

• Phạm vi áp dụng: Phổ biến nhất cho các lớp nền đường, lớp móng cấp phối đá dăm (0x4, 4x6), lớp đệm cát.

• Ưu điểm: Độ chính xác rất cao, kết quả phản ánh trung thực độ chặt của toàn bộ chiều dày lớp vật liệu.

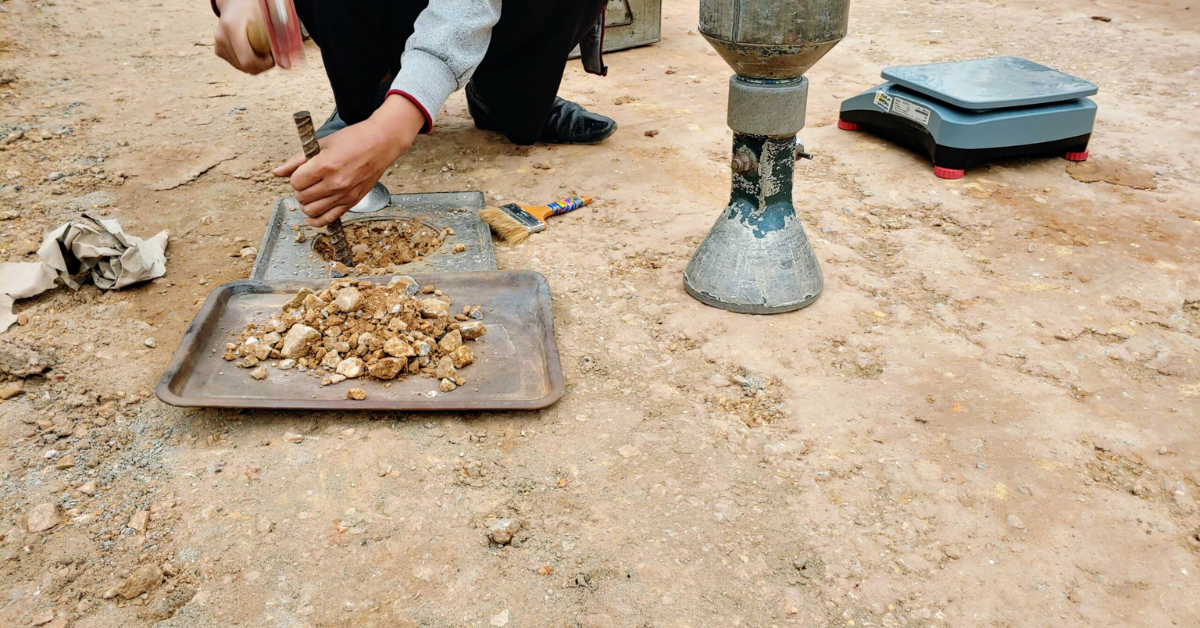

Phương pháp Rót cát (Sand Cone Method)

4.2. Phương pháp Dao vòng (Drive-Cylinder Method)

Phương pháp này đơn giản và nhanh chóng hơn nhưng có yêu cầu khắt khe về loại vật liệu.

• Mô tả: Sử dụng một ống thép hình trụ có cạnh sắc (dao vòng) đóng trực tiếp xuống nền để lấy một mẫu vật liệu nguyên trạng bên trong lòng dao. Sau đó, mẫu được đem đi cân và sấy khô để xác định dung trọng.

• Phạm vi áp dụng: Chỉ áp dụng hiệu quả cho các loại đất dính, đất sét, đất đắp mịn không lẫn sỏi đá lớn hoặc vật liệu cứng có thể làm biến dạng dao vòng.

• Hạn chế: Không thể thực hiện trên các lớp đá dăm hoặc đất lẫn nhiều đá mồ côi vì dao vòng không thể xuyên qua hoặc làm sai lệch kết cấu mẫu.

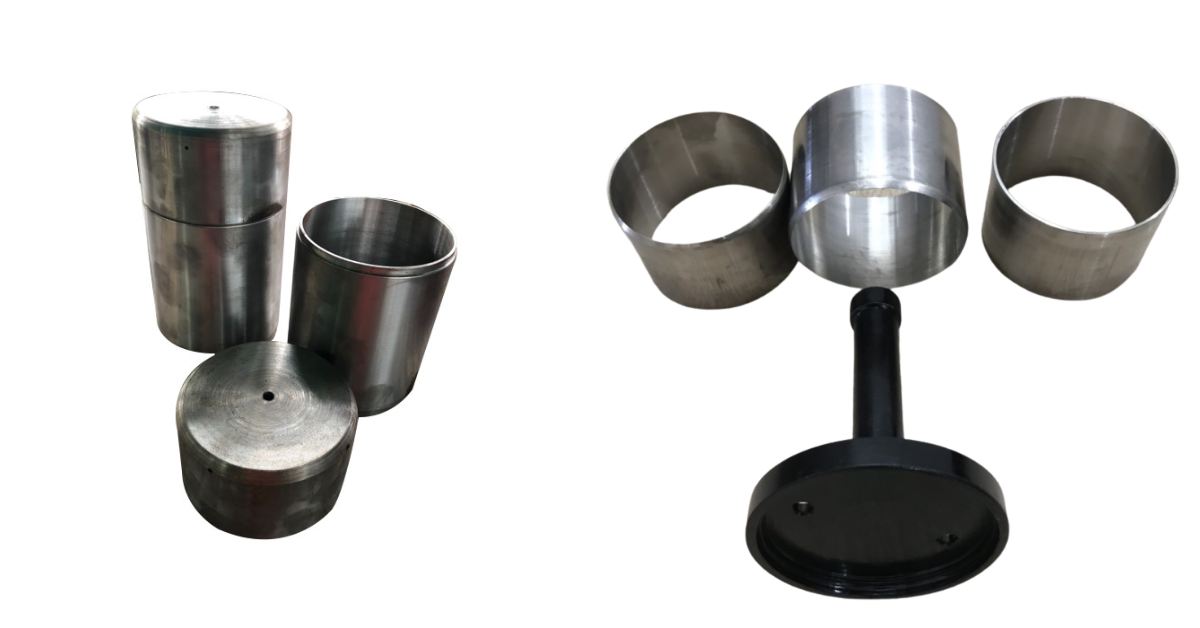

Phương pháp Dao vòng (Drive-Cylinder Method)

4.3. Các phương pháp khác

Ngoài hai cách truyền thống trên, tùy vào tính chất dự án mà đơn vị tư vấn giám sát có thể cho phép sử dụng:

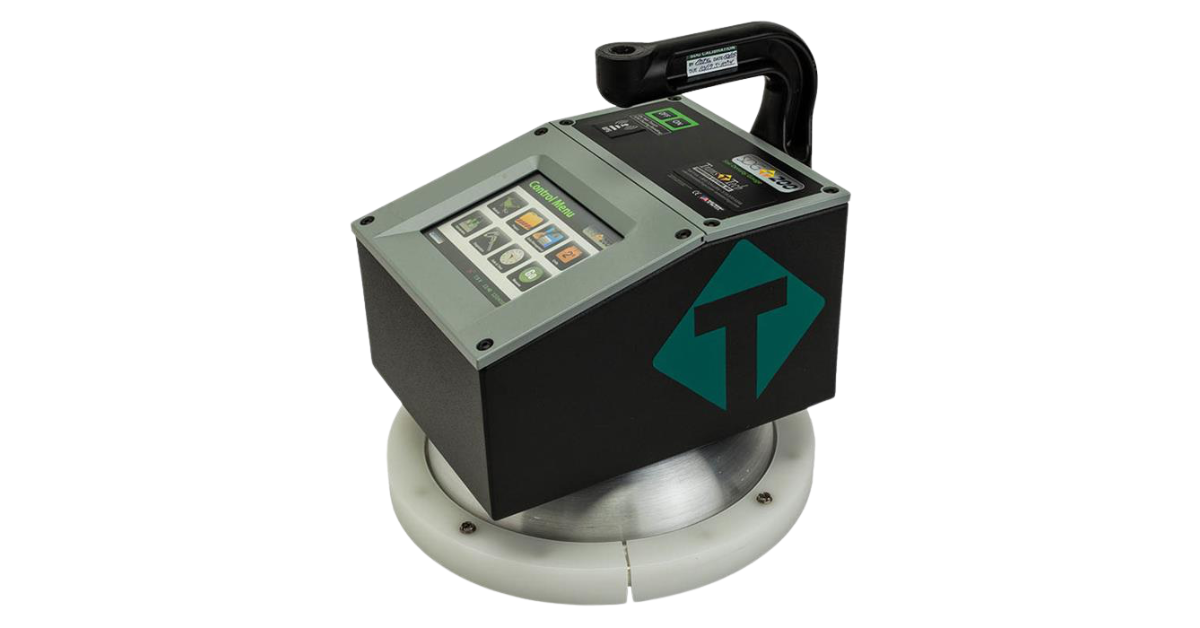

• Phương pháp súng phóng xạ (Nuclear Gauge): Sử dụng thiết bị điện tử phát tia bức xạ để đo mật độ và độ ẩm tức thì. Ưu điểm là cực kỳ nhanh (chỉ mất vài phút) nhưng yêu cầu quy trình bảo quản nguồn phóng xạ nghiêm ngặt.

• Phương pháp Phễu rót nước: Tương tự rót cát nhưng dùng nước và màng bọc plastic để đo thể tích hố. Thường dùng cho các loại đá hộc hoặc vật liệu có kích thước hạt quá lớn mà cát chuẩn không len lỏi hết được.

Các phương pháp khác

5. Những nguyên nhân khiến hệ số lu lèn không đạt chuẩn và cách xử lý

Trong quá trình thi công, không ít trường hợp xe lu đã chạy đủ số lượt nhưng khi thí nghiệm rót cát, kết quả vẫn không đạt K95 hay K98. Dưới đây là 3 nguyên nhân cốt lõi và giải pháp khắc phục triệt để:

5.1. Do độ ẩm vật liệu không đạt chuẩn

Độ ẩm là yếu tố quyết định khả năng sắp xếp lại của các hạt vật liệu dưới tác động của lực nén.

• Vấn đề: Vật liệu quá khô khiến lực ma sát giữa các hạt quá lớn, hoặc vật liệu quá ướt khiến nước chiếm chỗ các lỗ rỗng (hiện tượng cao su), cả hai đều ngăn cản việc đạt độ chặt tối đa.
• Giải pháp: Phải kiểm soát để độ ẩm thực tế sai lệch không quá ±2% so với độ ẩm tốt nhất (W_opt) được xác định trong phòng thí nghiệm. Nếu quá khô, cần dùng xe tưới nước phun sương đều; nếu quá ướt, phải dùng máy san xới tơi và phơi nắng trước khi lu lại.

5.2. Công lu chưa phù hợp

Việc lựa chọn thiết bị và phương pháp lu không tương thích với loại vật liệu sẽ làm lãng phí ca máy mà không mang lại kết quả.

• Vấn đề: Sử dụng lu tĩnh cho các lớp đá dăm dày, hoặc tốc độ lu quá nhanh khiến lực nén chưa kịp truyền xuống sâu phía dưới lớp vật liệu. Số lượt lu chưa đủ so với chiều dày lớp đắp cũng là nguyên nhân phổ biến.
• Giải pháp: Cần thực hiện đoạn thi công thử nghiệm để xác định: loại xe lu (lu rung hay lu tĩnh), tải trọng xe, tốc độ di chuyển và số lượt lu tối ưu cho từng lớp. Thông thường, nên bắt đầu lu từ mép đường vào giữa và từ thấp lên cao.

5.3. Chất lượng vật liệu đầu vào kém

Đây là nguyên nhân gốc rễ thường bị bỏ qua nhưng lại gây thiệt hại kinh tế lớn nhất cho nhà thầu.

• Phân tích: Nếu đất hoặc cát san lấp lẫn quá nhiều tạp chất hữu cơ, rác hoặc bùn sét, các hạt vật liệu sẽ không có độ bám dính và góc ma sát trong cần thiết. Đặc biệt, vật liệu có cấp phối xấu (thành phần hạt không đồng đều) sẽ tạo ra nhiều lỗ rỗng lớn, rất khó để đạt được K98 dù có tăng công lu lên gấp đôi.
• Giải pháp từ BMT Material: Việc sử dụng nguồn vật liệu sạch, được sàng lọc kỹ lưỡng và có cấp phối chuẩn (như đá 0x4 loại 1, cát nghiền chuyên dụng) từ BMT Material sẽ giúp quá trình lu lèn diễn ra nhanh chóng. Vật liệu chuẩn giúp đạt độ chặt K chỉ sau vài lượt lu đầu tiên, từ đó tiết kiệm đáng kể chi phí nhiên liệu và ca máy cho đơn vị thi công.

Chất lượng vật liệu đầu vào kém

6. Các tiêu chuẩn nghiệm thu hiện hành về hệ số lu lèn

Việc xác định hệ số lu lèn là gì và đạt bao nhiêu là đủ phải dựa trên các văn bản quy phạm pháp luật và tiêu chuẩn quốc gia (TCVN). Dưới đây là 3 bộ tiêu chuẩn gối đầu giường mà mọi cán bộ kỹ thuật tại hiện trường cần nắm vững:

6.1. TCVN 4447:2012: Công tác đất - Thi công và nghiệm thu

TCVN 4447:2012 là tiêu chuẩn nền tảng áp dụng cho mọi công trình xây dựng có liên quan đến công tác đào đắp đất.

• Nội dung chính: Quy định chi tiết về phân loại đất, độ ẩm tốt nhất và các yêu cầu về đầm nén cho nền móng công trình dân dụng, công nghiệp và hạ tầng.
• Ứng dụng: Dùng để kiểm soát độ chặt K cho các mặt bằng san lấp, hố móng tòa nhà hoặc các khu vực khuôn viên cảnh quan.

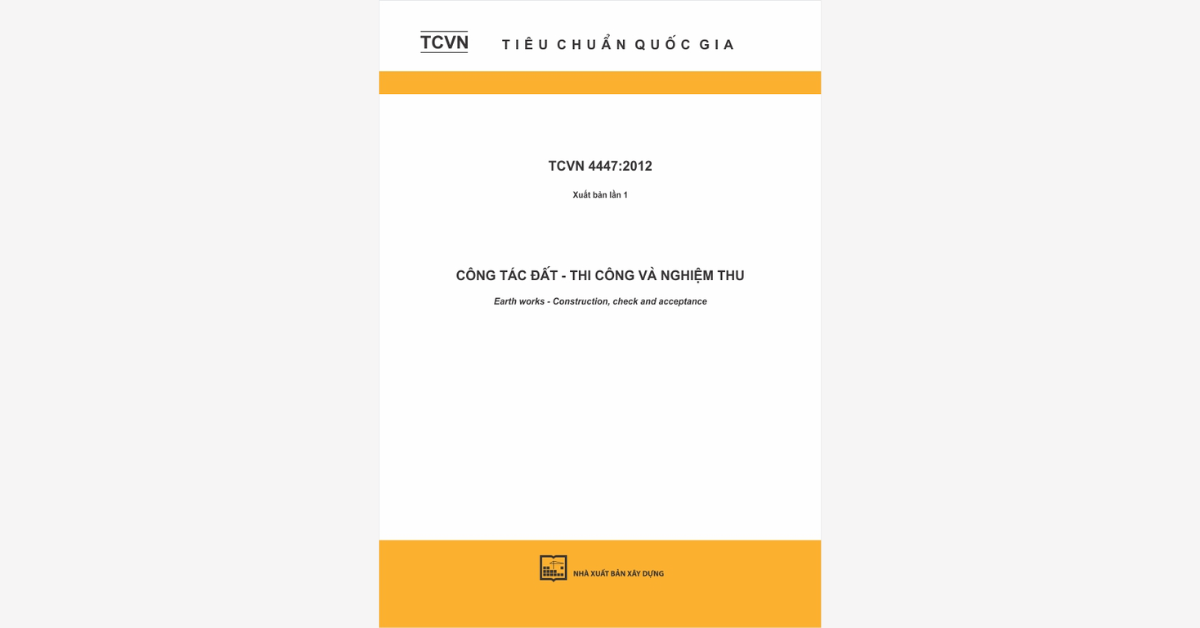

TCVN 4447:2012: Công tác đất - Thi công và nghiệm thu

6.2. TCVN 9436:2012: Nền đường ô tô - Thi công và nghiệm thu

Tiêu chuẩn TCVN 9436:2012 tập trung chuyên sâu vào kỹ thuật xây dựng đường giao thông.

• Nội dung chính: Quy định cụ thể vị trí nào cần đạt K95, vị trí nào bắt buộc K98 (như lớp đất đắp sát đáy móng đường). Tiêu chuẩn cũng hướng dẫn phương pháp lấy mẫu, tần suất kiểm tra mật độ điểm đo trên mỗi đơn vị diện tích hoặc chiều dài tuyến đường.
• Ứng dụng: Căn cứ pháp lý cao nhất để nghiệm thu phần nền đường cho các dự án giao thông từ cấp huyện đến đường cao tốc.

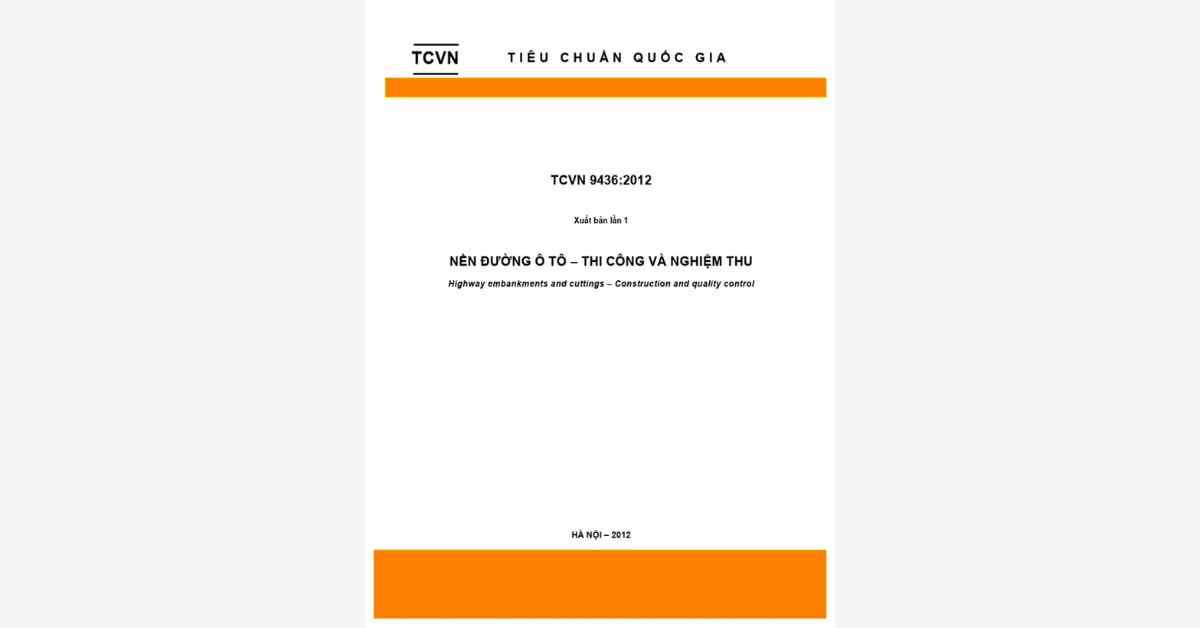

TCVN 9436:2012: Nền đường ô tô - Thi công và nghiệm thu

6.3. TCVN 8859:2011: Lớp móng cấp phối đá dăm

TCVN 8859:2011 riêng cho các lớp móng đường sử dụng vật liệu đá dăm (0x4, 4x6).

• Nội dung chính: Quy định về thành phần hạt, chỉ số CBR, độ hao mòn Los Angeles và đặc biệt là hệ số lu lèn K cho lớp móng trên và lớp móng dưới.
• Ứng dụng: Sử dụng khi nghiệm thu các lớp móng đá dăm trước khi tiến hành rải nhựa hoặc đổ bê tông mặt đường.

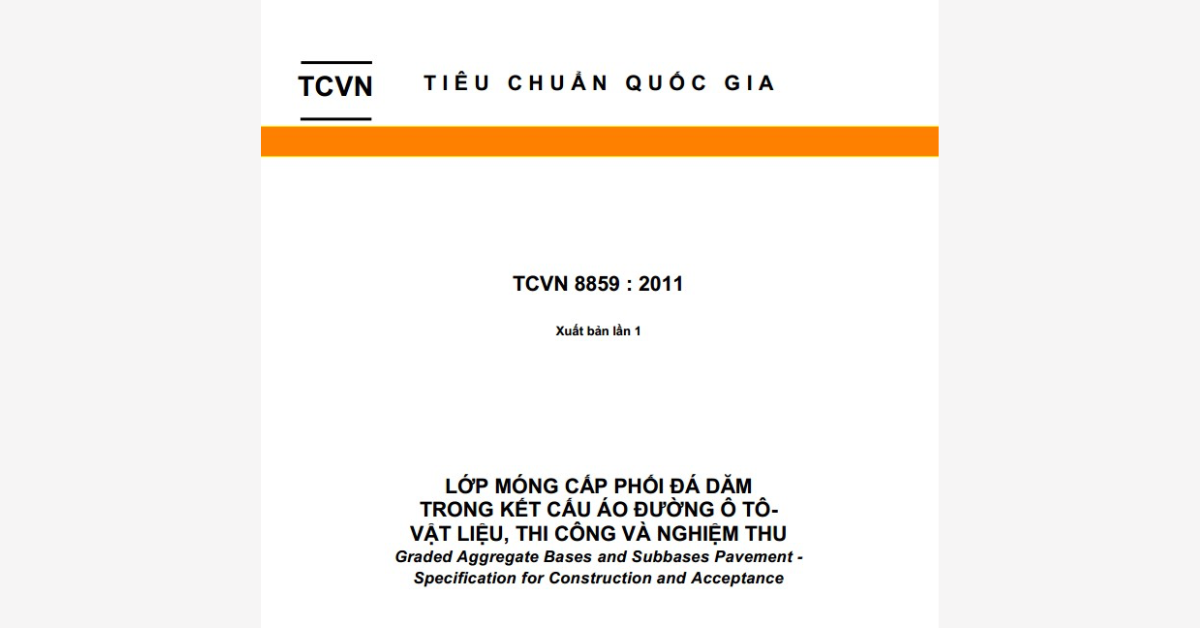

TCVN 8859:2011: Lớp móng cấp phối đá dăm

Việc thấu hiểu bản chất hệ số lu lèn là gì và kiểm soát tốt chỉ số này chính là chìa khóa để đảm bảo độ bền vững cho mọi công trình hạ tầng. Khi thông số đầm chặt được tối ưu, nhà thầu không chỉ vượt qua các bước nghiệm thu khắt khe mà còn hạn chế tối đa rủi ro lún nứt kết cấu. BMT Material cam kết cung cấp nguồn vật liệu chuẩn mực cùng tư vấn kỹ thuật chuyên sâu, giúp dự án của bạn vận hành trơn tru và tiết kiệm tối đa chi phí thi công thực tế.
