Hàm lượng hạt thoi dẹt trong cốt liệu

Hàm lượng hạt thoi dẹt là tỷ lệ phần trăm các hạt trong cốt liệu có kích thước chiều dài lớn hơn ba lần chiều dày trung bình của chúng. Khi chỉ số này quá cao, cấu trúc bê tông dễ bị rỗng, giảm khả năng chịu lực và gây lãng phí nhựa đường hoặc xi măng trong thi công. Việc hiểu rõ cách xác định hình dạng hạt giúp bạn kiểm soát tốt chất lượng vật liệu đầu vào cho công trình. Trong bài viết này, BMT Material cung cấp các kiến thức thực tế về cách tính toán và quy chuẩn hàm lượng hạt thoi dẹt mới nhất.

1. Hàm lượng hạt thoi dẹt là gì?

Hàm lượng hạt thoi dẹt là chỉ số xác định tỷ lệ phần trăm khối lượng các hạt trong mẫu cốt liệu có hình dạng không đạt chuẩn. Theo tiêu chuẩn TCVN 7572-13:2006, một hạt được coi là thoi dẹt khi kích thước nhỏ nhất của nó ít hơn 0,6 lần kích thước trung bình.

Việc phân loại cụ thể dựa trên hình dáng hình học giúp các kỹ sư đánh giá chính xác chất lượng đá dăm hoặc sỏi trước khi đưa vào cấp phối. Trong lĩnh vực xây dựng, chúng ta cần phân biệt rõ hai loại hình dạng bất lợi sau đây:

• Hạt dẹt (Flaky): Đây là những hạt cốt liệu có chiều dày tương đối mỏng nhưng lại sở hữu diện tích bề mặt phẳng lớn. Loại hạt này thường hình thành từ các loại đá nguyên thủy có cấu trúc phân lớp rõ rệt như đá sa thạch, đá biến chất, hoặc do công nghệ của máy nghiền ép dạng má không đạt xung lực đồng đều. Do có bề mặt tiếp xúc lớn nhưng tiết diện ngang lại mỏng, hạt dẹt rất dễ bị bẻ gãy ở phần trung tâm khi chịu áp lực cục bộ từ thiết bị đầm nén.

• Hạt thoi (Elongated): Đây là những hạt có chiều dài vượt trội và phát triển bất cân đối so với chiều ngang và chiều dày, tạo nên một kết cấu có dạng thanh mảnh khảnh. Cơ chế hình thành của hạt thoi chủ yếu do các đường nứt tự nhiên của đá kết hợp với hướng va đập của búa nghiền trong dây chuyền sản xuất. Khi chịu tải trọng trực tiếp hoặc lực đầm chặt tại công trường, hạt thoi đóng vai trò như một đòn bẩy và rất dễ dàng bị gãy đôi, làm thay đổi hoàn toàn cấp phối hạt ban đầu của vật liệu.

Dưới đây là bảng giới hạn hàm lượng hạt thoi dẹt cho phép đối với từng loại kết cấu công trình phổ biến hiện nay:

Tại các mỏ đá của BMT Material, chúng tôi kiểm soát nghiêm ngặt quy trình nghiền sàng để hàm lượng hạt thoi dẹt luôn duy trì ở mức thấp, giúp tăng độ đặc chắc cho khối bê tông.

2. Vì sao cần kiểm soát hàm lượng hạt thoi dẹt?

Kiểm soát hình dạng cốt liệu là yếu tố sống còn để đảm bảo tuổi thọ cho các công trình hạ tầng và giao thông. Việc sử dụng đá có quá nhiều hạt thoi dẹt không chỉ làm yếu kết cấu mà còn gây ra những lãng phí lớn về chi phí vật liệu.

2.1. Giảm cường độ chịu lực của kết cấu

Đặc điểm hình học bất lợi của hạt thoi dẹt khiến chúng trở thành những "điểm yếu cố hữu" bên trong lòng cấu trúc vật liệu:

• Cơ chế phá hủy nội tại dưới tải trọng: Do sở hữu tiết diện ngang không đồng đều và có cấu trúc thanh mảnh hoặc mỏng dẹt, các hạt này có khả năng chịu lực uốn và lực cắt cực kỳ kém. Dưới áp lực lu lèn mạnh của máy đầm tại công trường hoặc tải trọng trùng phục từ xe cộ chạy trên tuyến đường, các hạt thoi dẹt sẽ bị bẻ gãy một cách dễ dàng.

• Hệ quả của quá trình gãy vỡ: Khi hiện tượng vỡ nội tại xảy ra, nó ngay lập tức phá vỡ cấp phối hạt tối ưu đã được tính toán từ trước. Các mảnh vỡ mới hình thành sẽ tự sắp xếp lại, tạo ra hàng loạt các lỗ rỗng cục bộ và các đường nứt ngầm bên trong khối bê tông hoặc lớp đá dăm móng đường.

• Suy giảm liên kết tổng thể: Sự xuất hiện của các lỗ rỗng này làm giảm mật độ đặc chắc của cấu trúc, trực tiếp làm suy giảm khả năng liên kết dính bám của màng chất kết dính, khiến độ bền nén tổng thể của toàn bộ khối kết cấu bị sụt giảm nghiêm trọng và dễ dẫn đến hiện tượng lún nứt, bong tróc diện rộng.

2.2. Tăng chi phí vật liệu kết dính

Hình dáng của cốt liệu quyết định rất lớn đến tổng diện tích bề mặt cần được bao phủ bởi các chất liên kết như xi măng hoặc nhựa đường:

• Hiệu ứng diện tích bề mặt riêng lớn: So với các hạt cốt liệu có hình dạng khối vuông hoặc khối đa diện lý tưởng, các hạt thoi dẹt có tỷ lệ giữa diện tích bề mặt và khối lượng lớn hơn rất nhiều. Điều này đồng nghĩa với việc để bao bọc hoàn toàn một tấn đá thoi dẹt, hệ thống cần một lượng chất liên kết lớn hơn đáng kể.

• Gia tăng chi phí sản xuất một cách lãng phí: Khi đưa vào cấp phối, nếu không tăng lượng hồ xi măng hoặc nhựa đường, màng liên kết bọc quanh các hạt sẽ bị mỏng đi, không đủ để tạo ra lực dính kết cần thiết. Ngược lại, nếu bổ sung thêm chất kết dính để bù đắp diện tích bề mặt, chi phí sản xuất cho mỗi mét khối bê tông sẽ tăng vọt, đẩy giá thành công trình lên cao trong khi công năng chịu lực thực tế không hề được cải thiện.

• Hệ lụy co ngót thể tích: Việc dư thừa quá nhiều hồ xi măng trong bê tông xi măng do phải bù cấp mác cho hạt thoi dẹt còn dẫn đến nguy cơ lớn về co ngót nhiệt và co ngót khô, gây ra các vết nứt chân chim trên bề mặt cấu kiện sau khi đóng rắn.

2.3. Ảnh hưởng đến độ linh động và thi công

Hình dáng hình học bất thường của hạt thoi dẹt gây ảnh hưởng tiêu cực trực tiếp đến hành vi cơ lý của hỗn hợp vật liệu khi còn ở trạng thái ướt hoặc trạng thái rời:

• Gia tăng ma sát nội bộ giữa các hạt: Các góc cạnh sắc nhọn, thân dài hoặc bề mặt phẳng dẹt của chúng hoạt động như những nêm chèn, làm gia tăng lực ma sát nội và lực cản di động giữa các hạt cốt liệu với nhau. Điều này khiến cho hỗn hợp bê tông tươi bị mất đi độ linh động tự nhiên, trở nên khô cứng và rất khó dịch chuyển.

• Gây khó khăn cho biện pháp thi công bằng máy bơm: Trong công nghệ thi công bê tông hiện đại, việc sử dụng máy bơm béc phun đòi hỏi hỗn hợp phải có độ chảy và độ đồng nhất cao. Các hạt thoi dẹt rất dễ bị kẹt lại tại các đoạn eo, khúc cong của đường ống bơm hoặc làm tắc nghẽn dòng chảy vật liệu, gây gián đoạn dây chuyền thi công.

• Tạo hốc rỗng tổ ong sau khi tháo cốp pha: Khi tiến hành đầm chặt bằng đầm dùi hoặc đầm bàn, các hạt thoi dẹt có xu hướng nằm ngang và đan cài vào nhau tạo thành một mạng lưới nhân tạo. Mạng lưới này che chắn, ngăn cản không cho các hạt cốt liệu mịn hơn như cát và vữa xi măng rơi xuống để điền đầy các khoảng trống phía dưới. Hệ quả là cấu trúc dễ bị phân tầng, để lại các hốc rỗng tổ ong khổng lồ sau khi tháo cốp pha, làm mất thẩm mỹ và suy giảm khả năng chống thấm của công trình.

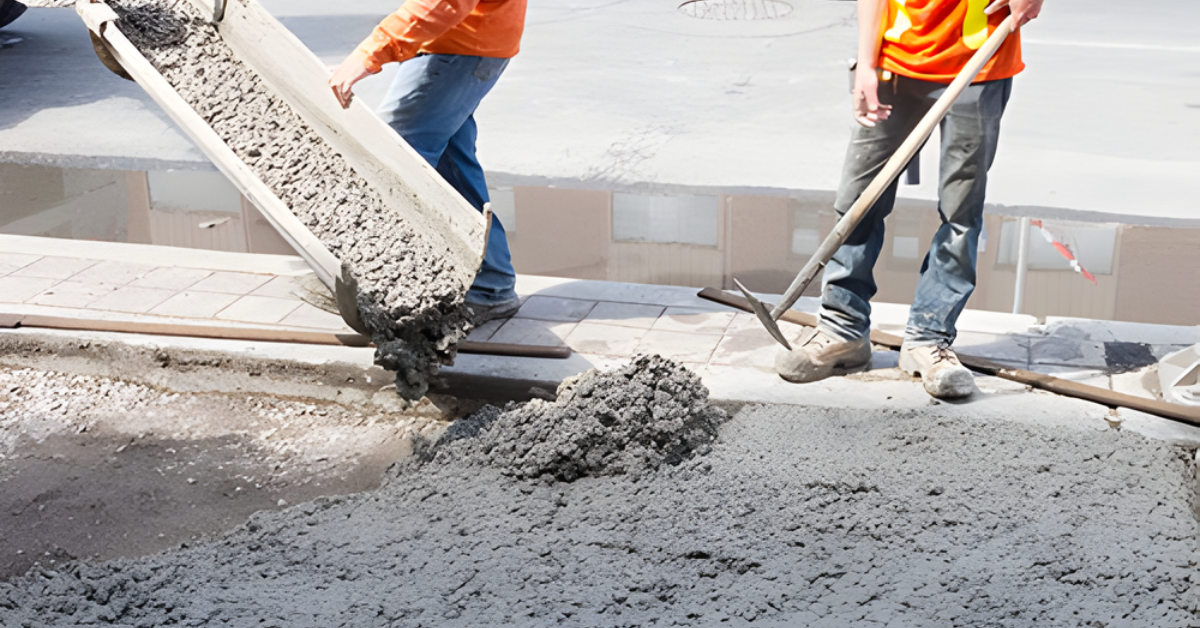

Ảnh hưởng đến độ linh động và thi công

3. Quy định Tiêu chuẩn Việt Nam (TCVN) về hạt thoi dẹt

Tiêu chuẩn TCVN 7572-13:2006 là căn cứ pháp lý cao nhất tại Việt Nam hiện nay để xác định và đánh giá hàm lượng hạt thoi dẹt trong cốt liệu. Quy định này đảm bảo mọi vật liệu xây dựng đưa vào dự án đều phải đạt được những thông số kỹ thuật tối thiểu để an toàn cho vận hành.

Đặc biệt đối với các dự án trọng điểm quốc gia như cao tốc Bắc - Nam, các chủ đầu tư thường áp dụng quy chuẩn rất khắt khe đối với đá dăm dùng cho lớp mặt. Thông thường, hàm lượng hạt thoi dẹt bắt buộc phải dưới 15% để đảm bảo mặt đường có đủ độ nhám, kháng lại hiện tượng hằn lún bánh xe khi nhiệt độ môi trường tăng cao.

4. Quy trình thí nghiệm xác định hàm lượng hạt thoi dẹt

Để kiểm tra chỉ số này, các phòng thí nghiệm LAS-XD cần tuân thủ nghiêm ngặt quy trình cân đo và sử dụng thiết bị chuẩn. Việc lấy mẫu tại hiện trường phải đảm bảo tính đại diện cho cả lô hàng lớn để có kết quả khách quan nhất.

4.1. Dụng cụ thí nghiệm cần thiết

Để quá trình phân loại và xác định hàm lượng hạt thoi dẹt diễn ra chính xác, đáp ứng đầy đủ các yêu cầu nghiêm ngặt của quy trình kiểm định, phòng thí nghiệm cần được trang bị đồng bộ các dụng cụ chuyên dụng sau:

• Bộ sàng rây tiêu chuẩn mắt tròn hoặc mắt vuông: Dụng cụ này cấu tạo bằng khung thép không gỉ với đường kính khung tiêu chuẩn, dùng để phân tách khối lượng mẫu cốt liệu thô ban đầu thành các nhóm cỡ hạt riêng biệt từ lớn đến nhỏ. Kỹ thuật viên sẽ sử dụng các cỡ sàng phổ biến tùy theo kích thước hạt danh định của mẫu đá dăm như sàng năm milimét, mười milimét, hai mươi milimét hoặc bốn mươi milimét, giúp tạo ra các phân đoạn hạt đồng đều trước khi tiến hành đo đạc cơ học.

• Thước đo thoi dẹt chuyên dụng (Thước hình nêm hoặc thước chọn lọc): Đây là thiết bị kỹ thuật đóng vai trò quyết định, được thiết kế sẵn các khe đo độ dày và các khoảng khoảng cách chốt đo độ dài tương ứng riêng biệt cho từng nhóm cỡ hạt sau khi sàng. Thay vì sử dụng thước kẹp thông thường mất nhiều thời gian và dễ sai số do chủ quan, thước đo tiêu chuẩn này cho phép kỹ thuật viên thả nhanh hạt đá qua khe; những hạt lọt qua khe đo độ dày hoặc có chiều dài vượt quá khấc đo độ dài sẽ ngay lập tức bị sàng lọc vào nhóm hạt thoi dẹt.

• Cân điện tử kỹ thuật độ chính xác cao: Thiết bị định lượng đòi hỏi phải là dòng cân bàn điện tử có mặt cân thăng bằng, đạt độ chính xác và giá trị chia nhỏ nhất đến không phẩy một gam đối với các mẫu thí nghiệm thông thường (hoặc một gam đối với các mẫu cốt liệu có khối lượng tổng thể lớn). Cấp chính xác này là bắt buộc để đảm bảo sai số trong quá trình cân khối lượng hạt thoi dẹt và khối lượng hạt đạt chuẩn không làm ảnh hưởng đến kết quả tính toán tỷ lệ phần trăm cuối cùng của toàn bộ mẫu thử.

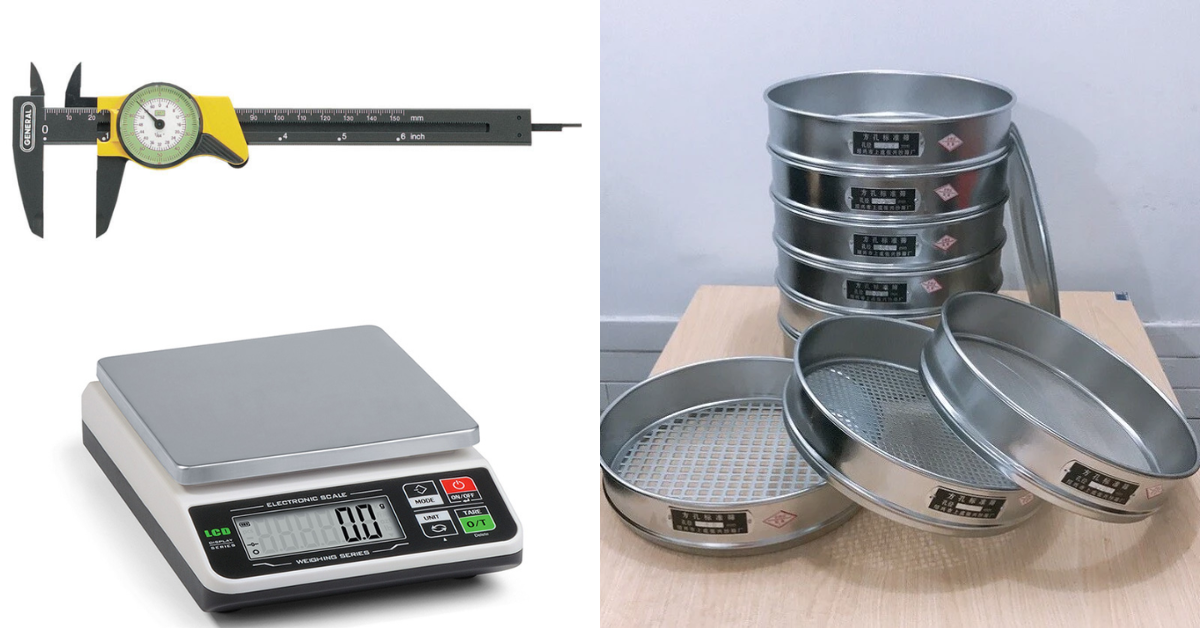

Dụng cụ thí nghiệm cần thiết

4.2. Các bước tiến hành thí nghiệm

Để xác định chính xác hàm lượng hạt thoi dẹt trong phòng thí nghiệm, kỹ thuật viên cần tuân thủ nghiêm ngặt quy trình chuẩn hóa gồm bốn bước tuần tự dưới đây, đảm bảo sai số được khống chế ở mức thấp nhất:

• Bước 1: Sàng phân loại và định lượng mẫu thử ban đầu

Mẫu cốt liệu lớn sau khi được sấy khô trong tủ sấy tự động đến khối lượng không đổi và để nguội về nhiệt độ phòng sẽ được đem cân trên cân điện tử để xác định tổng khối lượng ban đầu. Tiếp theo, kỹ thuật viên đổ toàn bộ lượng mẫu này vào hệ thống máy lắc sàng tiêu chuẩn để phân tách thành các nhóm kích cỡ hạt riêng biệt. Việc phân loại kỹ lưỡng này giúp cô lập các phân đoạn hạt đá đồng đều, tạo điều kiện thuận lợi và chính xác cho công tác đo đạc hình học ở các bước tiếp theo.

• Bước 2: Đo sàng lọc hạt bằng thước nêm tiêu chuẩn

Kỹ thuật viên tiến hành kiểm tra thủ công từng hạt cốt liệu trong mỗi nhóm kích cỡ vừa sàng được bằng cách sử dụng bộ thước đo thoi dẹt chuyên dụng. Đối với mỗi nhóm hạt, kỹ thuật viên sẽ chọn đúng khe đo tương ứng trên thước; những hạt đá nào có thể lọt hoàn toàn qua khe đo độ dày hoặc không lọt qua khoảng cách của chốt đo độ dài sẽ ngay lập tức được xác định là hạt có hình dạng bất lợi và được xếp riêng vào nhóm hạt thoi dẹt của phân đoạn đó.

• Bước 3: Thu gom và cân khối lượng hạt không đạt chuẩn

Sau khi hoàn thành việc thử nghiệm đối với tất cả các nhóm kích cỡ hạt, kỹ thuật viên tiến hành thu gom toàn bộ lượng hạt đá đã bị phân loại là thoi dẹt từ tất cả các phân đoạn lại với nhau. Toàn bộ lượng hạt không đạt chuẩn này được đặt cẩn thận lên đĩa cân điện tử để tiến hành cân, thu lấy giá trị khối lượng tổng cộng của hạt thoi dẹt với độ chính xác đến một phần mười gam.

• Bước 4: Tính toán kết quả và đưa ra kết luận kỹ thuật

Để đưa ra kết luận cuối cùng về chất lượng hình học của cốt liệu, kỹ thuật viên thực hiện phép tính bằng cách lấy khối lượng tổng cộng của các hạt thoi dẹt vừa thu được ở bước ba, đem chia cho tổng khối lượng của toàn bộ mẫu thử danh định ban đầu ở bước một, sau đó nhân với một trăm để quy đổi về đơn vị phần trăm. Giá trị phần trăm này chính là hàm lượng hạt thoi dẹt tổng hợp của mẫu đá dăm, được dùng để đối chiếu trực tiếp với các giới hạn quy định trong tiêu chuẩn nghiệm thu của dự án.

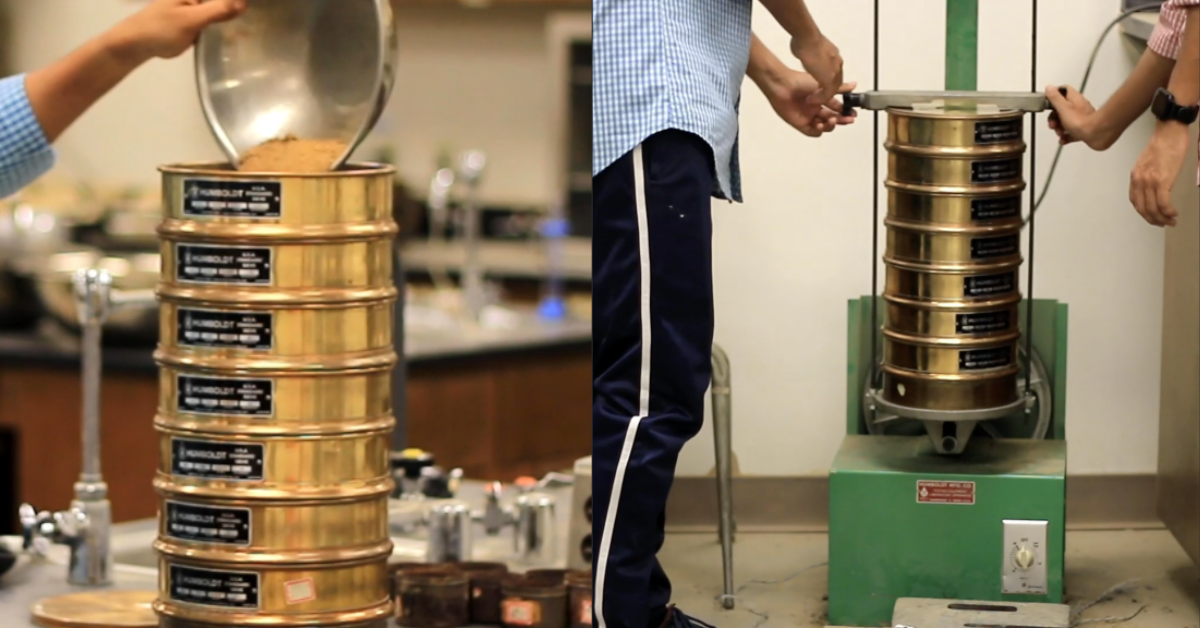

Các bước tiến hành thí nghiệm

5. Giải pháp công nghệ sản xuất đá hình khối tại BMT Material

Phần lớn các dây chuyền cũ sử dụng máy nghiền nón (Cone Crusher) thường cho ra sản phẩm có tỷ lệ hạt thoi dẹt cao do nguyên lý ép vỡ theo phương phẳng. Để giải quyết triệt để vấn đề này, BMT Material đã áp dụng hệ thống máy nghiền VSI (Vertical Shaft Impactor) vào quy trình sản xuất.

Máy nghiền VSI sử dụng lực ly tâm đẩy các viên đá va chạm vào nhau ở tốc độ cao, giúp mài mòn các cạnh sắc và phá vỡ những hạt mảnh yếu. Công nghệ "đá va đá" này tạo ra sản phẩm cốt liệu có dạng hình khối (cubic) đồng đều, đáp ứng hoàn hảo các tiêu chuẩn kỹ thuật khắt khe nhất của các nhà thầu lớn.

Sản phẩm đá dăm BMT với hàm lượng thoi dẹt cực thấp hiện đang là lựa chọn ưu tiên cho các dự án hạ tầng lớn như Sân bay Long Thành và các tuyến cao tốc trọng điểm. Sự đầu tư về công nghệ này giúp khách hàng tối ưu hóa lượng nhựa đường và xi măng, từ đó tiết kiệm chi phí mà vẫn đảm bảo chất lượng công trình bền vững.

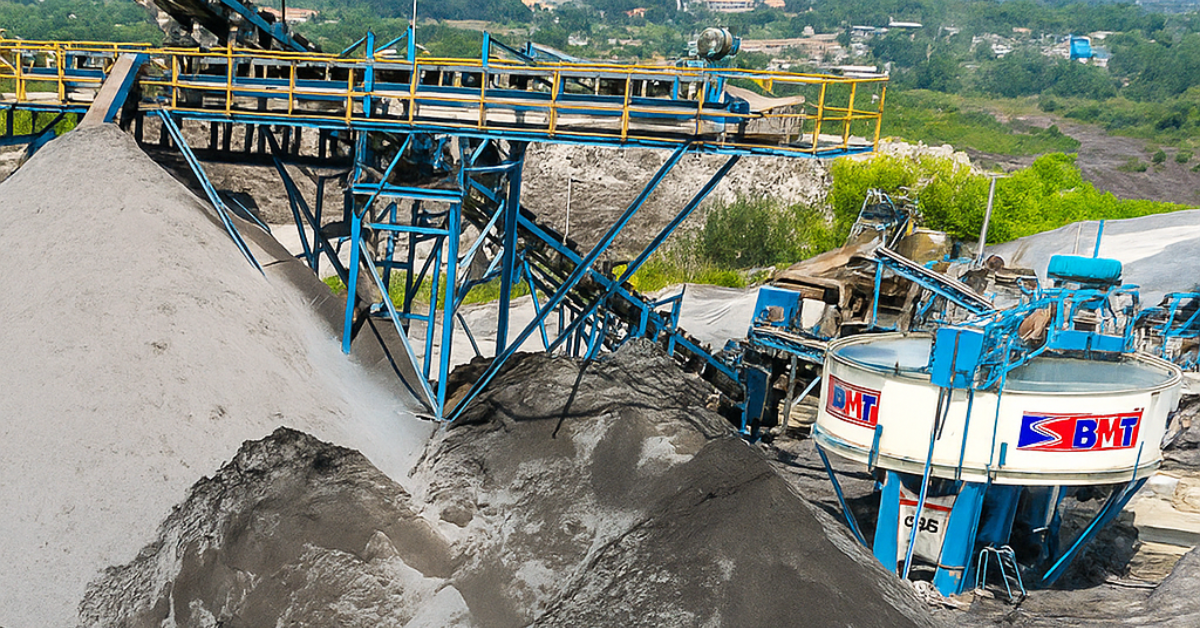

Giải pháp công nghệ sản xuất đá hình khối tại BMT Material

Nội dung trên đã cung cấp đầy đủ thông tin về khái niệm, quy chuẩn kỹ thuật và các phương pháp thí nghiệm xác định hàm lượng hạt thoi dẹt trong thi công. Việc kiểm soát tốt chỉ số này giúp nâng cao cường độ chịu lực cho bê tông, tối ưu hóa lượng vật liệu kết dính và đảm bảo tuổi thọ lâu dài cho dự án. Để nhận tư vấn chuyên sâu hoặc đặt mua cốt liệu đá dăm đạt chuẩn hình khối, hãy liên hệ ngay với BMT Material – đơn vị uy tín hàng đầu trong cung ứng vật liệu.

Công ty Cổ phần Sản xuất và Kinh doanh Vật liệu Xây dựng BMT là nhà cung cấp cốt liệu xây dựng (đá dăm, cát nghiền, đá mi) chuyên nghiệp, hoạt động theo mô hình B2B, tập trung cung ứng số lượng lớn cho các dự án hạ tầng trọng điểm quốc gia như cao tốc, sân bay và hầm.
