Độ nén dập của đá xây dựng: Tiêu chuẩn TCVN và quy trình thí nghiệm

Độ nén dập của đá xây dựng đóng vai trò quyết định đến độ bền và khả năng chịu lực của các kết cấu bê tông hay mặt đường giao thông. Chỉ số này giúp các đơn vị thi công lựa chọn đúng loại vật liệu phù hợp với yêu cầu kỹ thuật của từng dự án. Trong bài viết này, BMT Material sẽ cung cấp chi tiết về định nghĩa, tiêu chuẩn TCVN và quy trình thí nghiệm thực tế tại phòng LAS-XD nhằm giúp bạn nắm vững thông tin kiểm định.

1. Độ nén dập của đá xây dựng là gì?

Độ nén dập của đá xây dựng là chỉ số đo khả năng chống vỡ vụn của cốt liệu dưới tải trọng. Thông số này giúp đánh giá độ bền và tính chịu lực của vật liệu.

1.1. Độ nén dập của đá xây dựng là gì?

Độ nén dập (tiếng Anh: Aggregate Crushing Value - ACV) là đại lượng phản ánh khả năng chống lại sự vỡ vụn của cốt liệu lớn (đá dăm, sỏi) dưới tác dụng của tải trọng nén ép trong xi lanh tiêu chuẩn. Chỉ số này được xác định bằng tỷ lệ phần trăm khối lượng hạt bị vỡ nát (lọt qua sàng quy định) so với khối lượng mẫu ban đầu sau khi nén.

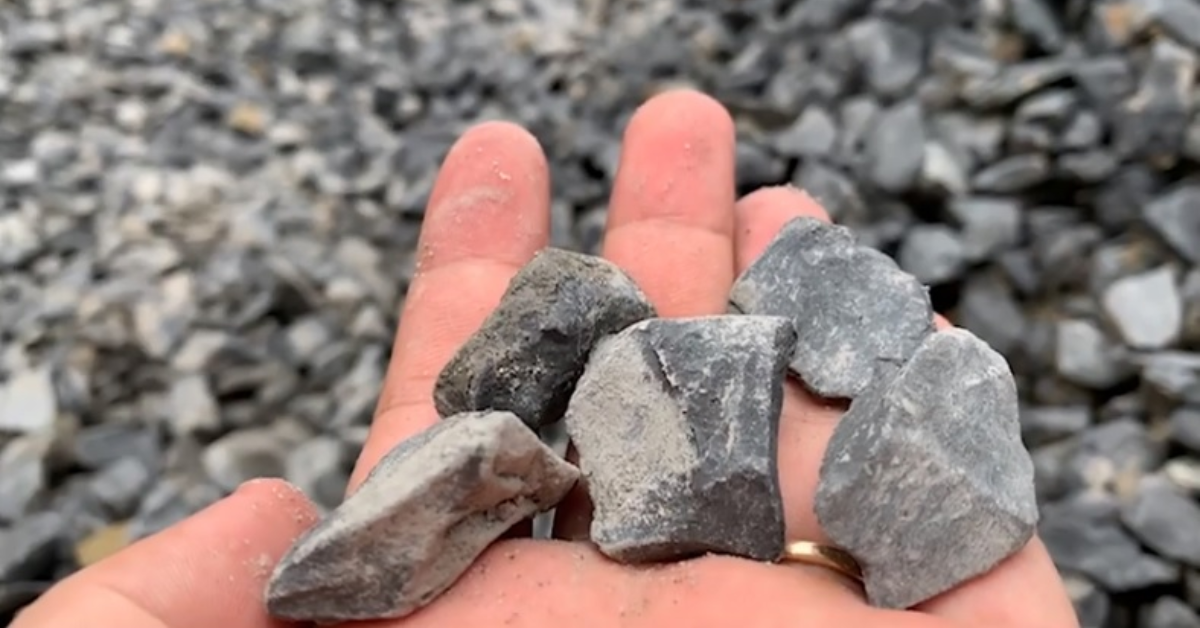

Độ nén dập của đá xây dựng là gì?

1.2. Tại sao chỉ tiêu này quan trọng với công trình?

Chỉ tiêu này quyết định độ an toàn và tuổi thọ kết cấu hạ tầng. Việc xác định độ nén dập giúp kiểm soát chất lượng cốt liệu, đảm bảo công trình không biến dạng dưới áp lực lớn.

• Độ nén dập thấp chứng tỏ đá có độ cứng cao và cấu trúc đặc chắc. Loại vật liệu này khả năng chịu tải trọng cực tốt, rất phù hợp để sản xuất bê tông mác cao trên M400 hoặc làm lớp móng cho các tuyến đường cao tốc.

• Độ nén dập cao thường xuất hiện ở các loại đá giòn hoặc xốp, dễ bị nghiền nát khi có xe cộ lưu thông. Do đặc tính dễ vỡ dưới áp lực, chúng thường chỉ được sử dụng cho các hạng mục phụ như bê tông lót hoặc công trình tạm.

Tại sao chỉ tiêu này quan trọng với công trình?

2. Phân biệt độ nén dập và cường độ nén của đá gốc

Phân biệt độ nén dập và cường độ nén đá gốc giúp đánh giá chất lượng vật liệu ở các trạng thái khác nhau. Điều này đảm bảo lựa chọn đúng cốt liệu cho từng hạng mục thi công.

2.1. Về đối tượng thí nghiệm

Đối tượng thí nghiệm giữa hai phương pháp có sự khác biệt rõ rệt về quy cách. Cách phân loại này giúp xác định chính xác tính chất cơ lý đá từ mỏ tới công trường.

• Độ nén dập (TCVN 7572-11:2006): Thực hiện trên tập hợp các hạt đá dăm kích thước 10-20mm hoặc 20-40mm đặt trong xi lanh. Chỉ số này phản ánh khả năng chịu lực của cả khối cốt liệu rời khi tương tác với nhau.

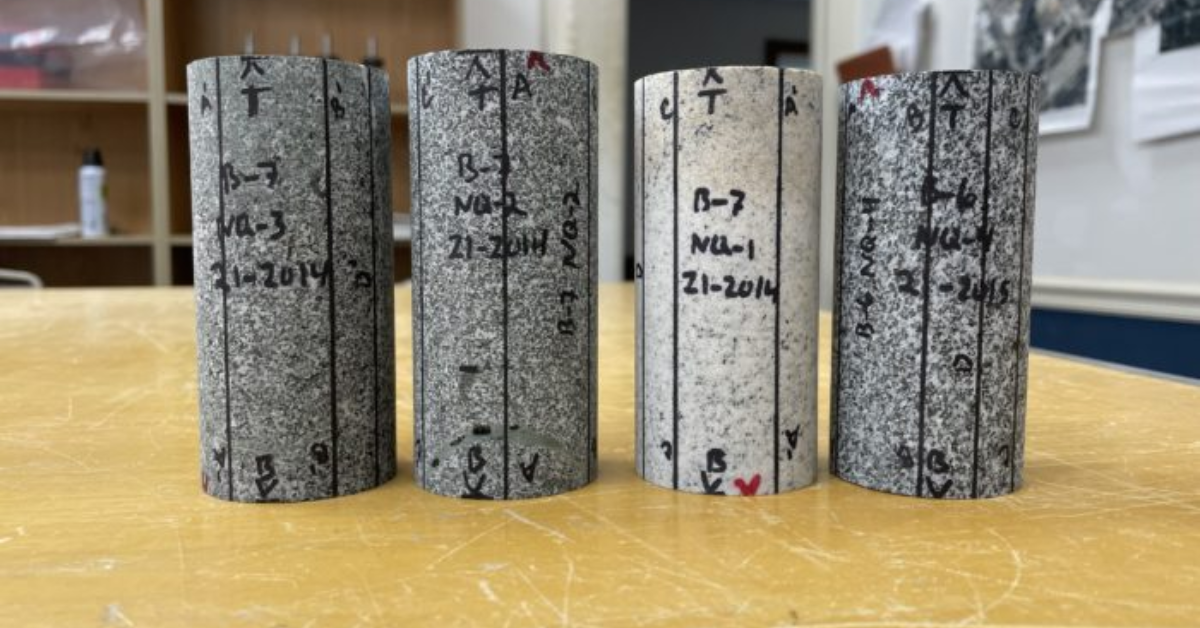

• Cường độ nén đá gốc (TCVN 10324:2014): Áp dụng cho mẫu đá nguyên khai được khoan cắt thành hình trụ hoặc hình lập phương. Kết quả giúp đánh giá bản chất độ bền của mỏ đá trước khi qua dây chuyền nghiền sàng.

Về đối tượng thí nghiệm

2.2. Về ý nghĩa thực tế

Giá trị của độ nén dập nằm ở khả năng mô phỏng chính xác điều kiện làm việc của vật liệu trong thực tế. Khi các hạt đá được phối trộn vào hỗn hợp bê tông hoặc thảm trên mặt đường, chúng sẽ liên tục tương tác và chịu lực ép trực tiếp từ các lớp phía trên.

Chỉ số này phản ánh đúng trạng thái các viên đá chèn móc và truyền lực cho nhau trong kết cấu khối. Do đó, độ nén dập thường được các kỹ sư tin dùng hơn khi đánh giá chất lượng cốt liệu cho lớp móng đường hoặc các cấu kiện bê tông chịu lực lớn.

Về đối tượng thí nghiệm

3. Quy trình thí nghiệm độ nén dập theo TCVN 7572-11:2006

Để đảm bảo kết quả chính xác cho hồ sơ nghiệm thu, quy trình tại phòng LAS-XD phải tuân thủ nghiêm ngặt các bước sau:

3.1. Thiết bị và dụng cụ thí nghiệm

Để kết quả đo lường chuẩn xác, thiết bị cần được kiểm định định kỳ và đáp ứng đúng thông số kỹ thuật. Hệ thống dụng cụ đạt chuẩn giúp loại bỏ sai số trong vận hành thí nghiệm.

• Máy nén thủy lực: Thiết bị có khả năng gia tải ổn định đến 500 kN hoặc 200 kN tùy thuộc vào kích thước xi lanh sử dụng. Tốc độ tăng tải phải được kiểm soát đều đặn để đảm bảo áp lực tác động lên mẫu không bị đột ngột.

• Xi lanh thép: Bộ phận này gồm có thân xi lanh, pít-tông và đế thép cứng cáp. Đường kính trong của xi lanh được lựa chọn là 150 mm cho đá có Dmax $$\l$$ 40mm hoặc 75 mm cho loại đá có Dmax $$\l$$ 20mm.

• Sàng tiêu chuẩn: Đây là bộ sàng lỗ vuông dùng để phân loại hạt trước và sau khi thử nghiệm. Trong đó, mắt sàng 2,5 mm đóng vai trò quan trọng nhất để tách riêng phần bột đá và hạt vỡ vụn sau khi hoàn tất quá trình nén.

• Cân kỹ thuật: Thiết bị dùng để xác định khối lượng mẫu đá với độ chính xác tối thiểu là 1g. Việc cân đo tỉ mỉ ở bước chuẩn bị mẫu và sau khi sàng là điều kiện tiên quyết để tính toán ra tỷ lệ phần trăm độ nén dập chính xác.

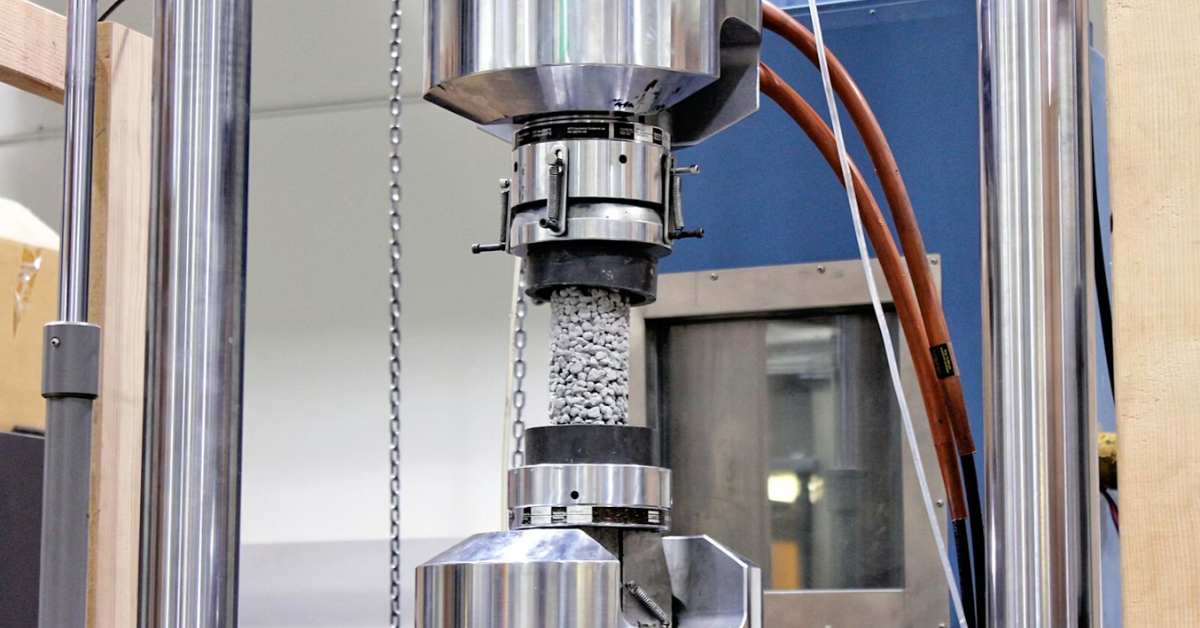

Thiết bị và dụng cụ thí nghiệm

3.2. Chuẩn bị mẫu thử

Mẫu đá được lấy về cần phải trải qua quá trình làm sạch và sấy khô hoàn toàn trong lò sấy chuyên dụng. Nhiệt độ sấy được duy trì ổn định ở mức 105°C ± 5°C cho đến khi khối lượng mẫu không còn thay đổi để loại bỏ hoàn toàn yếu tố độ ẩm gây sai số.

Sau khi để nguội, kỹ thuật viên tiến hành sàng lọc để loại bỏ các hạt có kích thước không phù hợp với yêu cầu của thí nghiệm. Ví dụ khi thử nghiệm đá 1x2, chỉ những hạt nằm trong khoảng 10-20mm mới được giữ lại nhằm đảm bảo tính đồng nhất cho mẫu thử trước khi cho vào xi lanh nén.

3.3. Các bước tiến hành

Quy trình thực hiện cần kiểm soát chặt chẽ về thời gian và lực nén để đảm bảo tính khách quan. Tuân thủ đúng trình tự giúp số liệu phản ánh chính xác độ bền thực tế của cốt liệu.

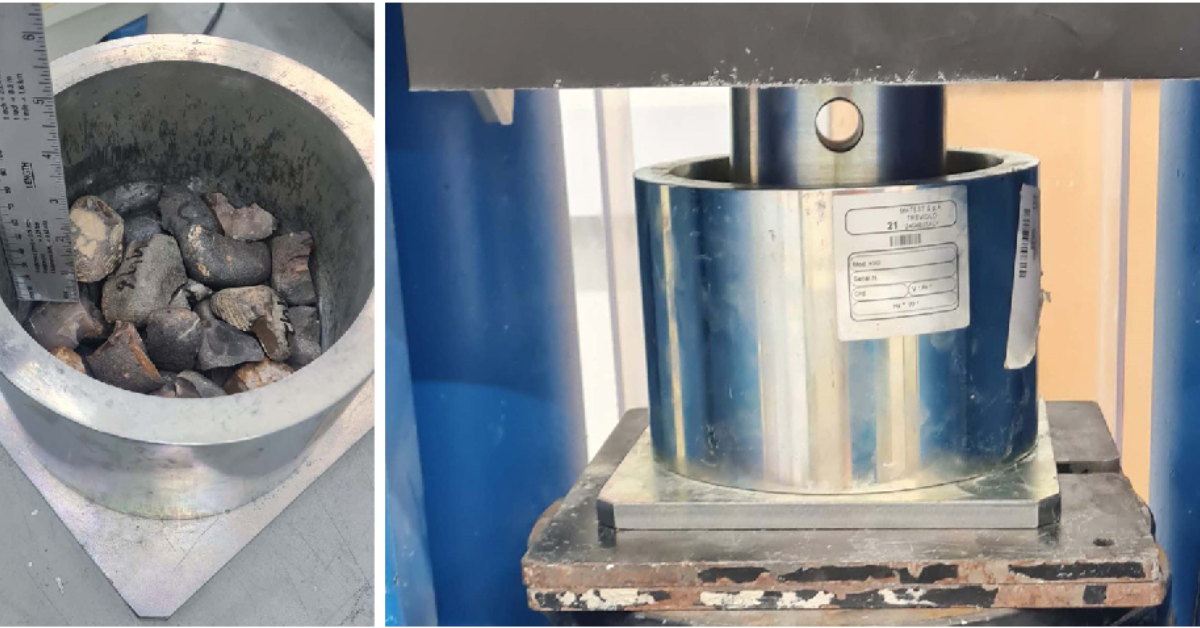

Bước 1: Mẫu đá được chia thành 3 lớp bằng nhau khi cho vào xi lanh thép tiêu chuẩn. Mỗi lớp sử dụng thanh thép chọc đầm 25 lần một cách đều tay nhằm đảm bảo các hạt đá được sắp xếp chặt chẽ.

Bước 2: Sau khi đặt pít-tông lên mặt mẫu, toàn bộ xi lanh được đưa vào máy nén để bắt đầu gia tải. Tải trọng tăng dần với tốc độ 4 kN/s cho đến khi đạt lực nén 200 kN.

Bước 3: Khi kết thúc quá trình nén, mẫu được lấy ra khỏi xi lanh và tiến hành rây qua sàng có kích thước lỗ 2,5mm. Bước này nhằm tách riêng phần bụi và các hạt nhỏ bị vỡ vụn.

Bước 4: Kỹ thuật viên sử dụng cân điện tử để xác định chính xác khối lượng phần hạt lọt qua sàng ký hiệu là $$m_1 $$ và khối lượng mẫu ban đầu là m. Đây là hai thông số để tính toán kết quả.

Các bước tiến hành

3.4. Công thức tính toán kết quả

Độ nén dập Nd tính bằng phần trăm: Nd = (m1 / m) x 100

Trong đó:

• m1: Khối lượng hạt lọt qua sàng 2,5mm (g).

• m: Khối lượng mẫu thử ban đầu (g).

Lưu ý: Kết quả cuối cùng là giá trị trung bình của hai lần thử nghiệm song song trên cùng một loại mẫu vật liệu. Trường hợp sai lệch giữa hai lần thử > 2% thì quy định bắt buộc phải tiến hành thí nghiệm lần thứ ba để đảm bảo tính chính xác cho hồ sơ nghiệm thu.

4. Yêu cầu độ nén dập cho các dự án trọng điểm

Yêu cầu độ nén dập đối với dự án trọng điểm luôn khắt khe nhằm đảm bảo tính bền vững. Kiểm soát chỉ số này giúp công trình chịu được tải trọng lớn và tác động khắc nghiệt.

4.1. Cho bê tông cốt thép và bê tông nhựa

Tiêu chuẩn TCVN 7570:2006 quy định cụ thể mức độ nén dập cho từng cấp độ bền của bê tông. Những thông số này giúp đảm bảo kết cấu chịu lực đạt được độ ổn định tối ưu nhất.

• Bê tông cấp > B30 (M400 trở lên): Yêu cầu độ nén dập phải đạt mức Nd ≤ 12% đối với đá Macma và Nd ≤ 11% cho đá trầm tích. Chỉ số khắt khe này giúp khối bê tông chịu được áp lực cực cao mà không bị nứt vỡ cốt liệu bên trong.

• Bê tông cấp B15 - B25 (M200 - M350): Quy định độ nén dập giới hạn ở mức Nd ≤ 16% khi sử dụng loại đá Macma. Mức yêu cầu này phù hợp với các cấu kiện dân dụng thông thường, nơi tải trọng tác động lên vật liệu ở ngưỡng vừa phải.

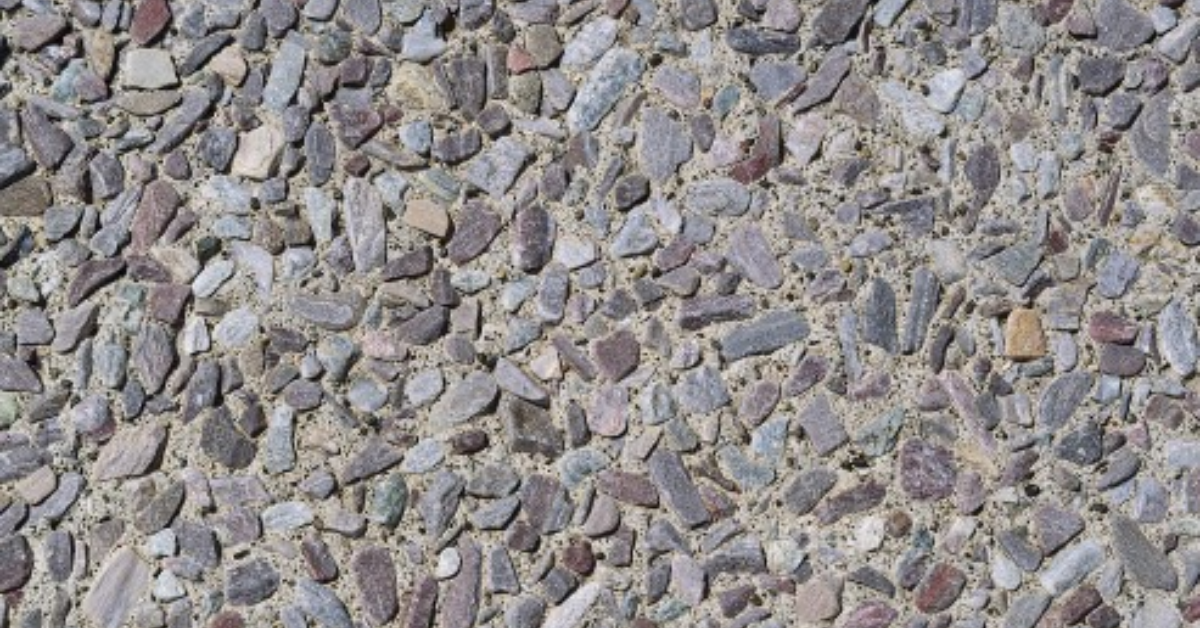

Cho bê tông cốt thép và bê tông nhựa

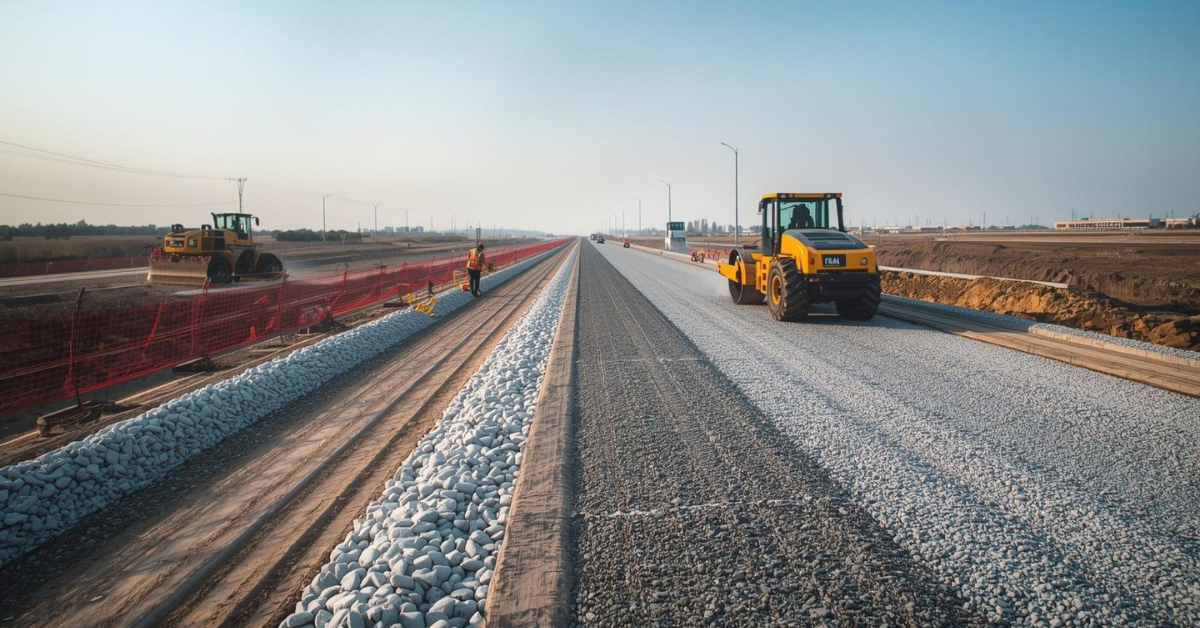

4.2. Cho cấp phối đá dăm đường Cao tốc & Sân bay

Các dự án như Cao tốc Bắc - Nam hay Sân bay Long Thành yêu cầu vật liệu làm lớp móng cực kỳ khắt khe:

• Lớp móng trên (Base): Yêu cầu độ nén dập của cốt liệu thô phải đạt mức ≤ 25% theo TCVN 8859:2011. Chỉ số khắt khe này đảm bảo lớp vật liệu sát mặt đường nhất không bị nghiền vụn dưới áp lực trực tiếp từ bánh xe.

• Lớp móng dưới (Subbase): Quy định độ nén dập giới hạn ở mức ≤ 30-35% nhằm đảm bảo tính ổn định cho nền đường. Chỉ số này cho phép tận dụng các nguồn cốt liệu có độ bền vừa phải nhưng vẫn duy trì khả năng chịu lực nén gián tiếp từ phương tiện giao thông.

Thực tế, các mỏ đá khu vực Đồng Nai của BMT Material thường có độ nén dập rất thấp, chỉ từ 10-14%. Với thông số lý tưởng này, nguồn vật liệu của chúng tôi hoàn toàn đáp ứng và vượt xa các tiêu chuẩn khắt khe nhất tại các dự án trọng điểm.

Cho cấp phối đá dăm đường Cao tốc & Sân bay

5. BMT Material: Đối tác cung ứng đá xây dựng chuẩn TCVN cho hạ tầng

BMT Material tự hào là đối tác cung ứng đá xây dựng đạt chuẩn TCVN cho hạ tầng. Chúng tôi cam kết mang lại nguồn vật liệu bền bỉ, đáp ứng nghiêm ngặt các yêu cầu kỹ thuật cao nhất.

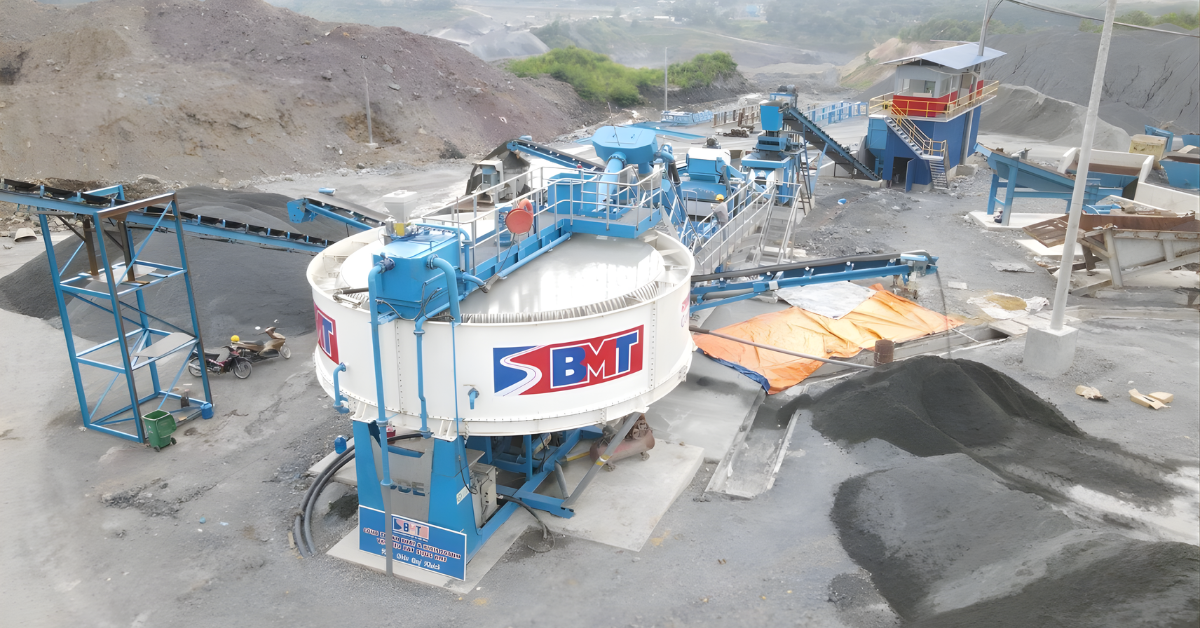

5.1. Cam kết chất lượng từ mỏ

BMT Material thấu hiểu rằng "một viên đá yếu làm hỏng cả con đường". Do đó, quy trình kiểm soát chất lượng (QC) của chúng tôi luôn bao gồm việc thực hiện thí nghiệm độ nén dập định kỳ tại các mỏ liên kết để đảm bảo tính đồng nhất của vật liệu.

Chúng tôi ưu tiên khai thác và cung ứng nguồn đá Granite và Basalt có cường độ chịu lực cực cao, phù hợp cho những hạng mục khắc nghiệt nhất. Mỗi lô hàng xuất xưởng đều đi kèm chứng chỉ thí nghiệm (LAS) mới nhất, giúp nhà thầu hoàn toàn yên tâm về tiêu chuẩn kỹ thuật khi nghiệm thu.

Cam kết chất lượng từ mỏ

5.2. Năng lực cung ứng cho dự án lớn

Hệ thống logistics đường bộ tối ưu giúp BMT Material luôn đảm bảo tiến độ vận chuyển cho các công trình trọng điểm. Chúng tôi tập trung phục vụ khu vực TP. Thủ Đức, TP.HCM và các tỉnh lân cận với quy trình điều phối xe chuyên nghiệp, xuyên suốt.

Khả năng đáp ứng khối lượng đá cực lớn cho các gói thầu hạ tầng giao thông quy mô là thế mạnh cốt lõi của đơn vị. Sự linh hoạt trong cung ứng giúp các nhà thầu yên tâm đẩy nhanh tiến độ thi công mà không lo ngại tình trạng thiếu hụt vật liệu.

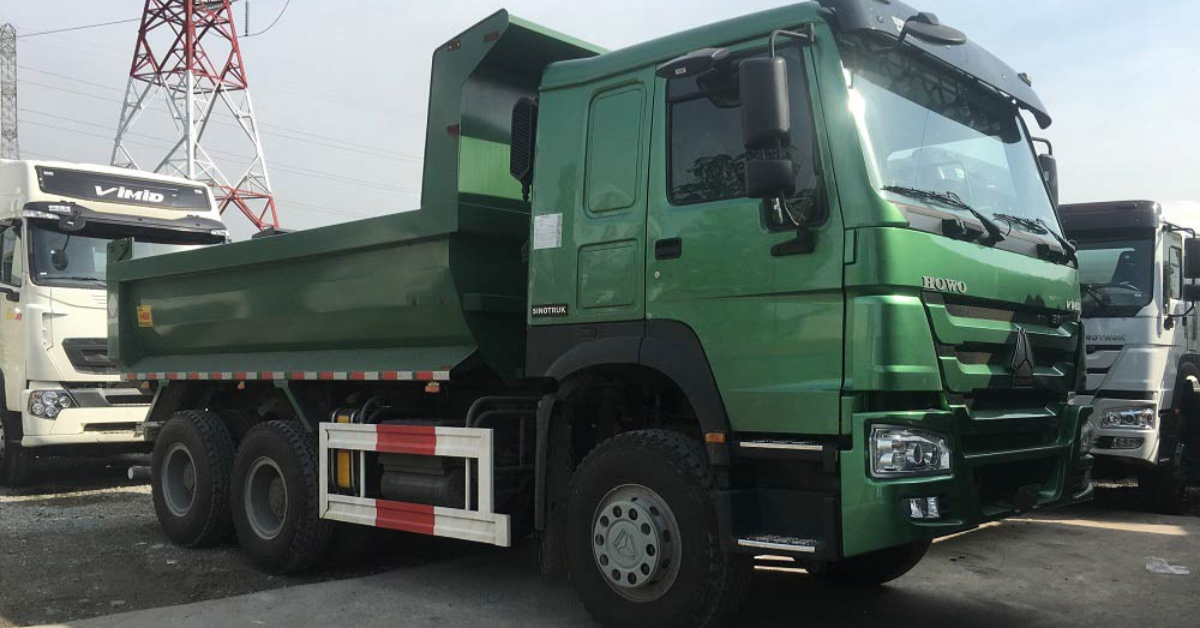

Năng lực cung ứng cho dự án lớn

6. Các câu hỏi thường gặp về thí nghiệm độ nén dập

Các câu hỏi thường gặp về thí nghiệm độ nén dập giúp làm rõ những thắc mắc kỹ thuật phổ biến. Phần giải đáp này hỗ trợ kỹ sư và nhà thầu nắm vững quy chuẩn thi công.

6.1. Tại sao hai lần thí nghiệm cùng một mẫu lại cho kết quả khác nhau?

Sự khác biệt kết quả giữa hai lần thí nghiệm thường do thao tác chọc đầm mẫu không đều tay hoặc bước sàng tách hạt chưa kỹ lưỡng. Những sai sót nhỏ trong quá trình vận hành thủ công này dễ dẫn đến biến thiên số liệu dù dùng chung một mẫu thử.

Tại sao hai lần thí nghiệm cùng một mẫu lại cho kết quả khác nhau?

6.2. Độ nén dập có thay đổi theo thời gian không?

Về lý thuyết, đá tự nhiên có tính chất cơ lý khá ổn định nhưng quá trình vận chuyển và bốc xếp nhiều lần có thể làm phát sinh các vết vi nứt. Điều này gián tiếp làm thay đổi nhẹ chỉ số độ nén dập khi mẫu được kiểm tra sau một hành trình dài.

6.3. Có thể dùng đá vôi làm đường cao tốc không?

Đá vôi có thể dùng làm đường cao tốc nếu chỉ số độ nén dập đạt yêu cầu, tuy nhiên loại đá này thường mềm hơn đá Granite. Do đó, đá vôi ít được ưu tiên cho các lớp móng trên chịu lực lớn mà thường dùng cho các hạng mục phụ trợ.

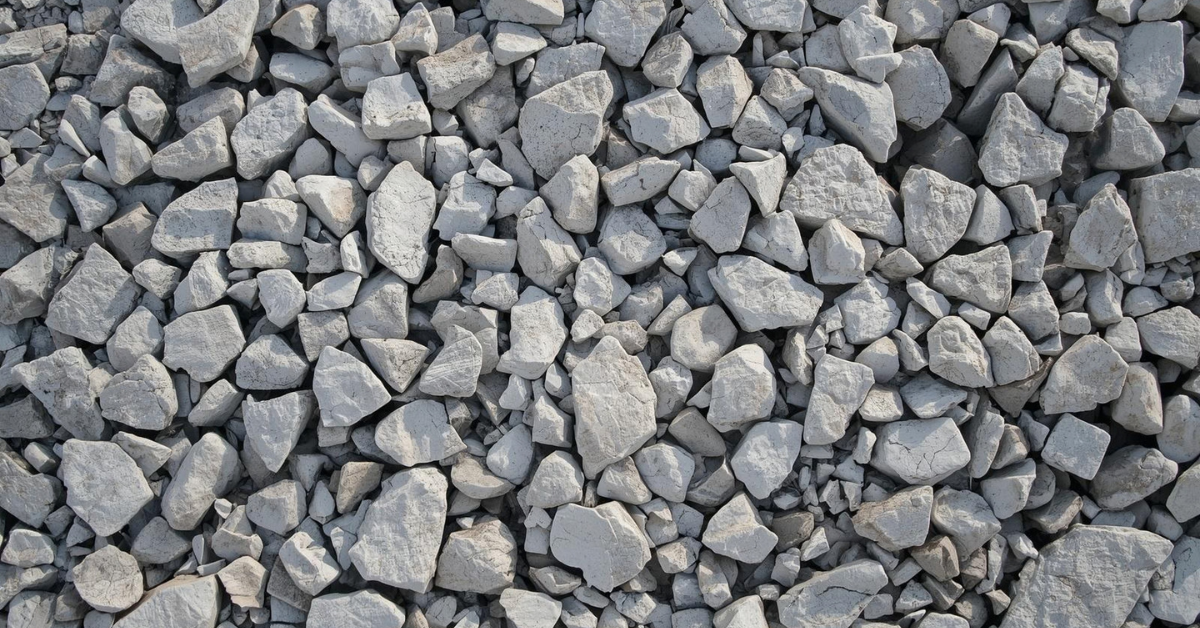

Có thể dùng đá vôi làm đường cao tốc không?

Tóm lại, độ nén dập của đá xây dựng là thông số kỹ thuật không thể tách rời trong quy trình kiểm soát chất lượng cốt liệu. Việc thực hiện thí nghiệm đúng tiêu chuẩn TCVN 7572-11:2006 giúp đảm bảo tính an toàn và bền vững cho mọi kết cấu xây dựng. Nếu bạn còn bất kỳ thắc mắc nào hoặc cần tư vấn sâu hơn về vật liệu chuẩn kỹ thuật, hãy liên hệ với BMT Material để được hỗ trợ báo giá và cung cấp đầy đủ thông tin chi tiết cho dự án.
