Độ nén dập xilanh ở trạng thái bão hòa nước: Tiêu chuẩn và quy trình thử nghiệm

Độ nén dập xilanh ở trạng thái bão hòa nước là chỉ tiêu kỹ thuật quan trọng để đánh giá chất lượng cốt liệu đá trong xây dựng cầu đường và sân bay. Chỉ số này phản ánh khả năng chịu lực của vật liệu khi tiếp xúc trực tiếp với môi trường ẩm ướt. Trong bài viết này, BMT Material sẽ giúp bạn hiểu rõ các tiêu chuẩn kỹ thuật, quy trình thử nghiệm và cách lựa chọn nguồn đá có độ nén dập tối ưu.

1. Độ nén dập xilanh ở trạng thái bão hòa nước là gì?

Để hiểu rõ về chất lượng cốt liệu, chúng ta cần nắm vững các định nghĩa về thông số vật lý khi đá tiếp xúc với môi trường thực tế.

1.1. Khái niệm kỹ thuật

Độ nén dập trong xilanh là đại lượng biểu thị khả năng chống lại lực nén vỡ của cốt liệu lớn như đá dăm hoặc sỏi khi chịu tải trọng nén trong xilanh thép tiêu chuẩn. Chỉ số này phản ánh độ bền cơ học và khả năng chịu áp lực của đá, giúp xác định mức độ biến dạng của vật liệu dưới tác động của các phương tiện giao thông. Việc kiểm soát độ nén dập là bước bắt buộc để lựa chọn được nguồn cốt liệu đủ tiêu chuẩn cho các lớp móng đường cao tốc và mặt đường sân bay.

Trạng thái bão hòa nước là điều kiện thí nghiệm khắc nghiệt khi ngâm đá 48 giờ để mô phỏng thực tế làm việc của vật liệu. Quy trình này giúp đánh giá chính xác độ bền kết cấu khi công trình bị ngập nước hoặc chịu độ ẩm cao kéo dài. Thông qua đó, đơn vị thi công có thể ngăn chặn hiện tượng lún sụt do vật liệu suy giảm cường độ khi tiếp xúc môi trường ẩm. Đây là chỉ tiêu then chốt đảm bảo an toàn và tuổi thọ bền vững cho các công trình hạ tầng trọng điểm.

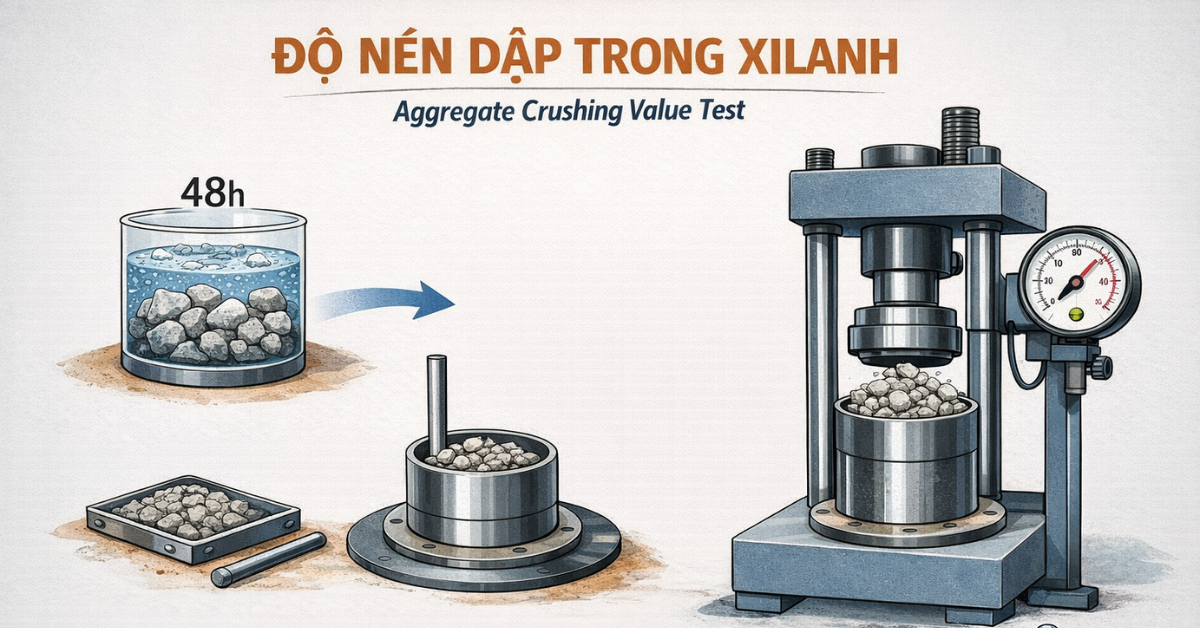

Khái niệm kỹ thuật

1.2. Bảng tiêu chuẩn độ nén dập cho phép

Tùy vào mục đích sử dụng và cấp độ bền của bê tông mà tiêu chuẩn quốc gia có những quy định cụ thể về chỉ số nén dập.

Theo tiêu chuẩn TCVN 7570:2006, mức độ nén dập cho phép được phân chia rõ rệt theo loại bê tông. Đối với bê tông có cấp độ bền trên B25, yêu cầu độ nén dập bão hòa nước phải nhỏ hơn hoặc bằng 8% đối với đá dăm nhằm phục vụ các công trình trọng điểm có yêu cầu kỹ thuật cao.

Đối với các loại bê tông phổ thông như B15 đến B25 dùng trong dân dụng và công nghiệp, chỉ số này được nới lỏng ở mức không quá 12%. Các công trình phụ trợ sử dụng bê tông dưới B15 có thể chấp nhận mức nén dập lên tới 16% mà vẫn đảm bảo an toàn cho cấu trúc chung.

Lưu ý quan trọng: Giá trị độ nén dập càng nhỏ, cốt liệu càng tốt (ít bị vỡ nát). Đá có nguồn gốc trầm tích thường có độ nén dập cao hơn (kém hơn) đá macma (như đá tại mỏ BMT).

2. Tại sao phải thử nghiệm ở trạng thái bão hòa nước?

Việc thí nghiệm trong điều kiện ẩm ướt giúp phản ánh chính xác nhất độ bền lâu dài của vật liệu trước các tác động từ môi trường.

2.1. Mối liên hệ với hệ số hóa mềm (K)

Phép thử này là cơ sở để xác định hệ số hóa mềm của đá gốc. Hệ số K được tính bằng tỷ số giữa cường độ chịu nén ở trạng thái bão hòa và trạng thái khô. Chỉ số này giúp đánh giá khả năng duy trì chất lượng của vật liệu khi tiếp xúc với nước lâu ngày.

Nếu độ nén dập bão hòa tăng vọt so với trạng thái khô chứng tỏ đá có cấu trúc rỗng và liên kết yếu. Những loại đá này thường dễ bị vỡ vụn hoặc biến dạng khi gặp môi trường ẩm ướt. Việc phát hiện sớm các đặc tính này giúp đơn vị thi công loại bỏ vật liệu không đạt yêu cầu.

Đá đạt chuẩn cho cao tốc phải có hệ số hóa mềm K >= 0.75 tùy theo quy định của từng tầng kết cấu. Tiêu chuẩn này đảm bảo công trình luôn bền vững và chịu tải tốt trong mọi điều kiện thời tiết. Đây là yêu cầu kỹ thuật bắt buộc để đảm bảo tuổi thọ cho các dự án hạ tầng lớn.

Mối liên hệ với hệ số hóa mềm (K)

2.2. Loại bỏ đá kém chất lượng

Nhiều mỏ đá vôi hoặc đá phong hóa nhẹ có thể đạt cường độ nén rất tốt khi ở trạng thái khô ráo. Tuy nhiên, cường độ này thường sụt giảm nghiêm trọng khi đá bị ướt, gây nguy hiểm cho kết cấu công trình. Việc kiểm tra trong điều kiện ẩm giúp nhận diện chính xác những loại vật liệu không ổn định này.

Chỉ tiêu bão hòa nước giúp chủ đầu tư và tư vấn giám sát loại bỏ ngay các lô đá kém chất lượng từ đầu. Điều này giúp tránh hiện tượng lún sụt nền đường sau các đợt mưa lớn, một vấn đề nhức nhối tại Việt Nam. Kiểm soát chặt chẽ chỉ số này là giải pháp tối ưu để bảo vệ chất lượng dự án giao thông

Loại bỏ đá kém chất lượng

3. Quy trình thí nghiệm theo TCVN 7572-11:2006

Quy trình thực hiện cần tuân thủ nghiêm ngặt các bước về thiết bị và trình tự thao tác để kết quả đạt được có độ chính xác cao nhất.

3.1. Thiết bị và dụng cụ chuẩn bị

Việc chuẩn bị đầy đủ và hiệu chuẩn chính xác các thiết bị chuyên dụng là điều kiện tiên quyết để kiểm soát tốt tốc độ gia tải, hạn chế sai số hệ thống và đảm bảo tính độ tin cậy của số liệu đo đạc:

• Máy nén thủy lực áp lực cao: Thiết bị gia tải phải là dòng máy nén thủy lực chuyên dụng có lực nén tối thiểu 500 kN, được trang bị đồng hồ đo áp lực đạt cấp chính xác tối thiểu cấp 1 với sai số cho phép không quá một phần trăm. Yêu cầu bắt buộc là hệ thống điều khiển phải cho phép tùy chỉnh và duy trì tốc độ gia tải ổn định ở mức 40 kN trên mỗi phút trong suốt quá trình thí nghiệm để hành vi phá hủy cốt liệu diễn ra đồng đều.

• Hệ thống xilanh thép tiêu chuẩn: Sử dụng bộ xilanh bằng thép cứng chịu lực cao, chống biến dạng bề mặt. Tùy thuộc vào kích cỡ hạt lớn nhất của mẫu cốt liệu, kỹ thuật viên sẽ lựa chọn loại đường kính trong 75 milimét đối với hạt nhỏ hoặc 150 milimét đối với cỡ hạt thông thường từ 10 milimét đến 20 milimét. Cấu trúc bộ xilanh phải đồng bộ hoàn toàn, bao gồm thân xilanh, đáy rời chịu lực và pít-tông truyền lực vừa khít để tránh tình trạng kẹt mẫu hoặc tràn cốt liệu ra ngoài khi ép.

• Bộ sàng tiêu chuẩn phân loại cỡ hạt: Quá trình đánh giá kết quả đòi hỏi hệ thống sàng rây tiêu chuẩn có khung bằng thép không gỉ, lưới sàng dệt chính xác cao. Trong đó, sàng có kích thước lỗ 2.5 milimét đóng vai trò chủ đạo nhằm phân tách và xác định chính xác lượng hạt bị vỡ nát sau khi chịu tải. Ngoài ra, cần trang bị thêm các sàng kích cỡ lớn hơn để chuẩn bị cỡ hạt mẫu ban đầu và hệ thống máy lắc sàng để tối ưu hóa thời gian phân tách.

• Cân điện tử và dụng cụ hỗ trợ Để phục vụ công tác định lượng, phòng thí nghiệm cần trang bị cân điện tử có độ chính xác đến 0.1 gam đối với mẫu nhỏ hoặc 1 gam đối với mẫu lớn. Đi kèm với đó là các dụng cụ phụ trợ tiêu chuẩn bao gồm: thanh đầm bằng thép bo tròn đầu để điền đầy mẫu vào xilanh, tủ sấy có bộ điều khiển nhiệt độ tự động duy trì ổn định ở mức 105 độ đến 110 độ và chổi quét lông mềm để thu hồi triệt để lượng bột mịn sau khi sàng.

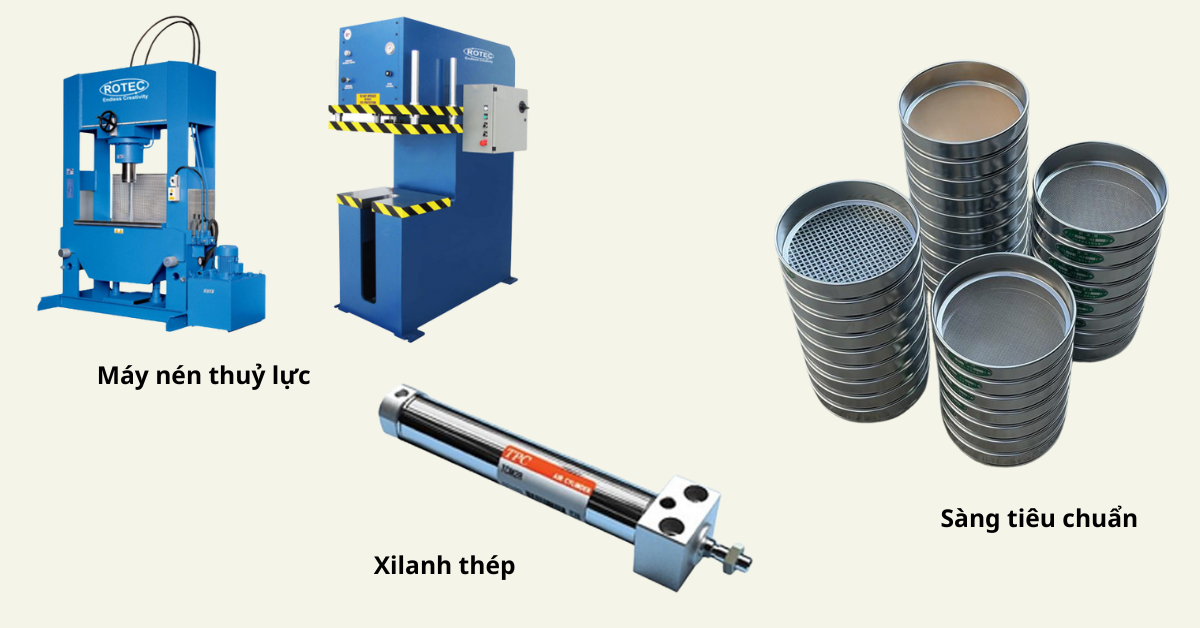

Thiết bị và dụng cụ chuẩn bị

3.2. Các bước tiến hành chi tiết

Quy trình thực hiện được chia thành các giai đoạn cụ thể từ xử lý mẫu đến khi thu thập số liệu cuối cùng:

Để kết quả thí nghiệm đạt độ chính xác cao và phản ánh đúng bản chất cơ lý của vật liệu, quy trình thực hiện phải tuân thủ nghiêm ngặt theo các giai đoạn tuần tự sau đây:

• Bước 1: Chuẩn bị và làm sạch mẫu cốt liệu

Kỹ thuật viên tiến hành sàng cốt liệu qua bộ rây tiêu chuẩn để chọn đúng cỡ hạt theo quy định, thông thường là nhóm hạt từ 10 milimét đến 20 milimét hoặc từ 20 milimét đến 40 milimét. Sau khi phân loại, mẫu đá phải được rửa sạch bằng nước để loại bỏ hoàn toàn bụi bẩn, bùn đất hoặc các hạt mịn bám dính quanh bề mặt hạt đá, tránh làm sai lệch khối lượng bột nghiền sau này.

• Bước 2: Ngâm bão hòa nước cho cốt liệu

Mẫu đá sau khi làm sạch được đem ngâm hoàn toàn trong nước sạch ở điều kiện nhiệt độ phòng với thời gian duy trì tối thiểu là 48 giờ liên tục. Quá trình này đảm bảo toàn bộ các lỗ rỗng hở bên trong cấu trúc của hạt đá được lấp đầy nước cho đến khi khối lượng vật liệu đạt trạng thái ổn định và không còn thay đổi, giúp mô phỏng chính xác điều kiện làm việc bất lợi của cốt liệu.

• Bước 3: Lau ráo đưa về trạng thái bão hòa khô bề mặt

Vớt toàn bộ mẫu cốt liệu ra khỏi chậu ngâm và trải đều lên một tấm vải thấm hút tốt hoặc sử dụng khăn ẩm để lau sạch màng nước dư thừa bám phía ngoài. Mục tiêu của bước này là đưa đá về đúng trạng thái kỹ thuật tiêu chuẩn gọi là bão hòa bề mặt khô, nghĩa là bên trong hạt đá vẫn ngậm đủ nước nhưng bề mặt bên ngoài đã ráo hoàn toàn và không còn ánh nước.

• Bước 4: Nạp mẫu và đầm chặt vào xilanh thép

Kỹ thuật viên tiến hành đổ mẫu đá đã lau ráo vào trong xilanh thép theo từng lớp đều nhau, thông thường chia làm ba lớp đối với xilanh lớn. Sau khi đổ mỗi lớp, sử dụng thanh đầm tiêu chuẩn để dằn chặt hoặc đặt lên bàn rung theo số lần quy định nhằm giúp các hạt đá tự sắp xếp, điền đầy các khoảng trống và đạt được độ chặt cấu trúc tối ưu trước khi chịu lực.

• Bước 5: Gia tải áp lực bằng máy nén thủy lực

Đặt pít-tông truyền lực vào miệng xilanh một cách cân đối, sau đó đưa toàn bộ hệ thống lên bệ máy nén thủy lực và căn chỉnh đúng tâm lực. Tiến hành khởi động máy và tăng tải trọng một cách đều đặn đến mức 200 kN đối với loại xilanh đường kính 150 milimét, yêu cầu thời gian gia tải liên tục phải khống chế nghiêm ngặt trong khoảng từ 100 giây đến 140 giây để đá bị phá hủy từ từ.

• Bước 6: Sàng phân tách và cân khối lượng sau nén

Sau khi xả tải, cẩn thận đổ toàn bộ lượng mẫu đã bị nén vỡ ra khay hứng và tiến hành sàng qua sàng tiêu chuẩn có kích thước lỗ 2.5 milimét bằng máy lắc hoặc lắc tay cho đến khi sạch bột mịn. Cuối cùng, thu gom toàn bộ lượng hạt mịn lọt qua sàng để cân lấy khối lượng ký hiệu là m1, đồng thời cân phần cốt liệu còn sót lại trên mặt sàng để phục vụ cho việc tính toán chỉ số độ nghiền nát.

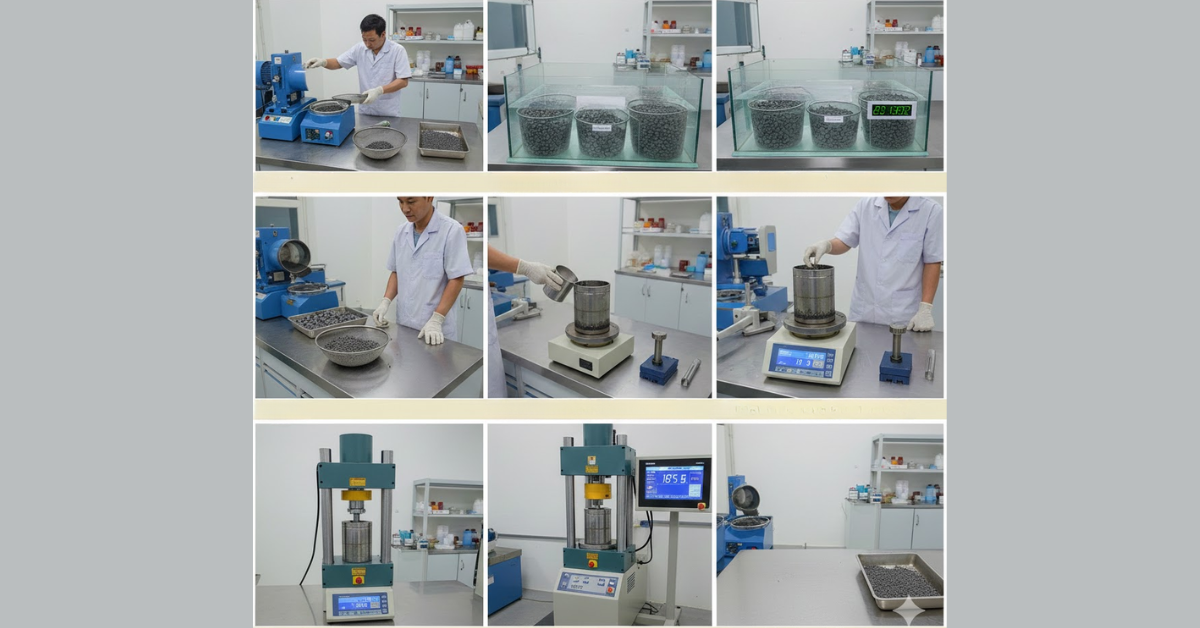

Các bước tiến hành chi tiết

4. BMT Material kiểm soát chỉ tiêu này như thế nào?

Với quy trình quản lý chất lượng khắt khe, đơn vị luôn đảm bảo cung ứng nguồn vật liệu có các chỉ số kỹ thuật vượt trội so với tiêu chuẩn thông thường.

4.1. Nguồn đá Macma cường độ cao

Sản phẩm đá dăm của BMT Material được khai thác từ các mỏ đá Macma (đá phun xuất) tại khu vực Đông Nam Bộ với đặc tính địa chất vượt trội. Loại đá này sở hữu cấu trúc tinh thể đặc xít, ít lỗ rỗng và có độ hút nước cực thấp thường dưới mức 0.5%.

Nhờ cấu trúc bền vững đó, độ chênh lệch giữa độ nén dập khô và bão hòa là không đáng kể, đảm bảo sự ổn định tuyệt đối cho các lớp móng đường cao tốc. Khả năng kháng nước tốt giúp vật liệu không bị biến dạng hay giảm cấp chất lượng dưới tác động của môi trường ẩm ướt.

Sự đầu tư vào nguồn nguyên liệu chất lượng cao là nền tảng để thương hiệu khẳng định vị thế trong ngành cung ứng vật liệu xây dựng hạ tầng.

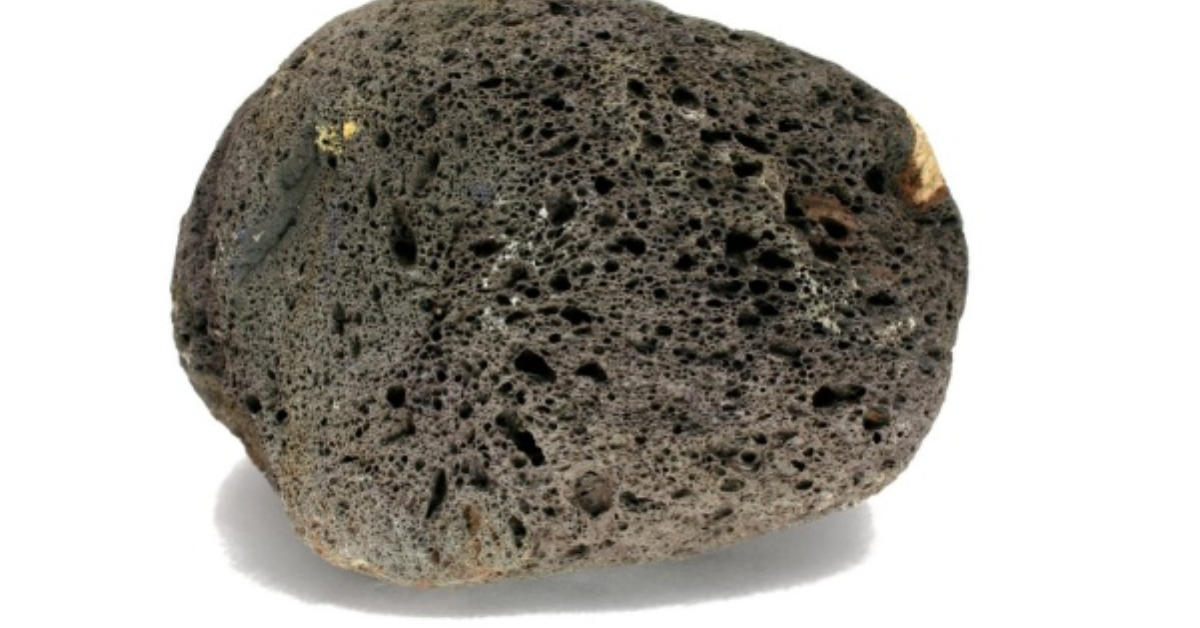

Nguồn đá Macma cường độ cao

4.2. Cam kết chất lượng cho dự án trọng điểm

Chúng tôi cung cấp hồ sơ thí nghiệm định kỳ cho từng lô hàng, đảm bảo độ nén dập xilanh ở trạng thái bão hòa nước luôn nhỏ hơn hoặc bằng 10%. Chỉ số này vượt xa mức tiêu chuẩn bê tông B25 thông thường, đáp ứng tốt các yêu cầu khắt khe của những nhà thầu lớn.

Sản phẩm cung ứng ra thị trường luôn đi kèm đầy đủ chứng chỉ chất lượng và kết quả kiểm định từ các phòng las uy tín. Điều này giúp khách hàng hoàn toàn yên tâm về tính bền vững và an toàn kỹ thuật khi sử dụng vật liệu cho các dự án hạ tầng giao thông trọng điểm.

Chỉ số độ nén dập xilanh ở trạng thái bão hòa nước đóng vai trò quyết định đến độ bền và tính ổn định của mọi công trình xây dựng. Việc nắm vững quy trình thử nghiệm và lựa chọn nguồn cốt liệu từ đá Macma chất lượng cao sẽ giúp giảm thiểu rủi ro hư hỏng kết cấu do tác động của nước. Hy vọng những thông tin chi tiết trên đã giúp bạn có cái nhìn toàn diện về tiêu chuẩn kỹ thuật này. Nếu còn thắc mắc hoặc cần tư vấn sâu hơn về vật liệu xây dựng, liên hệ với BMT Material để được hỗ trợ kỹ thuật tận tình và nhận báo giá chính xác nhất.
