Độ hút nước của cát nghiền: Tiêu chuẩn TCVN và giải pháp xử lý bê tông

Người viết: Quynh Luu lúc 31.05.2026
Bài viết chuyên môn

Trong xây dựng hạ tầng, kiểm soát hệ số lu lèn và độ hút nước của cát nghiền là yếu tố sống còn quyết định độ bền kết cấu. Việc bỏ qua đặc tính cơ lý vật liệu thường dẫn đến lãng phí xi măng, nứt vỡ bề mặt hoặc sai lệch mác thiết kế. Bài viết từ BMT Material sẽ phân tích chi tiết thông số kỹ thuật, cách tối ưu cấp phối và giải pháp chọn vật liệu chuẩn xác. Điều này giúp nhà thầu tiết kiệm chi phí mà vẫn đảm bảo nghiệm thu đúng tiêu chuẩn hiện hành.

1. Độ hút nước của cát nghiền là gì?

Trong công nghệ bê tông, độ hút nước của cát nghiền là thông số xác định khả năng hấp thụ nước vào các lỗ rỗng hở của hạt cốt liệu. Chỉ số này được tính bằng tỷ lệ phần trăm giữa lượng nước giữ lại khi hạt ở trạng thái bão hòa khô bề mặt (SSD) so với khối lượng hạt khô tuyệt đối.

1.1. Tại sao cát nghiền hút nước nhiều hơn cát sông?

Trên thực tế, cát nghiền thường có độ hút nước cao hơn cát sông tự nhiên do hai yếu tố kỹ thuật sau:

Hình dáng và cấu trúc bề mặt: Cát sông trải qua quá trình mài mòn tự nhiên nên hạt thường tròn, trơn nhẵn. Ngược lại, cát nghiền có bề mặt nhám, góc cạnh sắc nhọn và nhiều vết nứt vi mô hình thành trong quá trình va đập cơ học. Cấu trúc này làm tăng diện tích bề mặt tiếp xúc và khả năng giữ nước vật lý của hạt cát.
Hàm lượng bột đá (Hạt mịn): Quy trình nghiền đá luôn tạo ra một lượng hạt mịn (bột đá) nhất định. Các hạt siêu mịn này có năng lượng bề mặt lớn, dễ dàng hấp thụ và giữ nước mạnh mẽ hơn so với các hạt cát lớn.

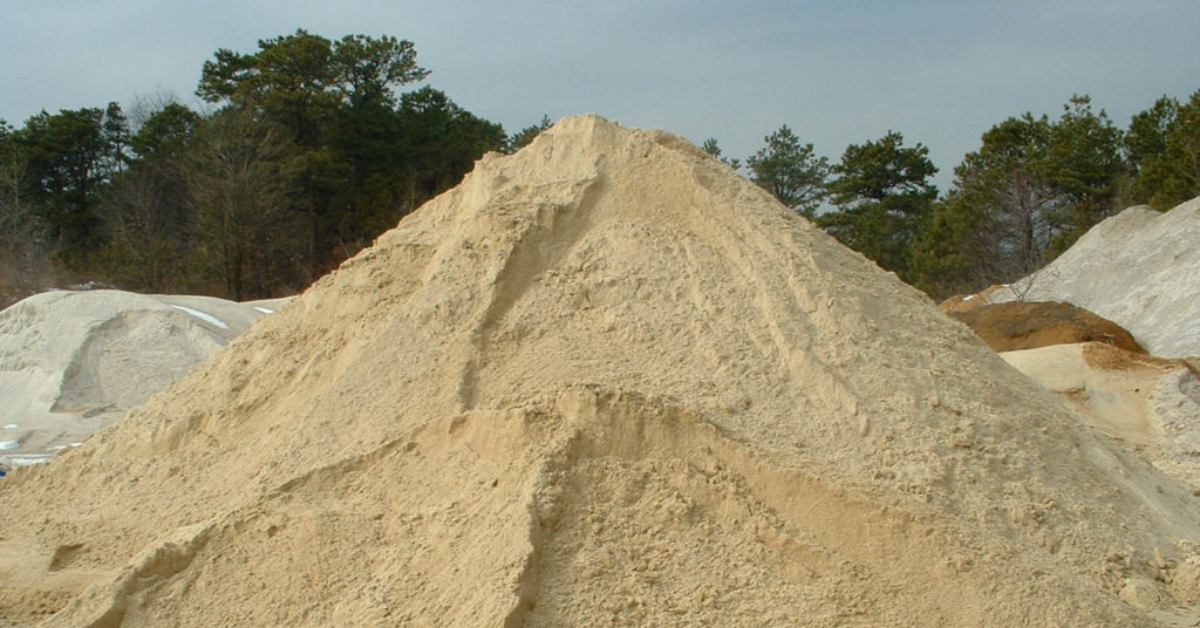

Tại sao cát nghiền hút nước nhiều hơn cát sông?

1.2. So sánh chỉ số thực tế

Việc nắm rõ sự khác biệt giữa hai loại cát giúp kỹ sư điều chỉnh lượng nước nhào trộn một cách chính xác:

Cát sông: Độ hút nước thường rất thấp, thường dưới 1.0%.
Cát nghiền: Chỉ số này dao động rộng hơn, từ 1.5% đến 3.0%, tùy thuộc vào bản chất đá mẹ và dây chuyền công nghệ sản xuất.

Lưu ý: Cát nghiền từ BMT Material được sản xuất từ nguồn đá Granite và Bazan chất lượng cao. Nhờ áp dụng công nghệ nghiền phản kích VSI hiện đại, các hạt cát được vo tròn, giảm bớt góc cạnh sắc nhọn và vết nứt vi mô, giúp duy trì độ hút nước ở mức thấp và ổn định nhất.

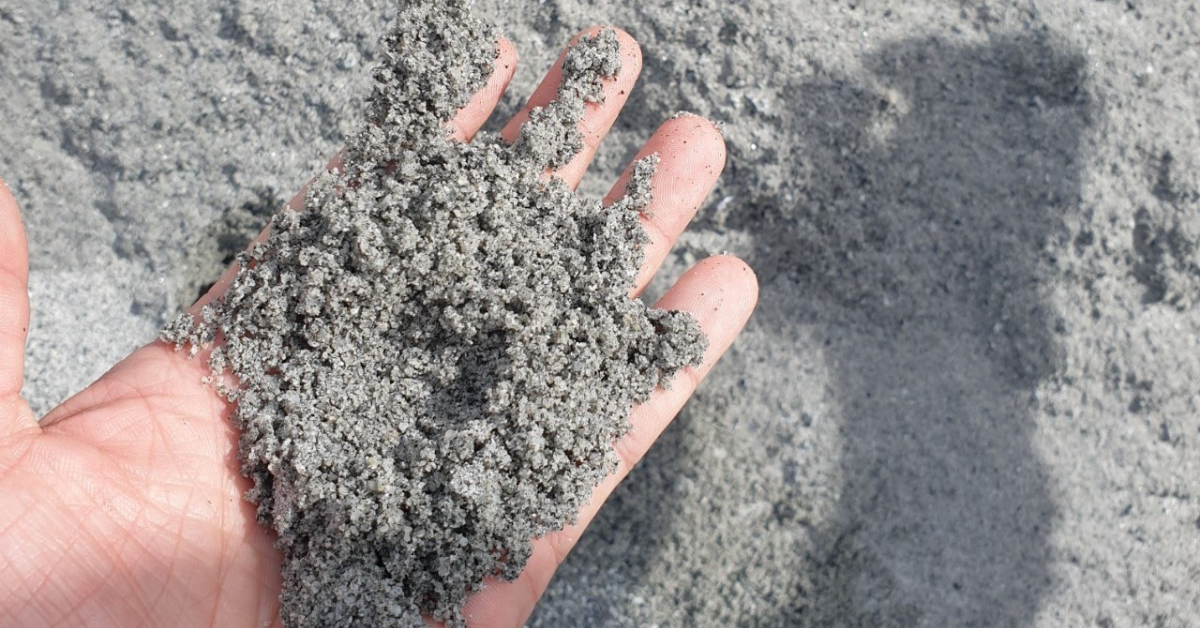

So sánh chỉ số thực tế

2. Quy định về độ hút nước của cát nghiền theo TCVN 9205:2012

Để đảm bảo tính đồng nhất và an toàn cho kết cấu, TCVN 9205:2012 đã đưa ra những quy định cụ thể về chỉ tiêu cơ lý cho cát nghiền dùng trong sản xuất bê tông và vữa.

2.1. Giới hạn cho phép đối với bê tông và vữa

Tùy vào mục đích sử dụng và yêu cầu cường độ, độ hút nước của cát nghiền cần được khống chế ở các mức khác nhau:

Bê tông cấp cao (Mác > M400): Các chuyên gia khuyến nghị độ hút nước nên < 2.5%. Ở các mác bê tông cao, tỷ lệ nước/xi măng (W/C) rất thấp, nếu cát hút nước quá mạnh sẽ làm hỗn hợp bê tông nhanh mất độ sụt, gây khó khăn cho việc bơm và đầm nén.
Bê tông thông thường và vữa xây trát: Chỉ số này có thể nới lỏng lên mức 3.0% - 3.5%. Tuy nhiên, đơn vị thi công bắt buộc phải tính toán bù lại lượng nước bị hấp thụ để đảm bảo hỗn hợp vữa có đủ độ dẻo và khả năng giữ nước cho quá trình đông kết.

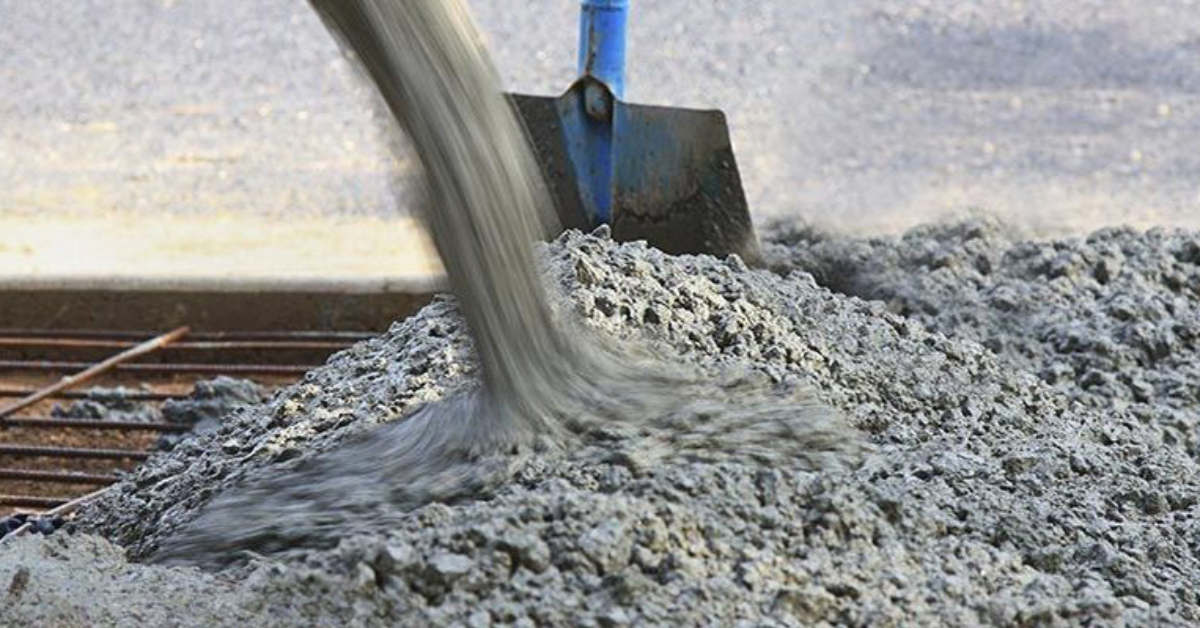

Giới hạn cho phép đối với bê tông và vữa

2.2. Ý nghĩa của chỉ số bão hòa bề mặt (SSD)

Trong kỹ thuật thí nghiệm cốt liệu, trạng thái bão hòa khô bề mặt (Saturated Surface Dry - SSD) là điều kiện lý tưởng nhất để tính toán cấp phối.

Trạng thái SSD là gì? Đây là trạng thái mà các lỗ rỗng bên trong hạt cát đã no nước, nhưng lớp bề mặt bên ngoài hoàn toàn khô ráo.
Tại sao phải dựa trên SSD? Nếu cát quá khô, nó sẽ hút nước từ vữa xi măng. Nếu cát quá ướt (nước bám trên bề mặt), nó sẽ làm tăng lượng nước tự do, gây loãng vữa. Do đó, thiết kế cấp phối chuẩn phải dựa trên khối lượng ở trạng thái SSD để đảm bảo tỷ lệ W/C không bị biến động, giúp kiểm soát chính xác cường độ bê tông sau khi đóng rắn.

3. Ảnh hưởng của độ hút nước đến chất lượng bê tông

Độ hút nước không chỉ là một con số thí nghiệm; nó tác động trực tiếp đến quá trình thi công và độ bền lâu dài của kết cấu. Nếu kỹ sư không điều chỉnh lượng nước nhào trộn kịp thời, bê tông rất dễ gặp các sự cố sau:

3.1. Mất độ sụt (Slump Loss) nhanh chóng

Cát nghiền có độ hút nước cao khi ở trạng thái khô sẽ hoạt động như một miếng bọt biển, hút nước từ hồ xi măng ngay khi vừa nhào trộn.

Hậu quả: Hỗn hợp bê tông bị mất độ sụt nhanh hơn dự tính, dẫn đến tình trạng khô cứng khi chưa kịp đổ vào cốp pha.
Rủi ro thi công: Gây khó khăn cho công tác đầm nén, làm tăng nguy cơ tắc ống bơm bê tông tại công trường, đặc biệt là với các dự án nhà cao tầng đòi hỏi bơm bê tông lên cao.

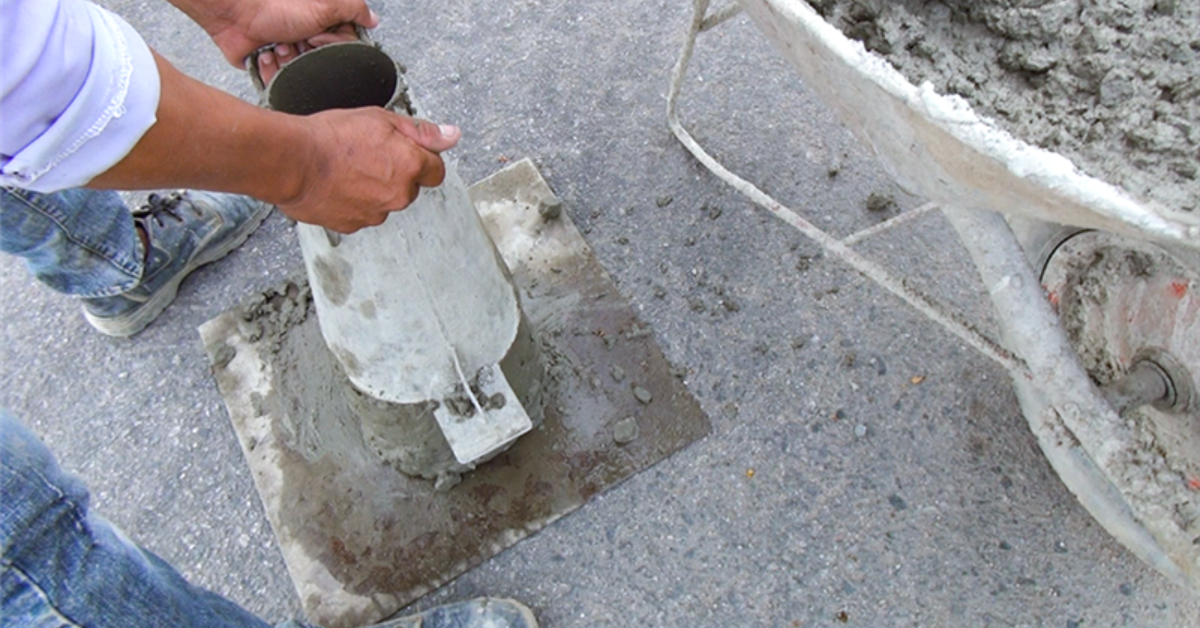

Mất độ sụt (Slump Loss) nhanh chóng

3.2. Ảnh hưởng đến cường độ chịu nén và độ bền

Sai lầm phổ biến nhất tại công trường khi thấy bê tông bị khô là tự ý thêm nước để dễ thi công. Điều này dẫn đến những hệ lụy nghiêm trọng:

Giảm cường độ: Việc thêm nước tùy tiện làm tăng tỷ lệ nước/xi măng (W/C) vượt mức thiết kế. Theo quy luật vật lý, tỷ lệ W/C tăng sẽ làm giảm cường độ chịu nén và tăng độ rỗng khí bên trong bê tông.
Nứt co ngót dẻo (Plastic Shrinkage): Khi cát hút nước mạnh từ vữa, tốc độ bay hơi nước trên bề mặt diễn ra không đều, dễ gây ra các vết nứt chân chim ngay khi bê tông chưa kịp đóng rắn.

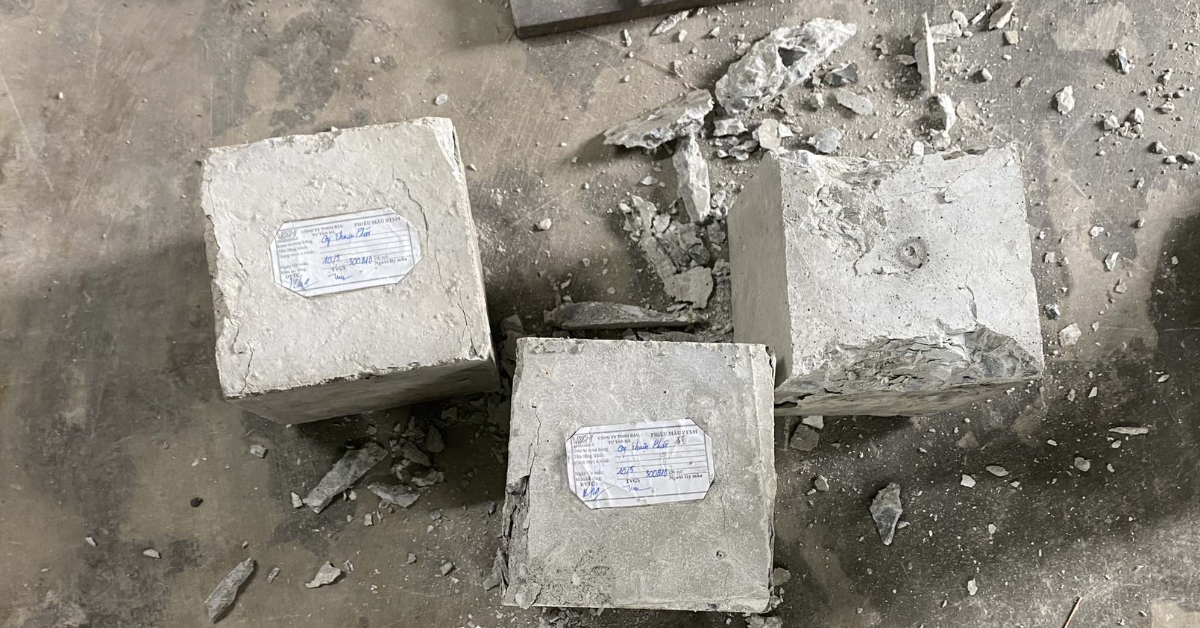

Ảnh hưởng đến cường độ chịu nén và độ bền

4. Giải pháp kỹ thuật xử lý độ hút nước khi thi công

Việc cát nghiền hút nước là một đặc tính vật lý tự nhiên, tuy nhiên chúng ta hoàn toàn có thể kiểm soát được bằng các biện pháp kỹ thuật bài bản để không làm ảnh hưởng đến chất lượng bê tông:

4.1. Quy trình tưới ẩm cốt liệu tại bãi trữ

Đây là giải pháp chủ động nhằm đưa cát về trạng thái ổn định nhất trước khi đưa vào nhào trộn.

Nguyên tắc: Làm cho các hạt cát đạt đến trạng thái gần bão hòa trước khi nạp vào phễu cân, ngăn chặn việc cát tranh cướp nước của xi măng trong cối trộn.
Cách thực hiện: Tại kho bãi hoặc tại các trạm trộn chuyên nghiệp, chúng tôi khuyến nghị lắp đặt hệ thống phun sương tự động. Duy trì độ ẩm của cát ở mức khoảng 3% - 5% sẽ giúp hạt cát luôn ở trạng thái SSD hoặc hơi ẩm, giúp cấp phối ổn định hơn.

4.2. Điều chỉnh thiết kế cấp phối (Mix Design)

Kỹ sư trạm trộn cần thường xuyên cập nhật số liệu thực tế thay vì chỉ áp dụng công thức cứng nhắc trên giấy tờ.

Thí nghiệm nhanh: Sử dụng máy đo độ ẩm hồng ngoại hoặc phương pháp sấy nhanh bằng lò vi sóng để xác định độ ẩm thực tế của cát tại thời điểm trộn (ít nhất 2 lần/ca làm việc).
Công thức bù nước: Để duy trì tỷ lệ W/C chuẩn, lượng nước nhào trộn thực tế cần được điều chỉnh theo công thức: Lượng nước thêm = khối lượng cát x (độ hút nước bão hoà - độ ẩm hiện tại)

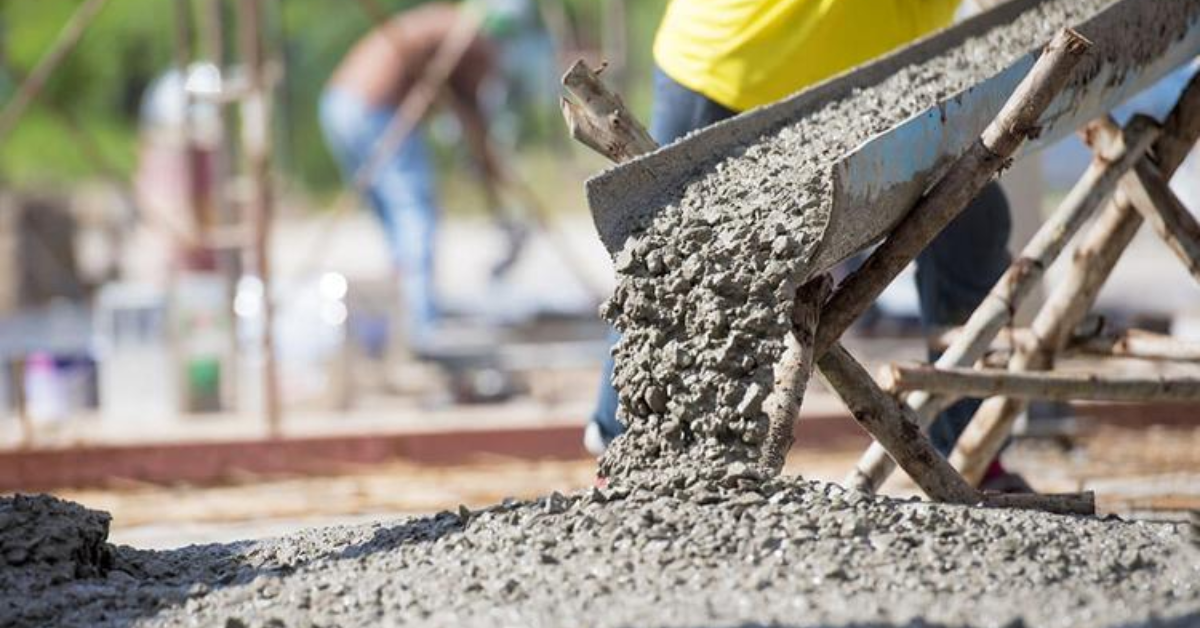

Điều chỉnh thiết kế cấp phối (Mix Design)

4.3. Sử dụng phụ gia hóa học thế hệ mới

Đối với các dòng bê tông yêu cầu độ sụt cao hoặc bê tông tự đầm, việc sử dụng phụ gia là giải pháp tối ưu nhất.

Phụ gia siêu dẻo gốc Polycarboxylate (PCE): Đây là công nghệ hiện đại nhất giúp duy trì độ sụt mà không cần tăng lượng nước trộn.
Cơ chế hoạt động: Các phân tử Polymer PCE sẽ bao bọc xung quanh hạt xi măng và các hạt bột đá mịn trong cát nghiền. Chúng tạo ra lực đẩy tĩnh điện và cản trở không gian, giúp giảm ma sát giữa các hạt, từ đó giảm đáng kể nhu cầu nước nhào trộn mà vẫn đảm bảo hỗn hợp có độ chảy tốt.

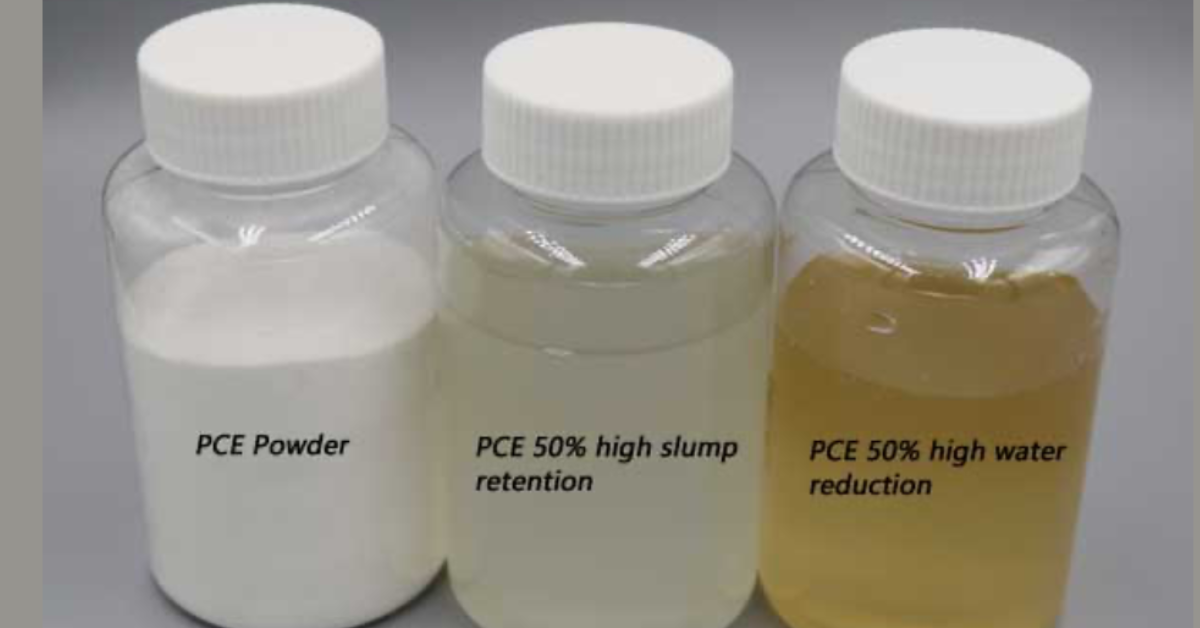

Sử dụng phụ gia hóa học thế hệ mới

5. Phương pháp thí nghiệm xác định độ hút nước

Để kết quả thí nghiệm phản ánh đúng bản chất vật liệu, quá trình thực hiện phải tuân thủ nghiêm ngặt quy trình trong TCVN 7572-4:2006. Đây là phương pháp phổ biến nhất để xác định độ hút nước của cốt liệu nhỏ.

5.1. Dụng cụ và mẫu thử

Các thiết bị cần thiết bao gồm:

Cân kỹ thuật: Độ chính xác đến 0.1g.
Tủ sấy: Có bộ phận điều khiển nhiệt độ tự động duy trì ở mức 110 ± 5°C.
Bộ côn thử độ sụt cát (Cone test): Gồm một côn kim loại hình nón cụt và chày đầm tiêu chuẩn.
Bình đo tỷ trọng hoặc khay đựng mẫu.

5.2. Các bước thực hiện theo TCVN

Quy trình thí nghiệm được thực hiện qua 4 giai đoạn chính để đưa cát về trạng thái bão hòa khô bề mặt (SSD):

Bước 1: Ngâm mẫu

Mẫu cát nghiền được rửa sạch qua sàng 0.075mm, sau đó ngâm ngập trong nước khoảng 24 giờ để các lỗ rỗng hở bên trong hạt cát được lấp đầy nước hoàn toàn.

Bước 2: Đưa về trạng thái SSD

Sau khi ngâm, gạn bỏ nước và dùng máy sấy hoặc quạt gió để làm khô bề mặt hạt cát một cách từ từ. Để kiểm tra xem cát đã đạt trạng thái SSD hay chưa, ta sử dụng bộ côn thử: Đổ cát vào đầy côn, dùng chày đầm nhẹ 25 lần rồi rút côn thẳng đứng lên.

Kết quả: Nếu khối cát giữ nguyên hình dáng nghĩa là còn quá ẩm. Nếu khối cát hơi sụt xuống (vỡ nhẹ ở đỉnh) ngay khi rút côn, đó chính là thời điểm cát đạt trạng thái bão hòa khô bề mặt (SSD).

Bước 3: Cân và sấy mẫu

Cân ngay khối lượng cát ở trạng thái SSD (ký hiệu là G_ssd).

Cho mẫu vào tủ sấy ở nhiệt độ 110 ± 5°C cho đến khi khối lượng không đổi (thường sau 24 giờ).

Cân lại khối lượng khô tuyệt đối của mẫu (ký hiệu là G_khô).

Bước 4: Tính toán kết quả

Độ hút nước (H_n) được tính theo công thức:

H_n = ((G_ssd - G_khô) / G_khô) x 100%

6. Cát nghiền BMT Material: Kiểm soát độ hút nước tối ưu

Để giải quyết triệt để bài toán về độ hút nước và tính công tác của bê tông, BMT Material đã đầu tư đồng bộ hệ thống dây chuyền sản xuất hiện đại, đưa cát nghiền trở thành giải pháp thay thế hoàn hảo cho cát sông tự nhiên.

6.1. Công nghệ sản xuất VSI làm tròn hạt

Khác với các công nghệ nghiền kẹp hàm hay nghiền côn truyền thống thường tạo ra hạt cát dẹt và nhiều góc cạnh sử dụng máy nghiền xung kích ly tâm (VSI - Vertical Shaft Impactor).

Cơ chế đá va đá: Các hạt đá va chạm với nhau ở tốc độ cực cao trong buồng nghiền, giúp mài mòn các góc nhọn và vo tròn hạt cát về dạng khối (cubical).
Kết quả: Hình dạng hạt lý tưởng giúp giảm diện tích bề mặt tiếp xúc và hạn chế tối đa các vết nứt vi mô. Nhờ đó, độ hút nước của cát nghiền BMT luôn ổn định ở mức thấp (1.5% - 2.2%), giúp nhà thầu dễ dàng kiểm soát độ sụt và cường độ bê tông.

6.2. Hệ thống rửa và tách bụi khí động học

Một trong những tác nhân chính gây ra hiện tượng hút nước mạnh và ăn xi măng chính là tạp chất bùn sét và bụi mịn dư thừa.

Loại bỏ tạp chất: Hệ thống rửa hiện đại giúp loại bỏ hoàn toàn bùn sét, rác hữu cơ và các tạp chất có hại.
Tách bụi khí động học: Công nghệ này cho phép kiểm soát chính xác hàm lượng bột đá dưới 10% (hoặc theo yêu cầu riêng của từng dự án). Việc giữ lại một tỷ lệ bột đá hợp lý giúp tăng độ dẻo và tính công tác cho vữa, nhưng không làm tăng nhu cầu nước nhào trộn quá mức.

6.3. Cam kết chất lượng cho dự án trọng điểm

Với năng lực cung ứng lớn và quy trình kiểm soát chất lượng nghiêm ngặt, chúng tôi tự hào là đối tác tin cậy của các đơn vị thi công cao tốc, sân bay và cảng biển.

Hồ sơ minh bạch: Mọi lô hàng xuất xưởng đều đi kèm đầy đủ chứng nhận CO/CQ và phiếu kết quả thí nghiệm định kỳ.
Tư vấn chuyên sâu: Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ nhà thầu thiết lập cấp phối tối ưu dựa trên đặc tính riêng biệt của từng loại đá mẹ (Granite, Bazan...), đảm bảo đạt mọi tiêu chuẩn khắt khe nhất của tư vấn giám sát.

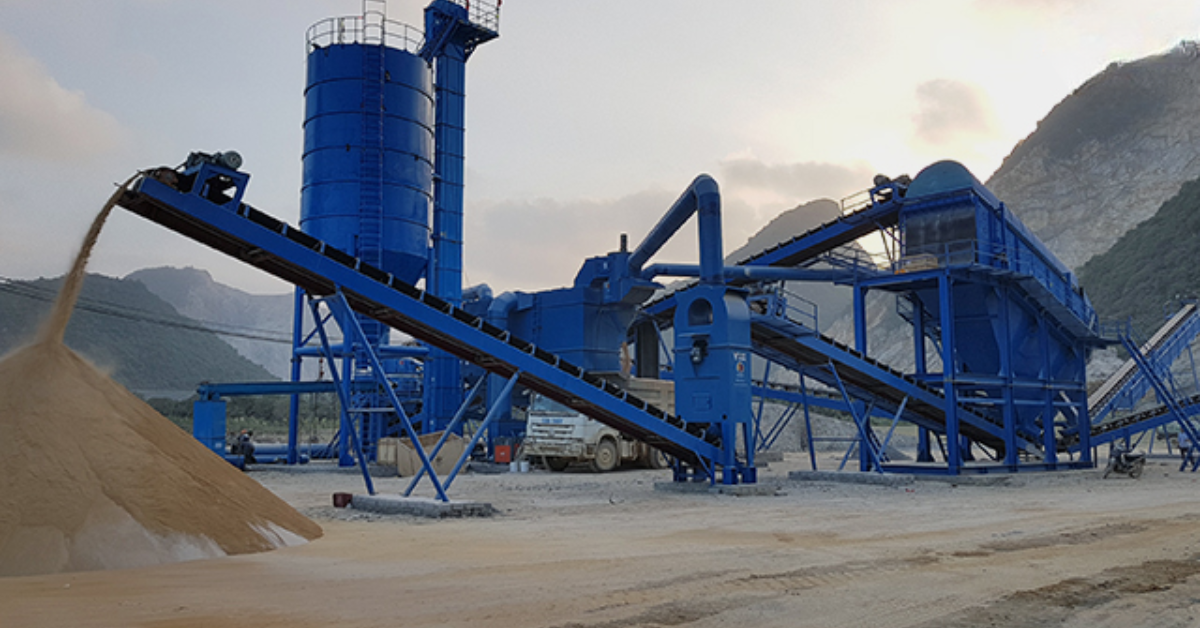

Cát nghiền BMT Material: Kiểm soát độ hút nước tối ưu

7. Câu hỏi thường gặp (FAQ) về cát nghiền và độ hút nước

Để giúp các nhà thầu và chủ đầu tư có cái nhìn tổng quan nhất, BMT Material đã tổng hợp những thắc mắc phổ biến nhất liên quan đến việc sử dụng cát nghiền trong thực tế:

7.1. Có nên dùng 100% cát nghiền để đổ bê tông sàn không?

Có. Xu hướng hiện nay tại các dự án lớn là thay thế hoàn toàn cát sông bằng cát nghiền. Tuy nhiên, để bê tông sàn đạt chất lượng tốt nhất, cát cần đạt mô đun độ lớn (M_l > 2.5) và độ hút nước < 3%. Việc kết hợp với các loại phụ gia siêu dẻo sẽ giúp hỗn hợp bê tông dẻo, dễ san gạt và hạn chế tối đa các vết nứt co ngót bề mặt.

7.2. Độ hút nước cao có làm bê tông bị thấm không?

Độ hút nước của hạt cát không trực tiếp gây thấm cho bê tông. Tuy nhiên, nếu cát hút nước mạnh mà kỹ sư không điều chỉnh tỷ lệ W/C (nước/xi măng) chuẩn xác, cấu trúc bê tông sẽ xuất hiện nhiều lỗ rỗng mao dẫn khi khô đi.

Ngược lại, cát nghiền từ BMT Material có hàm lượng hạt mịn (bột đá) được kiểm soát ở mức hợp lý, đóng vai trò là chất điền đầy (filler) vào các kẽ hở giữa các hạt cốt liệu lớn. Điều này giúp cấu trúc bê tông trở nên đặc chắc hơn, từ đó tăng khả năng chống thấm so với cát sông thông thường.

7.3. Giá cát nghiền so với cát sông hiện nay thế nào?

Đây chính là ưu điểm cạnh tranh lớn nhất của cát nghiền trong bối cảnh hiện tại. Với sự khan hiếm nguồn cung cát tự nhiên, giá cát nghiền tại các mỏ hiện nay thường thấp hơn cát sông từ 20% - 30% tùy theo khu vực và cự ly vận chuyển.

Việc chuyển đổi sang sử dụng cát nghiền mang lại những lợi ích vượt trội cho dự án:

Tiết kiệm chi phí: Giảm đáng kể tổng mức đầu tư cho hạng mục vật liệu, đặc biệt hiệu quả với các công trình có khối lượng bê tông lớn hoặc các dự án hạ tầng giao thông.
Chủ động nguồn cung: Khác với cát sông phụ thuộc vào mùa vụ và giấy phép khai thác hạn chế, cát nghiền được sản xuất công nghiệp tại mỏ, đảm bảo cung ứng liên tục theo tiến độ dự án.
Kiểm soát chất lượng: Cát nghiền có thành phần hạt đồng nhất, sạch tạp chất hữu cơ, giúp dễ dàng đạt các chứng chỉ kỹ thuật khắt khe (như TCVN 9205:2012) và tối ưu hóa lượng xi măng trong cấp phối bê tông.

Câu hỏi thường gặp (FAQ) về cát nghiền và độ hút nước

Việc nắm vững các chỉ số kỹ thuật và độ hút nước của cát nghiền là điều kiện tiên quyết để đảm bảo chất lượng mọi công trình hạ tầng. Khi kiểm soát tốt các thông số này, nhà thầu không chỉ tối ưu hóa được lượng xi măng mà còn hạn chế tối đa rủi ro nứt vỡ kết cấu. Với nguồn vật liệu chuẩn mực và công nghệ sản xuất hiện đại, BMT Material tự hào là đối tác chiến lược cung cấp giải pháp vật tư bền vững, giúp dự án của bạn luôn đạt chuẩn nghiệm thu và tiết kiệm chi phí vận hành ca máy đáng kể.

Công ty Cổ phần Sản xuất và Kinh doanh Vật liệu Xây dựng BMT là nhà cung cấp cốt liệu xây dựng (đá dăm, cát nghiền, đá mi) chuyên nghiệp, hoạt động theo mô hình B2B, tập trung cung ứng số lượng lớn cho các dự án hạ tầng trọng điểm quốc gia như cao tốc, sân bay và hầm.

Fanpage: https://www.facebook.com/BMTVLXD

Website: https://www.bmt-material.vn/

Số điện thoại: 028 3636 8772

Địa chỉ: Số 19 đường 30, phường An Khánh, Thành phố Hồ Chí Minh
