Độ hao mòn Los Angeles của cốt liệu: Tầm quan trọng với chất lượng công trình

Độ hao mòn Los Angeles của cốt liệu là chỉ số phản ánh khả năng chống lại sự va đập và mài mòn của các loại đá trong quá trình thi công và sử dụng công trình. Chỉ số này đóng vai trò quyết định đến độ bền của bê tông cũng như khả năng chịu tải của các lớp nền đường. Trong bài viết này, BMT Material cung cấp cái nhìn chi tiết về quy trình thí nghiệm và cách kiểm soát chất lượng vật liệu đầu vào hiệu quả nhất.

1. Độ hao mòn Los Angeles là gì?

Để đánh giá toàn diện năng lực chịu lực của vật liệu đá trước khi đưa vào các dự án hạ tầng giao thông trọng điểm, các kỹ sư luôn ưu tiên kiểm tra đặc tính cơ lý thông qua một chỉ số thực nghiệm quan trọng dưới đây.

1.1. Khái niệm và bản chất kỹ thuật

Độ hao mòn Los Angeles (LA) là chỉ số cơ bản biểu thị khả năng chống lại sự vỡ vụn, mài mòn và va đập của cốt liệu lớn như đá dăm hoặc sỏi khi chịu tác động cơ học. Chỉ số này được tính bằng phần trăm (%) khối lượng cốt liệu bị mất đi (trở thành bột hoặc hạt mịn) sau quá trình thử nghiệm.

Trong xây dựng, mỗi hạng mục đều có ngưỡng an toàn khắt khe:

• Lớp móng cấp phối đá dăm: Do nằm ở tầng chịu lực trung gian dưới mặt đường, chỉ số hao mòn Los Angeles thường phải nhỏ hơn từ ba mươi lăm đến bốn mươi phần trăm.

• Bê tông nhựa lớp mặt (cao tốc, sân bay): Đây là phân tầng tiếp xúc trực tiếp với bánh xe và lực hãm phanh của phương tiện, yêu cầu kỹ thuật vì thế khắt khe hơn rất nhiều, trị số hao mòn thường bắt buộc phải nhỏ hơn từ hai mươi lăm đến ba mươi phần trăm tùy thuộc vào cấp hạng của từng dự án.

Việc kiểm soát chặt chẽ chỉ số này ngay từ khâu nhập liệu giúp đơn vị thi công loại bỏ những loại đá kém chất lượng, từ đó xây dựng nền móng vững chắc cho toàn bộ dự án.

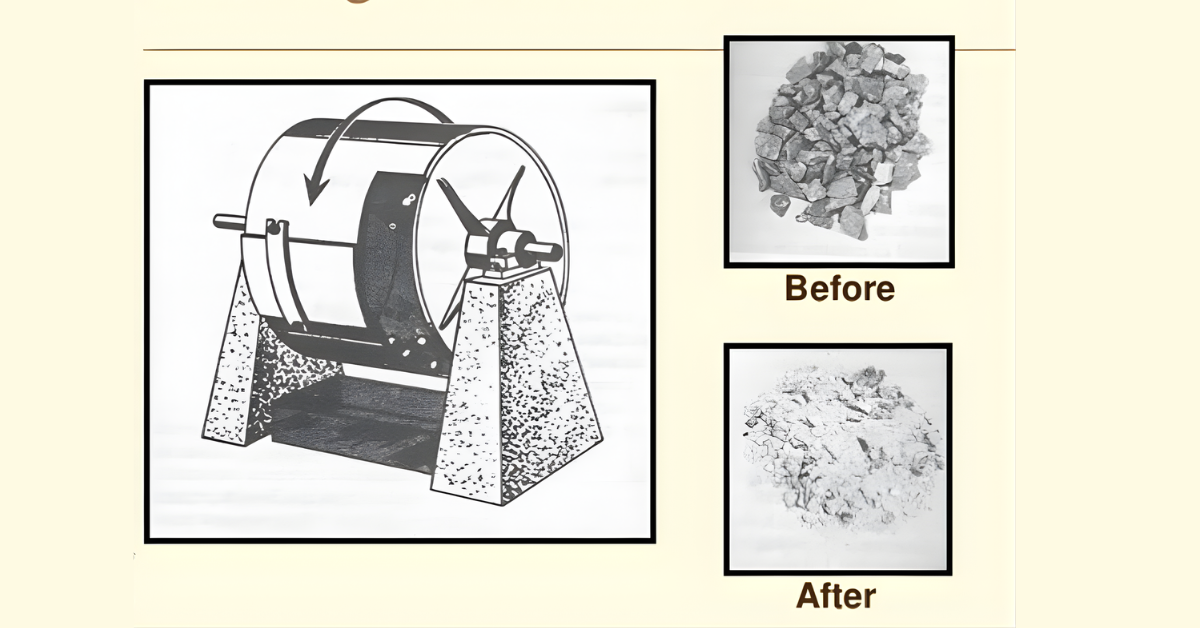

Khái niệm và bản chất kỹ thuật

1.2. Tại sao chỉ số này quan trọng với công trình?

Chỉ số hao mòn không đơn thuần là một thông số thí nghiệm khô khan mà là thước đo quyết định đến tuổi thọ kỹ thuật của toàn bộ cấu trúc đường. Tầm quan trọng của Độ hao mòn Los Angeles (LA) được thể hiện rõ nét qua các khía cạnh sau:

• Biểu thị độ cứng của đá gốc: Độ hao mòn Los Angeles (LA) phản ánh trực tiếp độ cứng, liên kết tinh thể và khả năng chống phong hóa của đá tại mỏ. Chỉ số này giúp kỹ sư bóc tách và loại bỏ các nguồn đá non, đá yếu trước khi đưa vào sản xuất.

• Đảm bảo tính ổn định khi lu lèn: Trong quá trình thi công, hệ thống xe lu công suất lớn sẽ tác dụng lực đầm nén cực đại lên vật liệu. Nếu cốt liệu có Độ hao mòn Los Angeles (LA) cao, các hạt đá sẽ bị vỡ vụn ngay dưới bánh lu, làm thay đổi cấu trúc cấp phối hạt ban đầu, sinh ra nhiều bột mịn và làm giảm độ chặt của nền móng.

• Chịu tải trọng giao thông dài hạn: Mặt đường cao tốc và sân bay phải chịu áp lực va đập, ma sát liên tục từ các dòng xe tải trọng lớn. Cốt liệu có Độ hao mòn Los Angeles (LA) thấp giúp kết cấu bê tông nhựa chống mỏi tốt, không bị mài nhẵn bề mặt, duy trì độ nhám và ma sát an toàn cho phương tiện.

• Ngăn ngừa hư hỏng và xuống cấp sớm: Sử dụng đá có Độ hao mòn Los Angeles (LA) vượt ngưỡng sẽ khiến kết cấu nhanh chóng bị hằn lún vệt bánh xe, nứt rạn hoặc bong tróc mảng nhựa. Các vết nứt bên trong lòng đường tạo điều kiện cho nước thẩm thấu, kết hợp với tải trọng xe chạy sẽ phá hủy nền móng từ bên trong.

2. Quy trình thí nghiệm độ hao mòn Los Angeles (TCVN 7572-12:2006)

Để có căn cứ khoa học và tính pháp lý khi đưa nguồn vật liệu vào công trình, toàn bộ quá trình thí nghiệm kiểm tra đặc tính cơ lý này phải được vận hành đồng bộ trên một nguyên tắc thống nhất dưới đây.

2.1. Nguyên tắc thử nghiệm

Thí nghiệm sử dụng máy Los Angeles gồm một thùng quay bằng thép kín và các bi thép tiêu chuẩn. Cơ chế chính là tạo ra sự ma sát và va đập liên tục giữa cốt liệu với các viên bi thép khi thùng quay, từ đó mô phỏng quá trình mài mòn thực tế.

2.2. Các bước thực hiện chuẩn xác

Để kết quả thí nghiệm phản ánh chính xác nhất đặc tính cơ lý của vật liệu, quy trình xác định Độ hao mòn Los Angeles (LA) phải được thực hiện nghiêm ngặt tại phòng thí nghiệm theo các bước chuẩn xác sau:

• Bước 1: Chuẩn bị mẫu thử

Cốt liệu đá thô thu thập từ mỏ được tiến hành rửa sạch để loại bỏ hoàn toàn bụi bẩn và tạp chất dính bám, sau đó đem sấy khô ở nhiệt độ ổn định từ một trăm linh lăm đến một trăm mười độ C đến khi khối lượng không đổi. Tiếp theo, kỹ thuật viên dùng hệ thống sàng tiêu chuẩn để phân loại nhóm hạt, cân chọn đúng khối lượng và cỡ hạt phối trộn theo đúng quy định của từng phương pháp thử (Grade A, B, C hoặc D) phù hợp với chiều dày thiết kế của lớp kết cấu.

• Bước 2: Nạp liệu vào buồng thử

Hỗn hợp mẫu đá đã định lượng được cho vào bên trong thùng quay bằng thép hình trụ rỗng của máy Los Angeles. Tùy thuộc vào cấp phối hạt đã chọn ở Bước 1, kỹ thuật viên sẽ tính toán và nạp vào số lượng các viên bi thép chịu lực tiêu chuẩn tương ứng (mỗi viên có đường kính khoảng bốn mươi tám milimét và nặng từ ba mươi chín mươi đến bốn mươi bốn mươi gam) để làm tác nhân va đập và mài mòn vật liệu.

• Bước 3: Vận hành thiết bị

Sau khi đậy và siết chặt nắp buồng để đảm bảo kín khít tuyệt đối, kỹ thuật viên cài đặt bộ đếm tự động và cho thùng quay vận hành đều đặn với tốc độ quy định từ ba mươi đến ba mươi ba vòng trên một phút. Đối với cốt liệu lớn dùng cho đá dăm thông thường, máy được thiết lập quay đủ năm trăm vòng, tạo ra quá trình va đập liên tục giữa đá với bi thép và với thành thùng để mô phỏng áp lực lu lèn hay xe chạy thực tế.

• Bước 4: Sàng phân loại và cân khối lượng

Sau khi máy dừng, toàn bộ hỗn hợp được xả ra ngoài, cẩn thận sàng sơ bộ qua các sàng cỡ lớn để tách các viên bi thép ra. Phần vật liệu còn lại được đổ lên sàng tiêu chuẩn có kích thước lỗ một phẩy bảy milimét (sàng số mười hai); kỹ thuật viên tiến hành sàng, rửa sạch phần cốt liệu còn nằm lại trên sàng này, đem sấy khô đến khối lượng không đổi rồi cân trọng lượng chính xác để làm cơ sở tính toán tỷ lệ hao mòn cuối cùng.

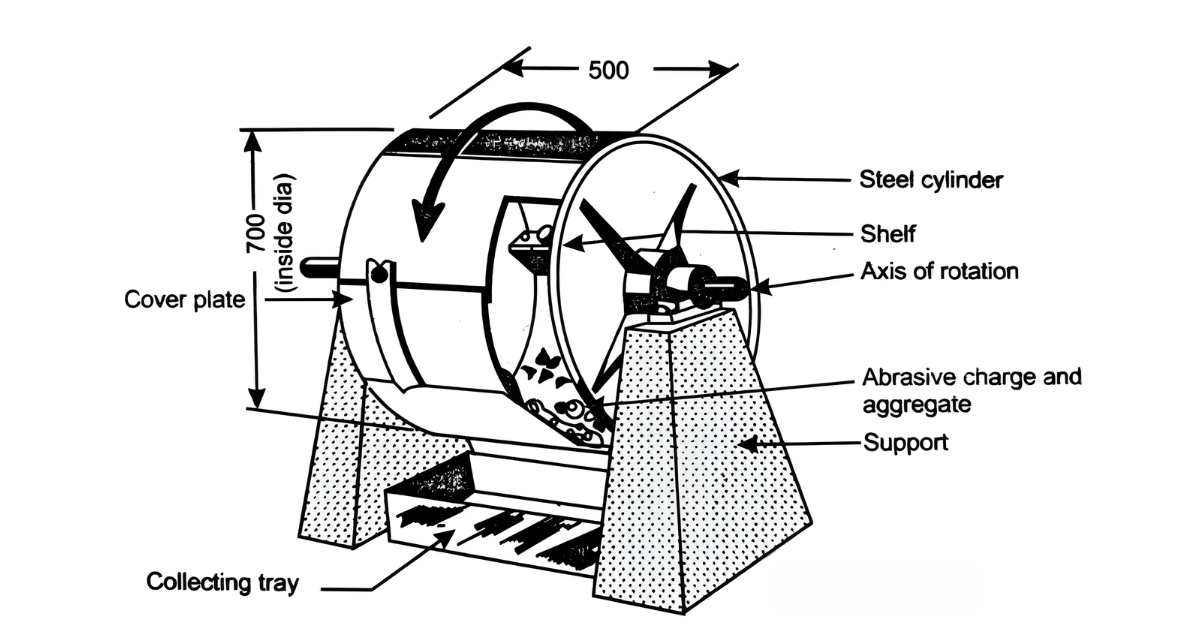

Các bước thực hiện chuẩn xác

2.3. Công thức tính toán

Chỉ số hao mòn được xác định qua công thức:

LA = ((m1 - m2) / m1) x 100 (%)

Trong đó:

• m1: Khối lượng mẫu ban đầu (g).

• m2: Khối lượng mẫu còn lại trên sàng 1.7mm sau khi sấy khô (g).

3. Ảnh hưởng của độ hao mòn đến chất lượng đường cao tốc và sân bay

Năng lực chịu tải và độ bền vững của các công trình hạ tầng giao thông trọng điểm phụ thuộc rất lớn vào chất lượng cơ lý của lớp đá xương sống cấu thành nên mặt đường. Khi chỉ số thử nghiệm Los Angeles không đạt yêu cầu, kết cấu sẽ phải đối mặt với chuỗi hệ lụy phá hủy dây chuyền dưới áp lực của tải trọng động cực đại.

3.1. Nguy cơ khi sử dụng cốt liệu có độ hao mòn cao (>40%)

Việc sử dụng cốt liệu có độ hao mòn vượt ngưỡng bốn mươi phần trăm cho các dự án hạ tầng giao thông trọng điểm sẽ trực tiếp để lại những hệ lụy nghiêm trọng về mặt kỹ thuật, làm suy giảm khả năng chịu lực và rút ngắn tuổi thọ vận hành của công trình:

• Bị vỡ nát ngay khi lu lèn thi công: Dưới áp lực đầm nén lớn từ lu chân cừu và lu rung công suất cao, các hạt đá có liên kết tinh thể yếu sẽ bị nghiền nát, phá vỡ cấu trúc cấp phối hạt tối ưu được thiết kế ban đầu. Quá trình này sinh ra lượng lớn bột mịn ngoài ý muốn, làm mất hiệu ứng chèn khay và giảm nghiêm trọng mô-đun đàn hồi của lớp móng.

• Suy giảm nhanh tuổi thọ mặt đường: Đối với kết cấu bê tông nhựa, cốt liệu đóng vai trò là bộ khung xương chịu lực chính. Khi đá gốc quá mềm, chúng không chịu nổi tải trọng trục xe lớn và áp lực lốp cực đại, dẫn đến hiện tượng mặt đường bị biến dạng vĩnh cửu, hình thành các vệt hằn lún bánh xe (rutting) sâu và gây nguy hiểm cho phương tiện chạy tốc độ cao.

• Làm suy giảm độ dính bám với nhựa đường: Trong quá trình nhào trộn tại trạm trộn và rải thảm, cốt liệu yếu dễ mài mòn sinh ra một lớp bụi mịn bao phủ xung quanh bề mặt hạt đá. Lớp bụi này đóng vai trò như một màng ngăn cách, triệt tiêu khả năng dính bám trực tiếp giữa màng nhựa đường và cốt liệu, khiến lớp bê tông nhựa dễ bị bong tróc, bóc tách khi gặp nước ẩm.

Việc nhận diện sớm các nguy cơ này là yếu tố then chốt giúp nhà thầu kiểm soát chặt chẽ chất lượng đầu vào, tránh được những sai sót kỹ thuật nghiêm trọng và các chi phí phát sinh không đáng có trong quá trình bảo hành công trình.

3.2. Yêu cầu đặc thù cho các dự án trọng điểm

Đối với các dự án hạ tầng giao thông quy mô quốc gia, việc kiểm soát chỉ số hao mòn không dừng lại ở mức tuân thủ quy trình thông thường, mà là điều kiện bắt buộc để đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt về năng lực chịu tải dài hạn.

• Chỉ số kỹ thuật định lượng cho đường cao tốc: Tại các dự án trọng điểm như cao tốc Bắc - Nam, kết cấu mặt đường được thiết kế để chịu tải trọng trục tiêu chuẩn lớn với lưu lượng giao thông liên tục. Do đó, đối với lớp móng gia cố hoặc cấp phối đá dăm loại 1, giới hạn độ hao mòn Los Angeles (LA) bắt buộc phải dưới ba mươi phần trăm. Đặc biệt, đối với lớp bê tông nhựa mặt đường (như các lớp polime hoặc bê tông nhựa chặt hạt mịn vỏ mặt), yêu cầu này khắt khe hơn với trị số LA phải dưới hai mươi lăm phần trăm nhằm duy trì độ nhám, chống mài mòn bề mặt và ngăn ngừa hiện tượng vỡ vụn hạt đá dưới áp lực lốp.

• Cơ chế chịu tải trọng động lực học tại đường băng sân bay: Tại thời điểm bánh đáp tiếp đất (touchdown), khối tài sản hàng trăm tấn của máy bay lao xuống với vận tốc lớn, tạo ra một lực xung kích khổng lồ truyền trực tiếp vào kết cấu mặt đường. Nếu cốt liệu có độ cứng kém, các liên thể đá dăm tại vùng tiếp xúc sẽ bị nứt vỡ ngay lập tức do ứng suất cắt vượt ngưỡng cho phép.

Yêu cầu đặc thù cho các dự án trọng điểm

4. Bảng tiêu chuẩn độ hao mòn cho phép (TCVN & ASTM)

Để hiện thực hóa các mục tiêu kiểm soát chất lượng thực địa, hệ thống tiêu chuẩn Việt Nam và quốc tế đã định lượng hóa các giới hạn cơ lý thành các bộ số liệu cụ thể. Việc đối chiếu trực quan giữa các khung quy định này dưới đây sẽ cung cấp một hệ quy chiếu chuẩn xác cho các kỹ sư trong quá trình lựa chọn vật liệu.

4.1. So sánh giới hạn cho phép

Dưới đây là bảng tổng hợp các ngưỡng giới hạn phổ biến:

Việc đối chiếu các số liệu trên cho thấy các tiêu chuẩn kỹ thuật luôn đặt ra yêu cầu nghiêm ngặt nhất (LA nhỏ hơn hoặc bằng 25%) cho các phân tầng kết cấu tiếp xúc trực tiếp với tải trọng động và lực ma sát cao như mặt đường cao tốc và sân bay. Sự đồng nhất giữa tiêu chuẩn TCVN và ASTM trong việc phân loại giới hạn này giúp các kỹ sư dễ dàng kiểm soát chất lượng vật liệu từ khâu thí nghiệm đến thực địa.

Việc lựa chọn đúng nguồn cốt liệu có độ hao mòn nằm trong ngưỡng cho phép của từng hạng mục không chỉ ngăn ngừa rủi ro nứt vỡ, biến dạng hình học của kết cấu dưới áp lực thi công, mà còn là giải pháp cốt lõi để tối ưu hóa chi phí vận hành và bảo trì trong suốt vòng đời công trình.

4.2. Giải pháp cốt liệu từ BMT Material

BMT Material sở hữu nguồn đá gốc chất lượng cao từ các mỏ đá vôi và granite có cường độ kháng nén lớn tại khu vực Đông Nam Bộ. Chúng tôi ứng dụng công nghệ nghiền VSI hiện đại giúp giảm thiểu các vết nứt âm trong đá, tạo ra sản phẩm sắc cạnh, đồng nhất. Điều này giúp hạ thấp chỉ số hao mòn thực tế đáng kể so với phương pháp nghiền hàm truyền thống, đáp ứng đầy đủ hồ sơ CO/CQ cho các nhà thầu.

5. Những lưu ý khi lấy mẫu thí nghiệm độ hao mòn tại công trường

Để kết quả thử nghiệm độ hao mòn Los Angeles (LA) phản ánh khách quan chất lượng của cả lô vật liệu, công tác lấy mẫu tại hiện trường phải tuân thủ nghiêm ngặt các yêu cầu kỹ thuật nhằm triệt tiêu hiện tượng phân tầng hạt theo TCVN 7572-1:2006:

• Tuân thủ tần suất kiểm tra định kỳ: Tiến hành lấy mẫu với tần suất tối thiểu là một mẫu cho mỗi một nghìn mét khối vật liệu nhập về. Ngoài ra, ngay khi có sự thay đổi về nguồn cung cấp, vỉa khai thác hoặc phát hiện bằng mắt thường thấy đá có dấu hiệu bất thường (nhiều đá phong hóa, thoi dẹt), phải lập tức lấy mẫu kiểm tra lại.

• Gạt bỏ lớp bề mặt để tránh hiện tượng phân tầng: Khi lấy mẫu từ các đống vật liệu lớn, kỹ thuật viên tuyệt đối không xúc trực tiếp ở lớp vỏ ngoài do các hạt đá lớn có xu hướng lăn xuống chân đống, gây sai lệch cấp phối. Quy trình chuẩn đòi hỏi phải gạt bỏ lớp đá bề mặt có độ dày tối thiểu là mười centimet trước khi xúc lấy mẫu.

• Thu thập mẫu ở nhiều độ cao và vị trí khác nhau: Để đảm bảo tính đại diện cao nhất, mẫu phải được lấy phân tán ở cả ba vị trí: đỉnh đống, giữa đống và chân đống đá. Tại mỗi vị trí, tiếp tục lấy ở các hướng khác nhau xung quanh đống vật liệu, sau đó gộp chung lại và tiến hành chia đôi hoặc chia tư để lấy lượng mẫu thử tiêu chuẩn.

• Xử lý thận trọng khi kết quả sát ngưỡng cho phép: Nếu chỉ số độ hao mòn Los Angeles (LA) có kết quả tiệm cận sát ngưỡng giới hạn (ví dụ đạt 24% trong khi quy định tối đa là 25%), nhà thầu cần chủ động thực hiện tái kiểm tra mẫu kép hoặc phối hợp phân tích thạch học bổ sung để đánh giá sâu hơn về liên kết cấu trúc đá gốc, ngăn ngừa rủi ro cho công trình.

Những lưu ý khi lấy mẫu thí nghiệm độ hao mòn tại công trường

Kiểm soát chặt chẽ độ hao mòn Los Angeles của cốt liệu là yếu tố then chốt để bảo vệ tuổi thọ cho mọi công trình hạ tầng. Việc ưu tiên nguồn vật liệu đạt chuẩn giúp nhà thầu tối ưu chi phí bảo trì và đảm bảo tính bền vững lâu dài. BMT Material tự hào là đối tác cung cấp giải pháp cốt liệu tối ưu, đáp ứng mọi yêu cầu kỹ thuật khắt khe nhất của ngành xây dựng.

Công ty Cổ phần Sản xuất và Kinh doanh Vật liệu Xây dựng BMT là nhà cung cấp cốt liệu xây dựng (đá dăm, cát nghiền, đá mi) chuyên nghiệp, hoạt động theo mô hình B2B, tập trung cung ứng số lượng lớn cho các dự án hạ tầng trọng điểm quốc gia như cao tốc, sân bay và hầm.

Fanpage: https://www.facebook.com/BMTVLXD

Website: https://www.bmt-material.vn/

Số điện thoại: 028 3636 8772

Địa chỉ: Số 19 đường 30, phường An Khánh, Thành phố Hồ Chí Minh
