Cốt liệu là gì? Phân loại và tiêu chuẩn cốt liệu

Trong xây dựng, việc hiểu rõ cốt liệu là gì đóng vai trò cực kỳ quan trọng vì chúng chiếm phần lớn thể tích khối bê tông. Không chỉ đơn thuần là cát hay đá dăm, cốt liệu còn là bộ khung chịu lực, quyết định trực tiếp đến độ bền và tính ổn định của toàn bộ kết cấu công trình. Bài viết này, BMT Material sẽ giúp bạn làm rõ khái niệm về cốt liệu cùng vai trò quyết định của chúng đối với tuổi thọ kết cấu công trình, giúp bạn có cái nhìn thực tế để kiểm soát chất lượng vật liệu đầu vào một cách hiệu quả và tiết kiệm nhất.

1. Cốt liệu là gì?

Là các vật liệu dạng hạt rời rạc (tự nhiên hoặc nhân tạo), trơ về mặt hóa học, được dùng làm thành phần cốt lõi trong hỗn hợp bê tông xi măng, bê tông nhựa hoặc vữa xây dựng. Thành phần phổ biến nhất bao gồm cát, đá dăm, sỏi, đá mi, xỉ lò cao hoặc các loại vật liệu tái chế. Về tỷ trọng, các hạt này chiếm từ 70% đến 85% khối lượng của bê tông, nên chúng đóng vai trò là "bộ khung chịu lực" chính cho toàn bộ kết cấu.

Cốt liệu được ví như xương sống của công trình thông qua ba lý do sau:

• Khả năng chịu lực: Lớp hồ xi măng hay nhựa đường chỉ là chất gắn kết. Khi công trình chịu tải trọng nén, cắt và va đập từ xe cộ hay kết cấu, chính hệ thống các hạt cốt liệu chèn ép vào nhau sẽ trực tiếp gánh chịu và truyền tải lực này, giúp công trình không bị biến dạng.

• Ổn định thể tích: Quá trình đóng rắn của xi măng luôn gây co ngót và tỏa nhiệt, dễ làm nứt vỡ kết cấu. Các hạt cát, đá có độ cứng cao sẽ hoạt động như những điểm tựa vững chắc, cản trở sự co rút này, giúp định hình khối bê tông và ngăn ngừa các vết nứt chân chim.

• Hiệu quả kinh tế: Xi măng và nhựa đường là thành phần đắt tiền nhất. Sử dụng cốt liệu có cấp phối hạt chuẩn (các cỡ hạt lớn nhỏ xen kẽ khít nhau để giảm tối đa độ rỗng) sẽ tiết kiệm đáng kể lượng chất kết dính cần dùng mà vẫn đảm bảo bê tông đạt mác thiết kế.

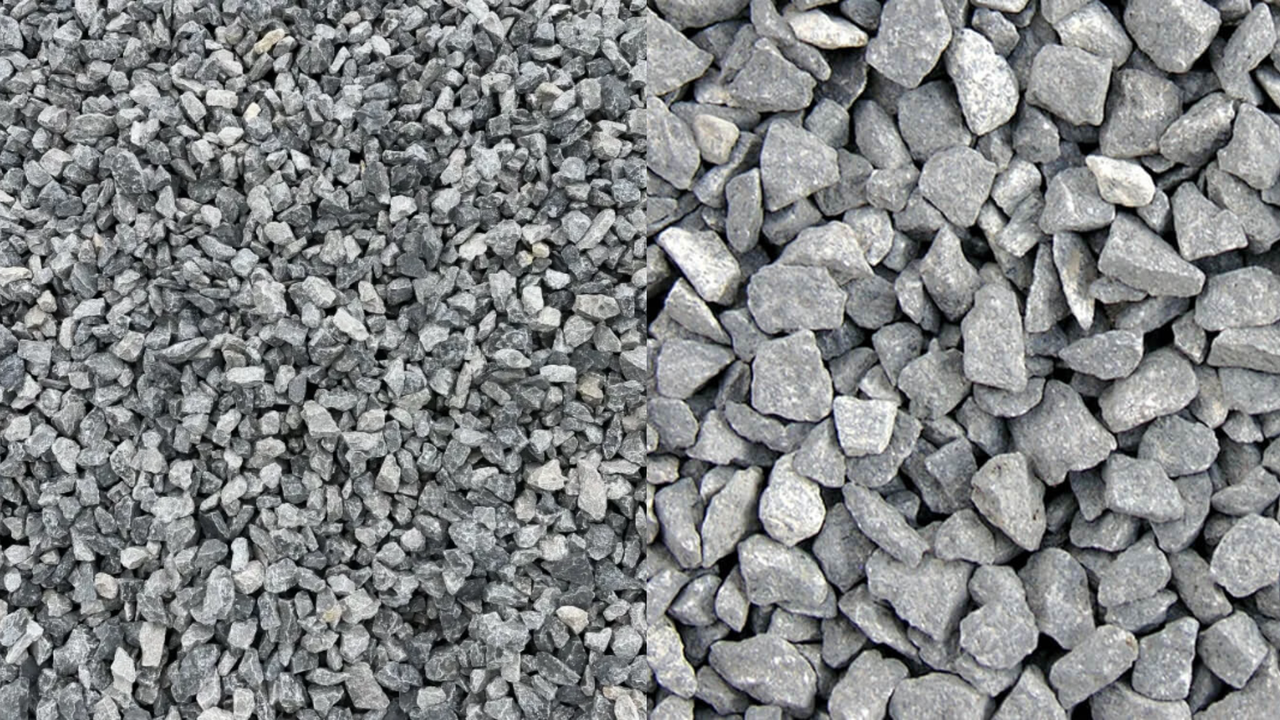

Cốt liệu là gì?

2. Phân loại các loại cốt liệu trong xây dựng

Việc phân loại giúp nhà thầu chọn đúng vật liệu cho từng hạng mục thi công, từ lớp lót móng đến sàn mái. Tùy vào kích thước, nguồn gốc hoặc trọng lượng, mỗi loại cốt liệu sẽ quyết định tính chất cơ lý riêng biệt của bê tông.

2.1. Phân loại theo kích thước hạt (Module)

Trong xây dựng, kích thước hạt là yếu tố quyết định đến độ đặc chắc của hỗn hợp. Việc kết hợp đúng tỷ lệ giữa các hạt to và nhỏ sẽ tạo ra một cấu trúc bê tông ít lỗ rỗng nhất.

• Cốt liệu nhỏ (Fine Aggregate): Gồm các hạt có kích thước nằm trong khoảng từ 0.14mm đến 5mm, điển hình là cát tự nhiên (cát sông, cát khai thác ở mỏ) hoặc cát nghiền từ đá nguyên khai. Trong hỗn hợp, cốt liệu nhỏ đóng vai trò là chất độn trung gian, có nhiệm vụ lấp đầy các khe hở giữa các viên đá lớn, kết hợp với hồ xi măng để tạo thành lớp vữa bao bọc và gắn kết toàn bộ cấu trúc.

• Cốt liệu lớn (Coarse Aggregate): Gồm các hạt có kích thước lớn hơn 5mm (thường dao động từ 5mm đến 70mm, hoặc lớn hơn đối với bê tông khối lớn) như đá dăm, đá cấp phối hoặc sỏi cuội. Đây là thành phần chiếm khối lượng lớn nhất, đóng vai trò làm khung xương chịu lực chính và quyết định trực tiếp đến cường độ chịu nén, chịu cắt của bê tông và các lớp móng đường.

Phân loại theo kích thước giúp kỹ sư điều chỉnh mô đun độ lớn phù hợp với từng mác bê tông thiết kế, từ đó tối ưu hóa lượng dùng xi măng mà vẫn đảm bảo cường độ.

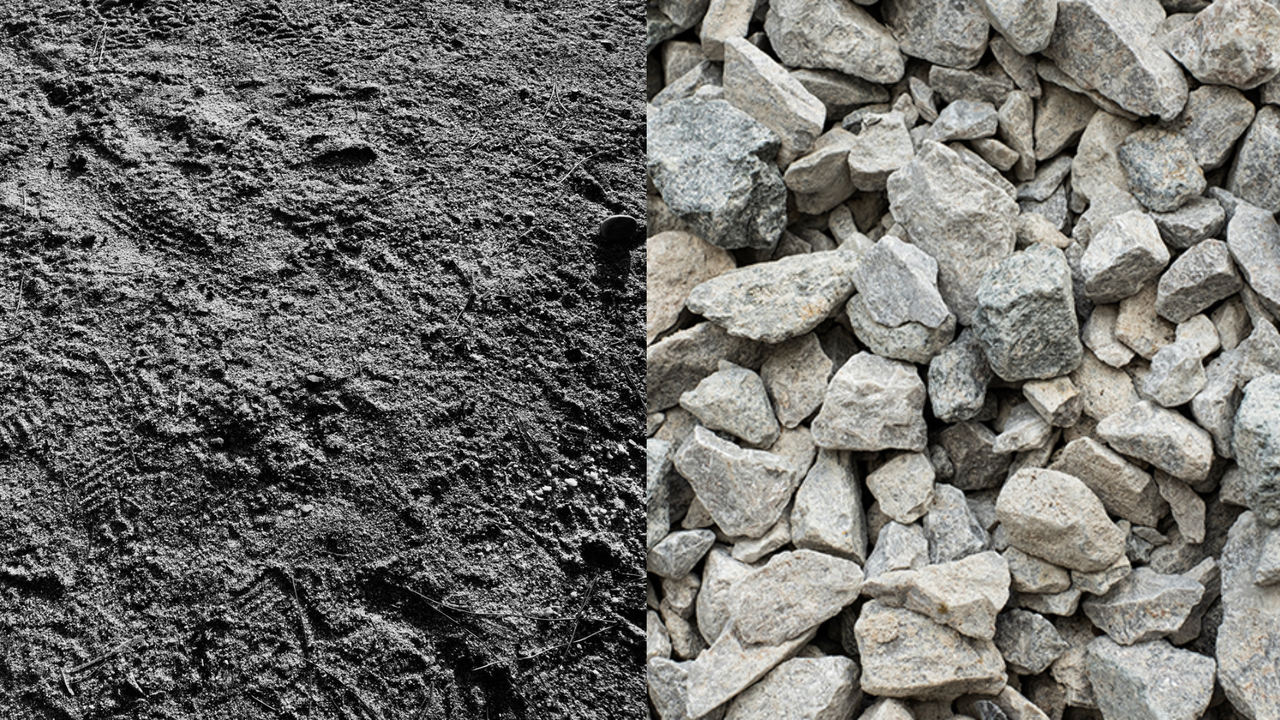

Phân loại theo kích thước hạt (Module)

2.2. Phân loại theo nguồn gốc xuất xứ

Nguồn gốc vật liệu ảnh hưởng trực tiếp đến độ sạch và tính chất thạch học của hạt. Tùy vào vị trí địa lý và yêu cầu dự án mà nhà thầu sẽ lựa chọn nguồn cung phù hợp.

• Cốt liệu thiên nhiên: Là các loại vật liệu được khai thác trực tiếp từ các mỏ lộ thiên hoặc lòng sông như cát sông, sỏi cuội. Do trải qua quá trình bào mòn tự nhiên, các hạt này thường có hình dáng tròn trịa, bề mặt nhẵn, giúp hỗn hợp bê tông dễ thi công và có độ sụt tốt. Tuy nhiên, nguồn cung này đang khan hiếm dần do các chính sách bảo vệ tài nguyên và môi trường.

• Cốt liệu nhân tạo: Gồm đá dăm và cát nghiền được sản xuất từ quá trình nổ mìn khai thác đá nguyên khai, sau đó đưa qua hệ thống máy nghiền sàng sàng lọc theo các kích cỡ hạt tiêu chuẩn. Loại cốt liệu này có ưu điểm là các cạnh sắc góc, bề mặt nhám, tạo lực chèn ép cơ học lớn và độ bám dính cao với chất kết dính. Đây là nguồn vật liệu chủ lực đáp ứng tốt các tiêu chuẩn khắt khe cho các dự án hạ tầng lớn.

• Cốt liệu tái chế: Được sản xuất bằng cách thu gom, nghiền nhỏ và phân loại phế thải bê tông, gạch vỡ từ các công trình xây dựng cũ bị tháo dỡ. Sau khi được xử lý loại bỏ tạp chất, cốt liệu tái chế thường được ứng dụng làm lớp móng đường hoặc bê tông mác thấp, giúp giảm thiểu rác thải xây dựng và bảo vệ tài nguyên tự nhiên.

Sự chuyển dịch từ khai thác tự nhiên sang sử dụng các loại cốt liệu nhân tạo đang là xu hướng tất yếu để đảm bảo tính bền vững cho ngành xây dựng hiện nay.

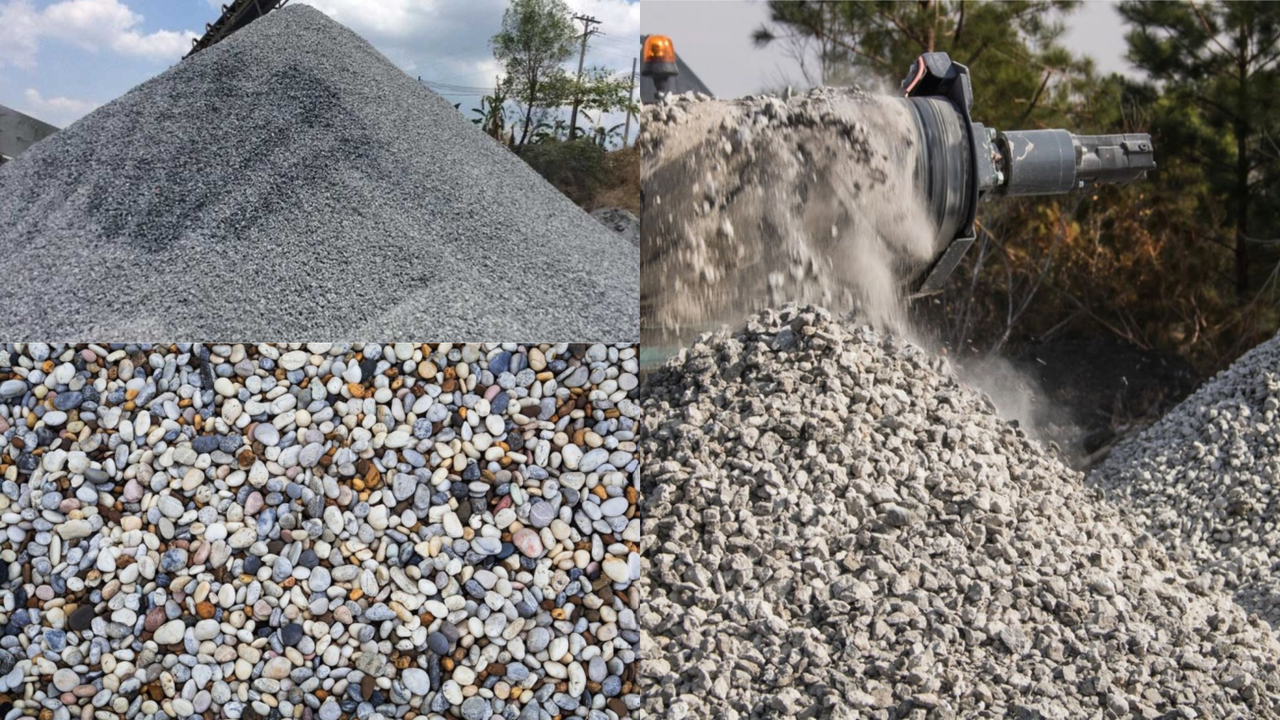

Phân loại theo nguồn gốc xuất xứ

2.3. Phân loại theo trọng lượng thể tích

Trọng lượng riêng của vật liệu quyết định công năng sử dụng của bê tông trong các môi trường đặc thù. Việc xác định rõ trọng lượng thể tích giúp tính toán chính xác tải trọng tĩnh cho kết cấu công trình.

• Cốt liệu nặng: Có trọng lượng thể tích lớn hơn 2800 kg/m³, thường là các loại khoáng chất đặc biệt như barit, magnetit hoặc quặng sắt. Loại này được sử dụng để chế tạo bê tông đặc biệt ứng dụng làm tường chắn phóng xạ, tia X trong các phòng phòng xạ bệnh viện hoặc nhà máy điện hạt nhân.

• Cốt liệu thường: Dao động phổ biến từ 2000 kg/m³ đến 2800 kg/m³, chủ yếu là các loại đá dăm từ đá vôi, đá nứt, đá granite hoặc cát tự nhiên. Đây là nhóm vật liệu cốt lõi, chiếm tỷ trọng lớn nhất trong xây dựng dân dụng, công nghiệp và hạ tầng giao thông (nhà ở, cầu đường, bến cảng).

• Cốt liệu nhẹ: Có trọng lượng thể tích dưới 2000 kg/m³ (thường thấp hơn nhiều, chỉ từ 300 - 1200 kg/m³ đối với nhóm siêu nhẹ), gồm các loại hạt có cấu trúc rỗng xốp như đá keramzit (đất sét nung), đá thạch anh phồng, xỉ lò cao hoặc hạt nhựa EPS. Nhóm này chuyên dùng để chế tạo bê tông nhẹ, tấm tường cách âm, cách nhiệt hoặc các cấu kiện giảm tải trọng tĩnh cho kết cấu sàn nhà cao tầng.

Việc nắm vững các nhóm phân loại trên sẽ giúp bạn hiểu rõ bản chất cốt liệu là gì, từ đó đưa ra lựa chọn vật tư chính xác, giúp tiết kiệm chi phí và nâng cao chất lượng thực tế tại công trường.

3. Các yêu cầu kỹ thuật và tiêu chuẩn cốt liệu (TCVN & ASTM)

Việc tuân thủ các chỉ số kỹ thuật không chỉ là yêu cầu pháp lý mà còn là yếu tố sống còn đối với độ bền của kết cấu. Các đơn vị tư vấn giám sát thường dựa trên TCVN và ASTM để nghiệm thu vật liệu đầu vào.

3.1. Thành phần hạt và Module độ lớn

Thành phần hạt cần tuân theo đường cong cấp phối quy định để đảm bảo tính liên tục về kích thước. Khi các hạt lớn, trung bình và nhỏ được phối trộn đúng tỷ lệ, chúng sẽ lấp đầy các lỗ rỗng, giúp giảm lượng bọt khí và tiết kiệm nhựa xi măng. Module độ lớn của cát cũng cần ổn định để tránh làm thay đổi độ sụt của hỗn hợp bê tông trong quá trình thi công.

3.2. Hàm lượng tạp chất và độ sạch

Các loại tạp chất như bùn, bụi và sét cục là tác nhân chính làm giảm khả năng bám dính giữa đá và vữa xi măng. Để ngăn ngừa rủi ro này, việc kiểm soát độ sạch phải tuân thủ nghiêm ngặt theo các khung tiêu chuẩn kỹ thuật hiện hành:

• Bùn, bụi, sét (hạt dưới 0,075mm): Tiêu chuẩn TCVN 7570 quy định hàm lượng tối đa là 1,5% cho bê tông mác cao (B > 30) và 3% cho bê tông thường, trong khi ASTM C33 giới hạn từ 3% đến 5% tùy cấu kiện. Nếu vượt mức, lớp bụi mịn này sẽ bọc quanh hạt đá, triệt tiêu lực bám dính của hồ xi măng. Chúng còn làm tăng lượng nước nhào trộn, khi nước bay hơi sẽ để lại lỗ rỗng gây nứt co ngót và sụt giảm mạnh mác nén của bê tông.

• Sét cục và hạt yếu: TCVN 7570 nghiêm cấm sự xuất hiện của sét cục trong bê tông mác cao (B > 30) và giới hạn dưới 0,25% cho bê tông thường, còn ASTM C33 quy định tổng hàm lượng sét cục và hạt dễ vỡ không quá 3%. Các cục sét này khi gặp ẩm sẽ hòa tan hoặc bị bóp nát dưới áp lực, tạo thành các hốc rỗng làm mất tính liên tục và phá hủy khả năng chịu lực của cấu kiện.

3.3. Hình dạng và bề mặt hạt

Hình dạng và đặc tính bề mặt của hạt cốt liệu quyết định độ đặc chắc, lượng dùng chất kết dính và khả năng chèn ép cơ học trong lòng bê tông.

Hạt thoi dẹt (có chiều dài lớn hơn 3 lần chiều dày) nếu vượt quá tỷ lệ cho phép sẽ là tác nhân trực tiếp làm suy giảm chất lượng và độ bền của kết cấu công trình. Cụ thể như sau:

• Tiêu chuẩn kỹ thuật: Theo TCVN 7570, hàm lượng hạt thoi dẹt trong cốt liệu lớn được quy định tối đa là 15% cho bê tông mác cao (B > 30) và 35% cho bê tông thường. Đối với bê tông nhựa nóng, TCVN 8819 khống chế nghiêm ngặt dưới 15%. Tiêu chuẩn Mỹ ASTM C33 siết chặt tỷ lệ này dưới 10% cho các cấu kiện chịu lực cao.

• Hệ lụy kết cấu: Do kết cấu mỏng mảnh, hạt thoi dẹt chịu lực uốn rất kém, dễ bị gãy đôi hoặc vỡ vụn dưới áp lực cơ học của xe lu hoặc tải trọng công trình. Sự gãy vỡ này tạo ra các lỗ rỗng mới, phá hủy dải cấp phối thiết kế và làm giảm sút khả năng chịu nén. Ngoài ra, hình dáng thoi dẹt làm tăng tổng diện tích bề mặt hạt, gây hao tổn nhiều hồ xi măng hoặc nhựa đường để bao bọc, đồng thời làm hỗn hợp bị khô, dễ phân tầng và khó thi công.

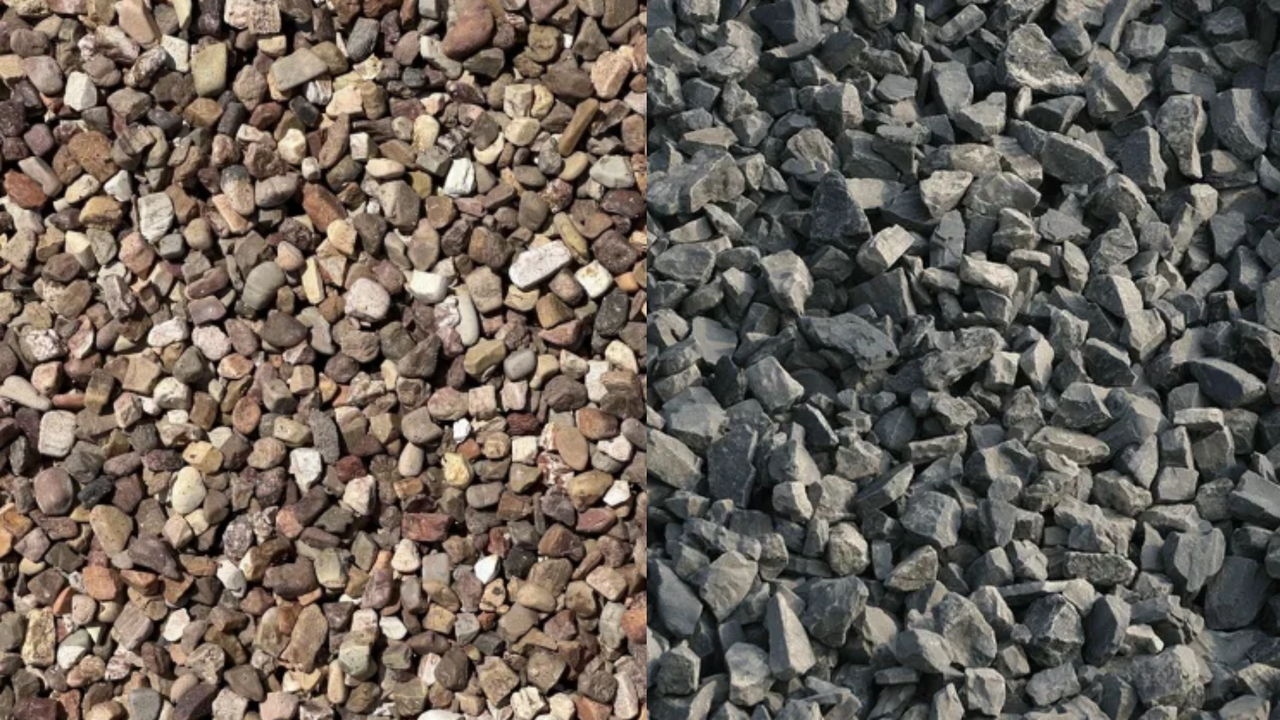

Hình dạng và bề mặt hạt

3.4. Các chỉ tiêu cơ lý quan trọng khác

Bên cạnh thành phần hạt và độ sạch, các chỉ tiêu cơ lý chuyên sâu như cường độ đá gốc, độ mài mòn và tính ổn định hóa học là những yếu tố quyết định độ bền vững dài hạn của kết cấu.

• Ngưỡng chỉ số kỹ thuật: Cường độ nén của đá gốc ở trạng thái bão hòa nước phải cao hơn mác bê tông chế tạo ít nhất 1,5 lần đối với bê tông thông thường và trên 2 lần đối với bê tông mác cao. Về độ hao hụt khối lượng khi va đập, mài mòn Los Angeles (viết tắt là LA): Tiêu chuẩn TCVN 8819 quy định độ mài mòn LA không quá 30% cho lớp mặt bê tông nhựa nóng; TCVN 7570 khống chế tối đa 35% cho mặt đường, sân bay và dưới 40% cho bê tông kết cấu dân dụng (dầm, cột, sàn).

• Hệ lụy: Nếu chỉ số LA vượt ngưỡng, hạt cốt liệu sẽ nhanh chóng bị vỡ nát và mài mòn dưới tác động của bánh xe tải trọng lớn hoặc lực rung động, gây bong tróc mặt đường và suy giảm nhanh chóng tuổi thọ công trình.

4. Ứng dụng của cốt liệu trong các dự án trọng điểm quốc gia

Tại các công trình lớn như cao tốc, sân bay hay cảng biển, việc kiểm soát vật liệu đầu vào cực kỳ gắt gao. Cốt liệu không chỉ là thành phần lấp đầy mà còn quyết định độ bền mỏi và khả năng chịu tải của công trình theo thời gian.

4.1. Cốt liệu cho bê tông xi măng (sân bay, cầu cảng)

Đối với các dự án đòi hỏi cường độ chịu nén cực lớn như đường băng sân bay hay cầu cảng, yêu cầu cốt liệu lớn phải có tính đồng nhất cao và mác đá gốc đạt tiêu chuẩn từ 1000 đến 1200 trở lên để đảm bảo khả năng chịu tải trọng va đập và mài mòn liên tục.

Hiện nay, việc sử dụng cát nghiền thay thế cát sông đang trở thành ưu tiên hàng đầu tại BMT Material. Giải pháp này giúp kiểm soát mô đun độ lớn ổn định trong khoảng từ 2,6 đến 3,2, đồng thời khống chế hàm lượng bụi, bùn, sét dạng hạt mịn dưới 0,075mm ở mức nghiêm ngặt dưới 3%. Việc tối ưu hóa các chỉ số kỹ thuật này giúp loại bỏ tạp chất hữu cơ, làm tăng độ đặc chắc của cấu trúc dải hạt, từ đó giúp bê tông khối lớn chống lại sự xâm thực của môi trường biển, giảm thiểu tối đa hiện tượng co ngót thể tích và ngăn ngừa các vết nứt bề mặt trong quá trình đông kết.

Cốt liệu cho bê tông xi măng (sân bay, cầu cảng)

4.2. Cốt liệu cho bê tông nhựa nóng (đường cao tốc)

Bê tông nhựa nóng dùng cho đường cao tốc đòi hỏi cốt liệu phải trải qua các chỉ số thí nghiệm cực kỳ khắt khe để đảm bảo khả năng chịu lực liên tục. Độ mài mòn Los Angeles (LA) của đá dăm bắt buộc phải khống chế nghiêm ngặt dưới 25% đến 30% nhằm chống lại sự vỡ nát, hao mòn dưới áp lực của xe tải trọng nặng. Đồng thời, độ dính bám của đá với nhựa đường phải đạt cấp 4 đến cấp 5 (theo tiêu chuẩn thử nghiệm luộc đá) để ngăn ngừa hiện tượng bong tróc lớp màng nhựa khi mặt đường bị ngập nước.

Để mặt đường không bị gãy vỡ hay hằn lún vệt bánh xe, chỉ số hạt thoi dẹt được kiểm soát dưới ngưỡng 10% đến 12%. Việc chọn đúng loại đá dăm có góc cạnh sắc nét, bề mặt nhám cao kết hợp với yêu cầu khống chế thành phần hạt theo dải cấp phối liên tục (các cỡ hạt từ lớn đến nhỏ xen kẽ khít nhau không bị đứt đoạn) giúp tăng cường tối đa lực nội ma sát, tạo độ khóa chặt cơ học giữa các viên đá, đảm bảo tính ổn định và an toàn giao thông khi xe chạy tốc độ cao.

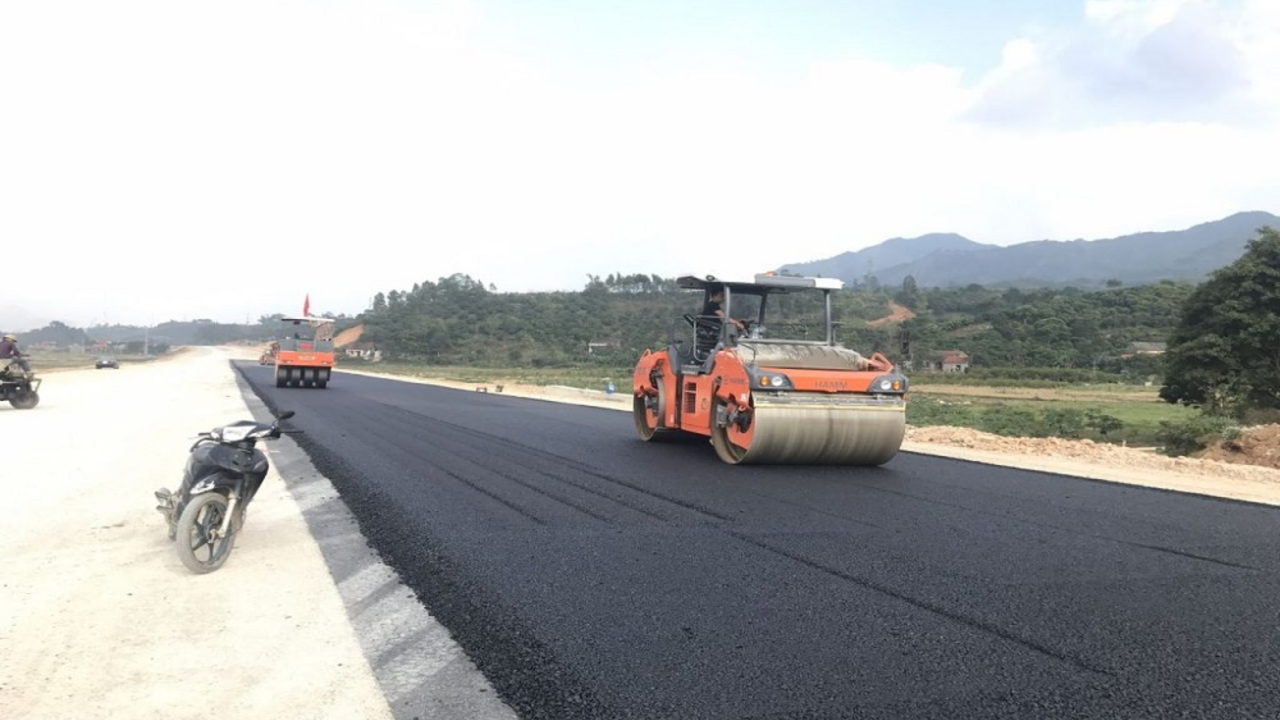

Cốt liệu cho bê tông nhựa nóng (đường cao tốc)

4.3. Vai trò trong gia cố nền móng (cấp phối đá dăm)

Trong cấu tạo kết cấu áo đường, cấp phối đá dăm Loại I và Loại II đóng vai trò tạo ra lớp đệm móng vững chắc chịu lực trực tiếp từ các lớp mặt trên xuống. Theo tiêu chuẩn TCVN 8859:2011, kích thước cỡ hạt lớn nhất được quy định nghiêm ngặt cho từng loại để phù hợp với độ dày kết cấu thiết kế: Cấp phối đá dăm Loại I có kích thước cỡ hạt lớn nhất là 19 mm, 25 mm hoặc 37,5 mm; trong khi Cấp phối đá dăm Loại II bổ sung thêm cỡ hạt lớn lên đến 50 mm.

Việc lu lèn kỹ lưỡng vật liệu này để đạt độ chặt đầm nén tiêu chuẩn K95 hoặc K98 (đối với lớp móng trên) có mối liên hệ sống còn đến mô đun đàn hồi yêu cầu của toàn bộ nền đường. Độ chặt K98 đảm bảo hệ thống hạt được xếp chặt khít tuyệt đối, triệt tiêu tối đa độ rỗng nội tại, từ đó giúp nâng cao độ cứng và đạt được chỉ số mô đun đàn hồi thiết kế. Khả năng chống biến dạng đàn hồi này giúp phân bổ đều, giảm thiểu tối đa áp lực từ phương tiện truyền xuống nền đất yếu bên dưới, chống lún sụt cục bộ.

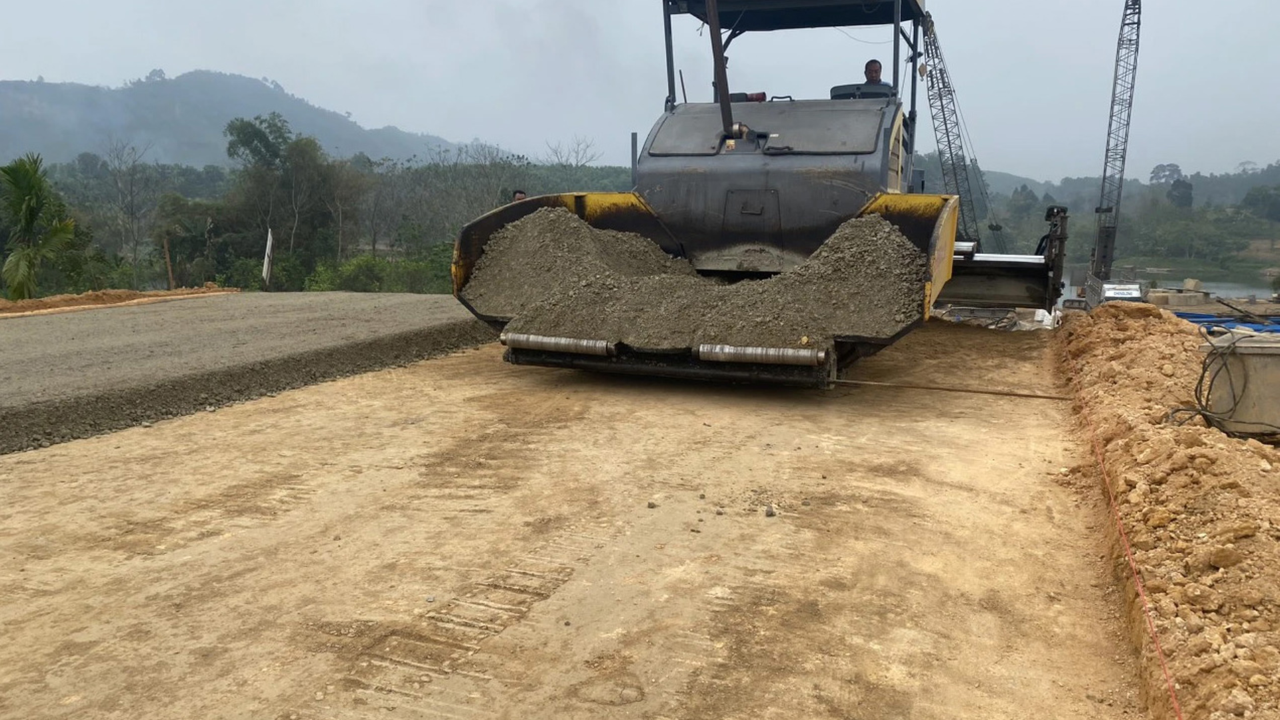

Vai trò trong gia cố nền móng (cấp phối đá dăm)

5. Tầm quan trọng của việc chọn nhà cung cấp cốt liệu uy tín

Thực tế thi công cho thấy, cốt liệu không đơn thuần chỉ là đá và cát đổ xuống công trường. Đây là thành phần chiếm đến 70% đến 80% thể tích khối bê tông, quyết định trực tiếp đến tuổi thọ, tính thẩm mỹ và sự an toàn của toàn bộ kết cấu chịu lực. Việc lựa chọn một nhà cung cấp thiếu uy tín có thể đẩy các nhà thầu và chủ đầu tư vào những khủng hoảng nghiêm trọng cả về mặt kỹ thuật lẫn pháp lý.

Tại sao chọn BMT Material?

Lựa chọn BMT Material giúp nhà thầu giải quyết triệt để bài toán chất lượng và tiến độ. Với những thế mạnh cốt lõi, chúng tôi tự tin đáp ứng mọi yêu cầu khắt khe nhất về cốt liệu trong các dự án quy mô:

• Năng lực cung ứng lớn: Chúng tôi sở hữu hệ thống mỏ và bãi chứa quy mô công nghiệp, đủ khả năng đáp ứng khối lượng hàng chục ngàn khối cốt liệu cho các dự án trọng điểm quốc gia mà không lo đứt gãy chuỗi cung ứng.

• Chất lượng đồng nhất: Quy trình sản xuất được tự động hóa từ khâu nghiền sàng đến khâu rửa sạch tạp chất. Điều này giúp mọi lô hàng xuất xưởng đều có thành phần hạt ổn định, nguồn gốc rõ ràng và đạt chuẩn kỹ thuật cao.

• Dây chuyền hiện đại: Việc ứng dụng công nghệ nghiền vo VSI giúp cải thiện biên dạng hạt, giúp các đơn vị trạm trộn dễ dàng kiểm soát mác bê tông và nhựa đường.

Việc hiểu sâu sắc bản chất cốt liệu là gì cùng với sự hỗ trợ từ một nhà cung cấp uy tín sẽ là nền tảng vững chắc để đưa công trình về đích đúng tiến độ và đạt chất lượng cao nhất.

Tầm quan trọng của việc chọn nhà cung cấp cốt liệu uy tín

Việc nắm rõ khái niệm cốt liệu là gì cùng các tiêu chuẩn kỹ thuật liên quan là yếu tố then chốt để đảm bảo chất lượng và tuổi thọ cho mọi công trình. Từ việc phân loại kích thước hạt đến kiểm soát độ sạch và hình dạng, mỗi công đoạn đều ảnh hưởng trực tiếp đến cường độ chịu lực của bê tông. Để tối ưu hóa chi phí và đảm bảo nguồn vật tư đạt chuẩn cho dự án, quý khách hàng vui lòng liên hệ với BMT Material để được tư vấn và hỗ trợ kỹ thuật.

Công ty Cổ phần Sản xuất và Kinh doanh Vật liệu Xây dựng BMT là nhà cung cấp cốt liệu xây dựng (đá dăm, cát nghiền, đá mi) chuyên nghiệp, hoạt động theo mô hình B2B, tập trung cung ứng số lượng lớn cho các dự án hạ tầng trọng điểm quốc gia như cao tốc, sân bay và hầm.

Fanpage: https://www.facebook.com/BMTVLXD

Website: https://www.bmt-material.vn/

Số điện thoại: 028 3636 8772

Địa chỉ: Số 19 đường 30, phường An Khánh, Thành phố Hồ Chí Minh
