Bê tông phun: Công nghệ, tiêu chuẩn và vai trò cốt liệu

Trong quá trình triển khai thực tế, nhiều đơn vị chưa hiểu đúng và áp dụng hiệu quả bê tông phun, dẫn đến chất lượng thi công không đạt kỳ vọng. Trong bài viết này, BMT Material tập trung làm rõ bản chất của bê tông phun, các vấn đề thường gặp và nguyên nhân gây sai lệch trong quá trình sử dụng gợi mở những giải pháp phù hợp, giúp doanh nghiệp lựa chọn và ứng dụng bê tông phun đúng kỹ thuật, tối ưu hiệu quả công trình.

1. Bê tông phun là gì?

Bê tông phun là loại bê tông hoặc vữa được vận chuyển qua hệ thống đường ống bằng áp lực khí nén và phun với vận tốc cực cao lên bề mặt thi công. Điểm khác biệt lớn nhất nằm ở cơ chế đầm nén: nhờ lực xung kích cực lớn khi va chạm với bề mặt nền, vật liệu được tự động đầm chặt ngay lập tức.

• Tỷ lệ Nước/Xi măng (W/C): Bê tông phun thường có tỷ lệ W/C thấp hơn đáng kể, giúp lớp vật liệu nhanh chóng đạt cường độ và hạn chế tối đa tình trạng chảy sệ khi thi công trên cao.

• Thành phần hạt đặc thù: Cốt liệu được tuyển chọn với thành phần hạt riêng biệt, kết hợp cùng các loại phụ gia đông cứng nhanh để đảm bảo độ bám dính tức thì và giảm thiểu tỷ lệ vật liệu rơi vãi.

• Kết cấu đặc chắc: Nhờ quá trình phun áp lực vận tốc cao, cấu trúc bên trong bê tông phun rất đặc, ít lỗ rỗng, mang lại khả năng chống thấm và chịu lực nén cực tốt ngay sau khi thi công.

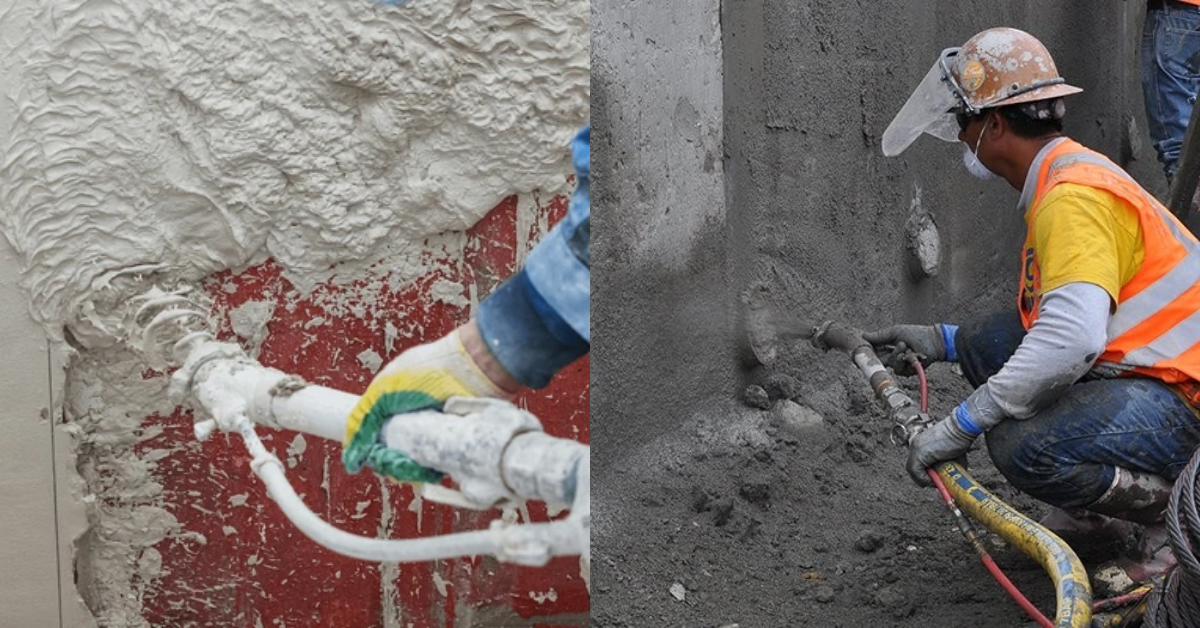

Bê tông phun là gì?

2. Phân loại công nghệ: Phun khô và phun ướt

Tùy vào quy mô và yêu cầu kỹ thuật của dự án, đơn vị thi công sẽ lựa chọn một trong hai phương pháp dưới đây. Tuy nhiên, sự dịch chuyển sang công nghệ phun ướt đang là xu hướng tất yếu trong năm 2026.

2.1. Phương pháp phun khô

Phương pháp phun khô sở hữu những đặc tính kỹ thuật riêng biệt, được thể hiện rõ qua nguyên lý hoạt động cùng các ưu và nhược điểm cụ thể dưới đây:

• Nguyên lý: Hỗn hợp cốt liệu và xi măng được trộn ở trạng thái khô hoàn toàn và đưa vào máy phun. Chỉ khi đến vòi phun, nước mới được bổ sung thông qua một vòng phun sương ngay trước khi vật liệu bắn lên bề mặt.

• Ưu điểm: Hệ thống thiết bị thường nhỏ gọn, dễ dàng di chuyển trong các không gian chật hẹp. Đây là lựa chọn phù hợp cho các hạng mục sửa chữa nhỏ hoặc gia cố cục bộ.

• Nhược điểm: Do nước và vật liệu khô chỉ gặp nhau tại đầu vòi, phương pháp này phát sinh rất nhiều bụi, gây ảnh hưởng đến sức khỏe người lao động. Ngoài ra, tỷ lệ vật liệu rơi vãi thường rất cao, khó kiểm soát chính xác tỷ lệ W/C, dẫn đến chất lượng lớp bê tông không đồng nhất.

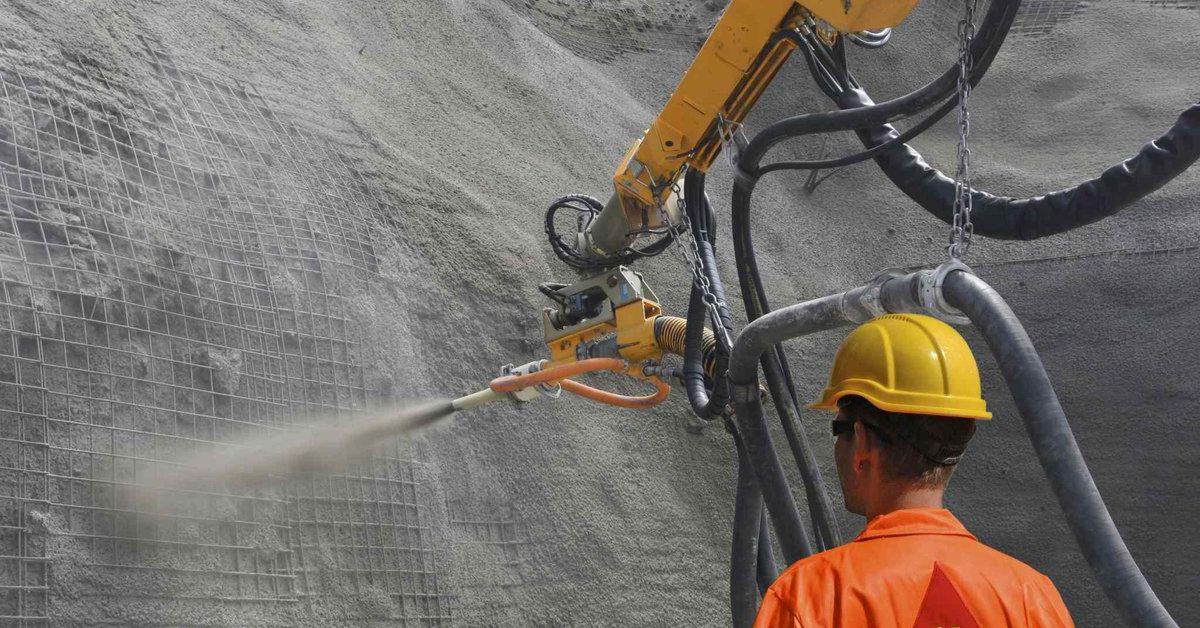

Phương pháp phun khô

2.2. Phương pháp phun ướt

Được đánh giá là giải pháp tiên tiến trong thi công xây dựng, phương pháp phun ướt sở hữu nguyên lý vận hành ưu việt cùng nhiều điểm cộng lớn dưới đây:

• Nguyên lý: Hỗn hợp bê tông đã được trộn sẵn nước (thường từ trạm trộn trung tâm) theo tỷ lệ chính xác, sau đó được bơm qua ống dẫn đến vòi phun. Tại đây, hỗn hợp được gia tốc bằng khí nén áp suất cao để phun lên bề mặt.

• Ưu điểm: Đây là tiêu chuẩn vàng cho các công trình hiện đại nhờ khả năng kiểm soát chất lượng bê tông đồng đều tuyệt đối. Phun ướt giúp giảm đáng kể lượng bụi phát sinh, năng suất thi công cực cao và tiết kiệm vật tư nhờ tỷ lệ rơi vãi thấp.

• Lưu ý từ chuyên gia BMT Material: Đối với các dự án trọng điểm như đường cao tốc hay hầm xuyên núi, chúng tôi luôn ưu tiên công nghệ phun ướt. Đây là giải pháp tối ưu nhất để đảm bảo tiến độ thi công thần tốc, chất lượng kết cấu bền vững và đáp ứng các tiêu chuẩn an toàn lao động khắt khe nhất hiện nay.

Phương pháp phun ướt

3. Yêu cầu kỹ thuật đối với vật liệu đầu vào

Để lớp bê tông phun đạt cường độ cao, độ bám dính tốt và không gây hư hỏng thiết bị, việc kiểm soát chất lượng vật liệu đầu vào là điều kiện tiên quyết.

3.1. Cốt liệu lớn (Đá dăm, đá mi)

Cốt liệu lớn đóng vai trò tạo khung chịu lực cho lớp bê tông. Tuy nhiên, đặc thù vận chuyển qua ống dẫn áp lực đòi hỏi những yêu cầu khắt khe:

• Kích thước hạt: Thường sử dụng đá mi hoặc đá 1x2 với kích thước hạt cực đại (Dmax) không quá 10-15mm. Việc kiểm soát kích thước này giúp dòng vật liệu lưu thông mượt mà, tránh tình trạng tắc nghẽn ống bơm gây gián đoạn thi công.

• Hình dáng hạt: Hạt đá cần có hình dạng khối, hạn chế tối đa các hạt thoi dẹt. Các hạt dẹt không chỉ làm giảm cường độ bê tông mà còn tăng ma sát đáng kể, gây mài mòn nhanh đường ống.

• Giải pháp từ BMT Material: Các dòng đá mi sàng và đá 1x2 của chúng tôi được sản xuất từ dây chuyền nghiền côn hiện đại. Quy trình này đảm bảo hình dáng hạt tròn trịa, đồng đều, tối ưu hóa khả năng vận hành cho cả máy phun khô và phun ướt.

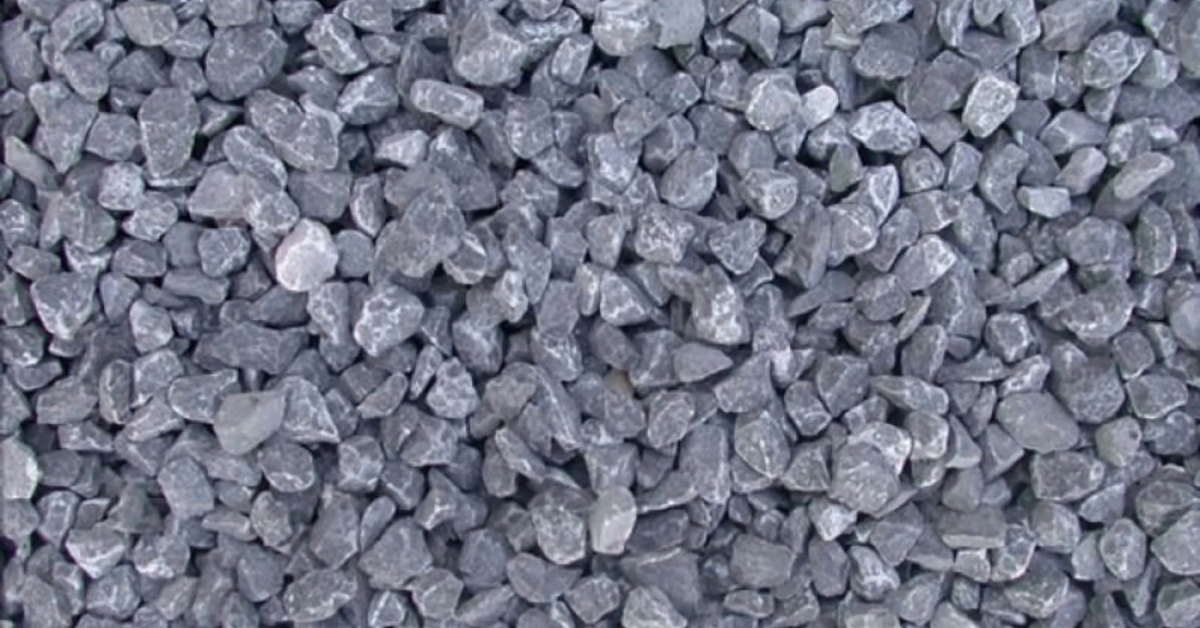

Cốt liệu lớn (Đá dăm, đá mi)

3.2. Cốt liệu nhỏ (Cát)

Cát chiếm tỷ trọng lớn và quyết định trực tiếp đến độ dẻo cũng như khả năng bám dính của hỗn hợp.

• Tầm quan trọng: Module độ lớn và hàm lượng hạt mịn trong cát phải nằm trong dải tiêu chuẩn để tạo ra độ dính cần thiết khi va chạm với bề mặt nền.

• Lưu ý về độ ẩm: Đặc biệt với phương pháp phun khô, cát cần duy trì độ ẩm ổn định (thường từ 3-6%). Nếu quá khô sẽ gây bụi, nếu quá ướt sẽ gây vón cục trong hệ thống nạp liệu.

• Giải pháp từ BMT Material: Chúng tôi cung cấp cát nghiền nhân tạo với dải hạt được kiểm soát máy tính. Loại cát này giúp tăng cường độ bám dính, giảm tỷ lệ nảy bật đáng kể so với cát tự nhiên thường lẫn nhiều tạp chất.

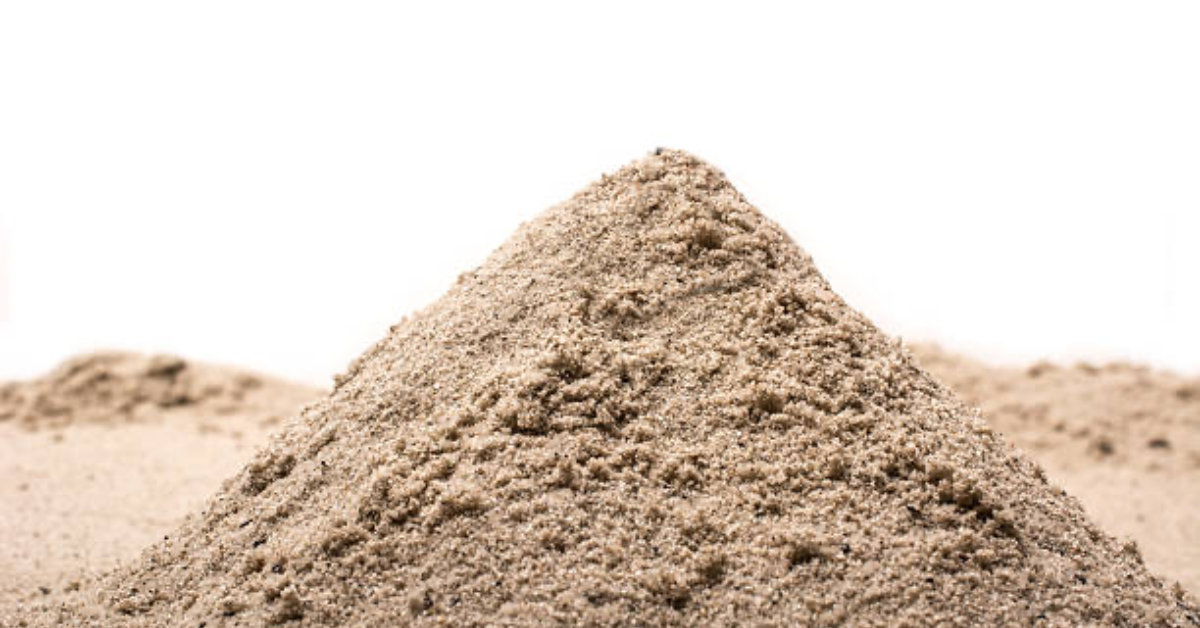

Cốt liệu nhỏ (Cát)

3.3. Xi măng và phụ gia

Đây là những thành phần kích hoạt khả năng chịu lực và bám dính tức thì của bê tông phun.

• Xi măng: Thường ưu tiên sử dụng xi măng PC40 hoặc PCB40 có chất lượng ổn định, thời gian bắt đầu đông kết phù hợp với dây chuyền thi công.

• Phụ gia đông kết nhanh: Đây là thành phần bắt buộc. Phụ gia này giúp bê tông chuyển từ trạng thái lỏng sang rắn chỉ trong vài giây, cho phép lớp bê tông bám ngay lập tức lên các vách đứng hoặc vòm trần hầm mà không bị rơi sệ do trọng lực.

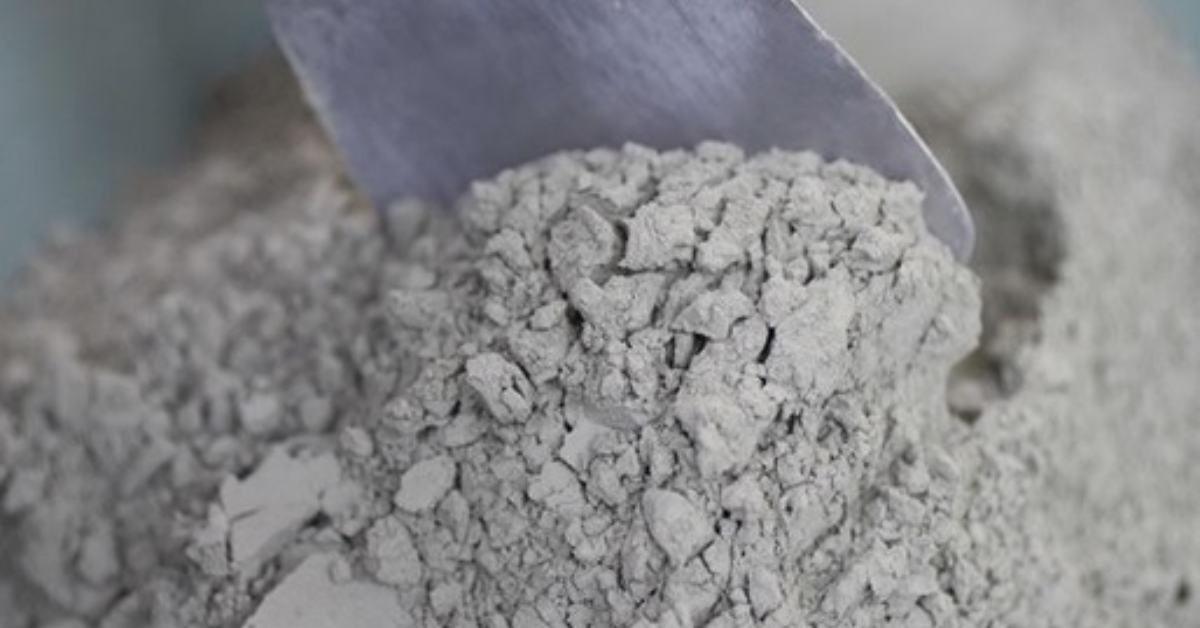

Xi măng và phụ gia

4. Ứng dụng của bê tông phun trong hạ tầng giao thông

Với khả năng thi công linh hoạt trên mọi địa hình, bê tông phun đã trở thành giải pháp không thể thay thế trong các dự án hạ tầng giao thông hiện đại.

4.1. Gia cố hầm xuyên núi

Trong quy trình đào hầm theo phương pháp NATM (New Austrian Tunnelling Method), bê tông phun đóng vai trò là lớp lót ban đầu. Ngay sau khi công tác nổ mìn và dọn xỉ hoàn tất, một lớp bê tông sẽ được phun trực tiếp lên vách đá để ngăn chặn sự biến dạng của địa tầng, đảm bảo ổn định cấu trúc vách hầm trước khi tiến hành các bước gia cố tiếp theo.

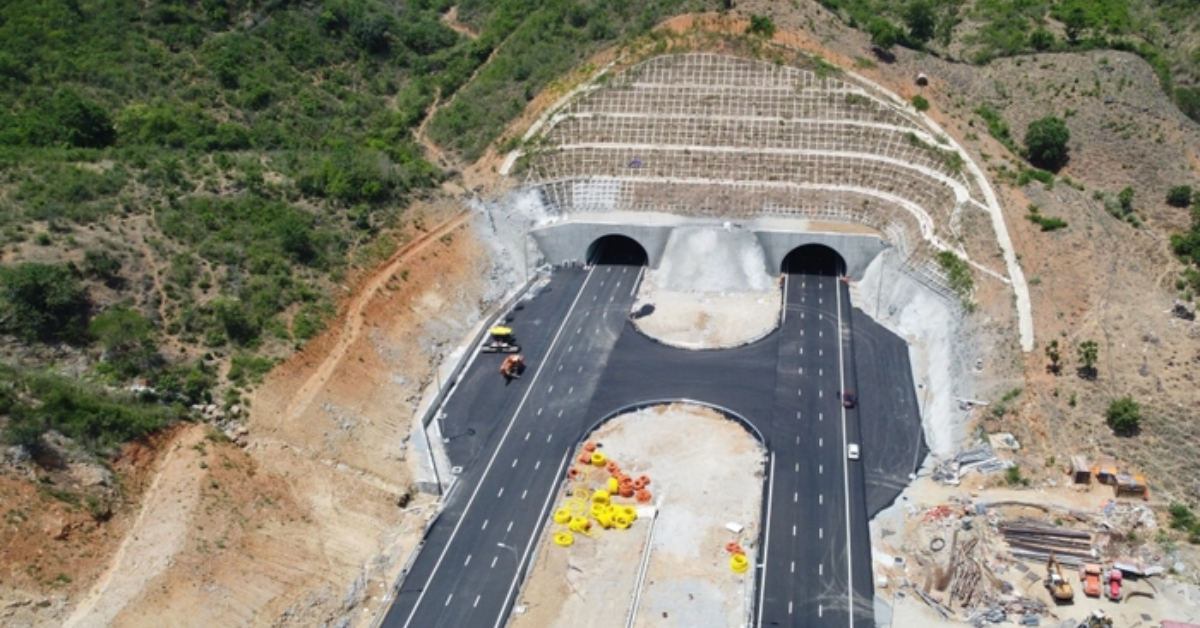

Gia cố hầm xuyên núi

4.2. Ổn định mái taluy

Đây là ứng dụng phổ biến nhất trên các tuyến đường cao tốc đi qua vùng đồi núi phức tạp. Bê tông phun được sử dụng kết hợp với lưới thép và hệ thống neo đất để tạo thành một lớp áo giáp vững chắc.

Giải pháp này không chỉ giúp chống sạt lở, xói mòn do mưa lũ mà còn đảm bảo an toàn tuyệt đối cho phương tiện lưu thông bên dưới.

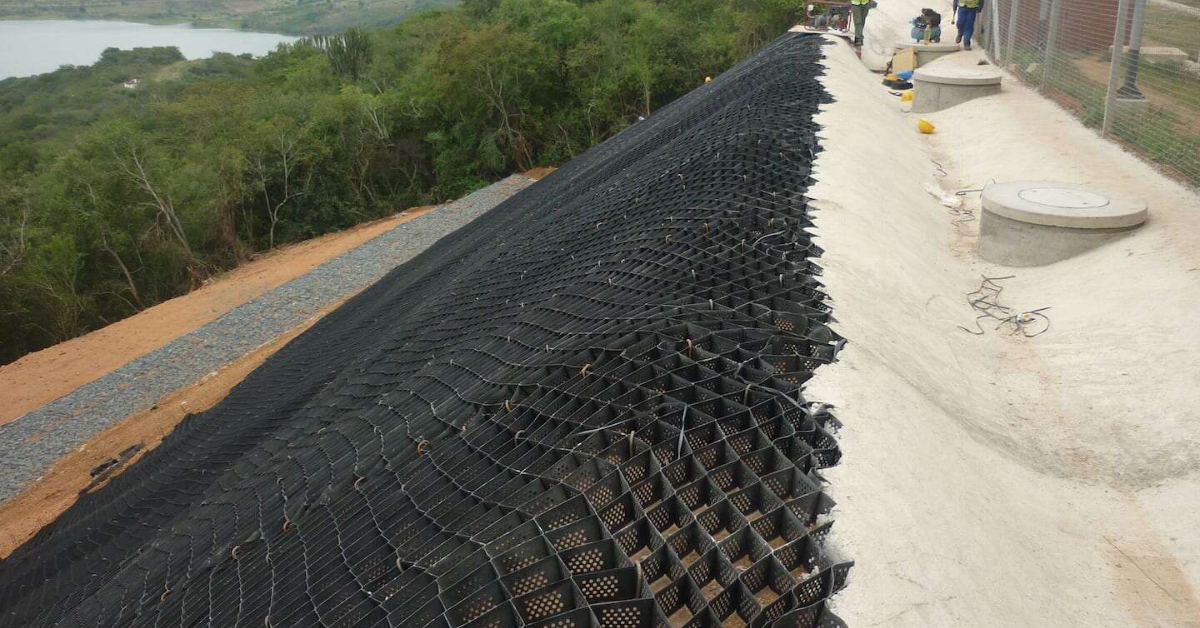

Ổn định mái taluy

4.3. Sửa chữa và gia cường kết cấu

Bê tông phun là phương pháp tối ưu để phục hồi các kết cấu bê tông cũ bị hư hỏng hoặc xâm thực. Các hạng mục như trụ cầu cảng, đập thủy điện hoặc các mố cầu bị ăn mòn bởi nước mặn thường được gia cường bằng cách phun một lớp bê tông mới có cường độ cao.

Khả năng bám dính tuyệt vời của nó giúp lớp bê tông mới hòa nhập hoàn toàn với kết cấu cũ, kéo dài tuổi thọ cho công trình mà không cần phá dỡ xây mới.

Sửa chữa và gia cường kết cấu

5. Quy trình thi công bê tông phun chuẩn TCVN

Để phát huy tối đa ưu điểm của bê tông phun, việc tuân thủ quy trình kỹ thuật tại hiện trường là yếu tố bắt buộc. Một sai sót nhỏ trong kỹ thuật phun cũng có thể dẫn đến lãng phí vật liệu hoặc làm yếu kết cấu.

5.1. Công tác chuẩn bị bề mặt

Trước khi phun, bề mặt tiếp nhận cần được xử lý kỹ lưỡng để đảm bảo độ bám dính tối ưu:

• Làm sạch: Loại bỏ bụi bẩn, dầu mỡ, rêu mốc và các tạp chất bám trên bề mặt đá hoặc bê tông cũ bằng vòi xịt nước áp lực cao hoặc khí nén.

• Đánh xờm: Đối với bề mặt quá nhẵn, cần đánh xờm để tạo chân bám cho lớp vật liệu mới.

• Xử lý rò rỉ nước: Nếu thi công trong hầm có mạch nước ngầm, phải lắp đặt ống thoát nước hoặc xử lý chặn dòng trước khi phun để tránh làm trôi vữa vừa mới bám.

Công tác chuẩn bị bề mặt

5.2. Lắp đặt cốt thép

Tùy theo thiết kế của dự án, hệ thống gia cường sẽ được lắp đặt trước khi phun:

• Lưới thép hàn: Được lắp đặt áp sát bề mặt nhưng phải đảm bảo một khoảng hở nhất định (khoảng 2-3cm) để bê tông có thể luồn qua và bao bọc hoàn toàn thanh thép.

• Cốt sợi: Hiện nay, các dự án hiện đại thường sử dụng cốt sợi (thép hoặc polyme) trộn trực tiếp vào hỗn hợp bê tông tại trạm trộn giúp tiết kiệm thời gian lắp đặt lưới thép và tăng khả năng chịu uốn.

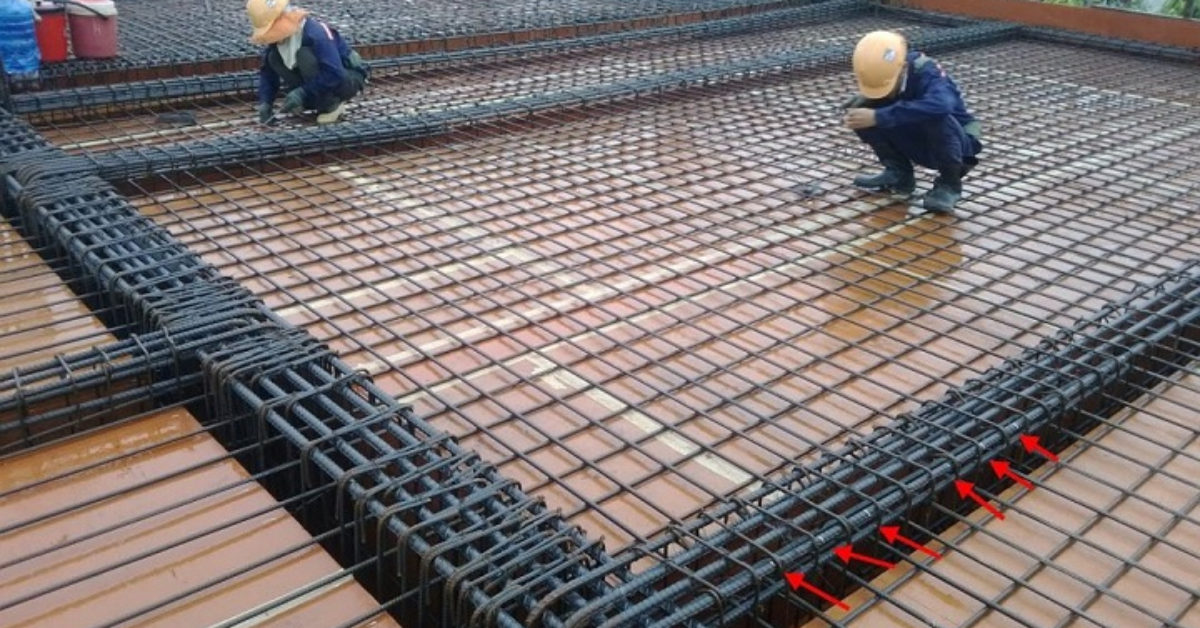

Lắp đặt cốt thép

5.3. Kỹ thuật phun

Đây là khâu quan trọng nhất, đòi hỏi tay nghề thợ phun có kinh nghiệm:

• Góc phun: Luôn giữ vòi phun vuông góc 90° với bề mặt thi công. Việc phun lệch góc sẽ làm tăng đáng kể tỷ lệ vật liệu nảy bật và làm giảm độ đặc chắc của lớp bê tông.

• Khoảng cách: Duy trì khoảng cách từ vòi phun đến bề mặt trong khoảng 0.6m - 1.5m. Nếu khoảng cách quá gần sẽ làm lớp bê tông vừa bám bị bật ra, nếu quá xa sẽ làm giảm lực đầm nén.

• Trình tự: Luôn thực hiện phun từ dưới lên trên. Cách làm này giúp lớp bê tông phía dưới làm bệ đỡ cho lớp phía trên, đồng thời cần ưu tiên lấp đầy các hốc lõm trước để tạo bề mặt phẳng đều.

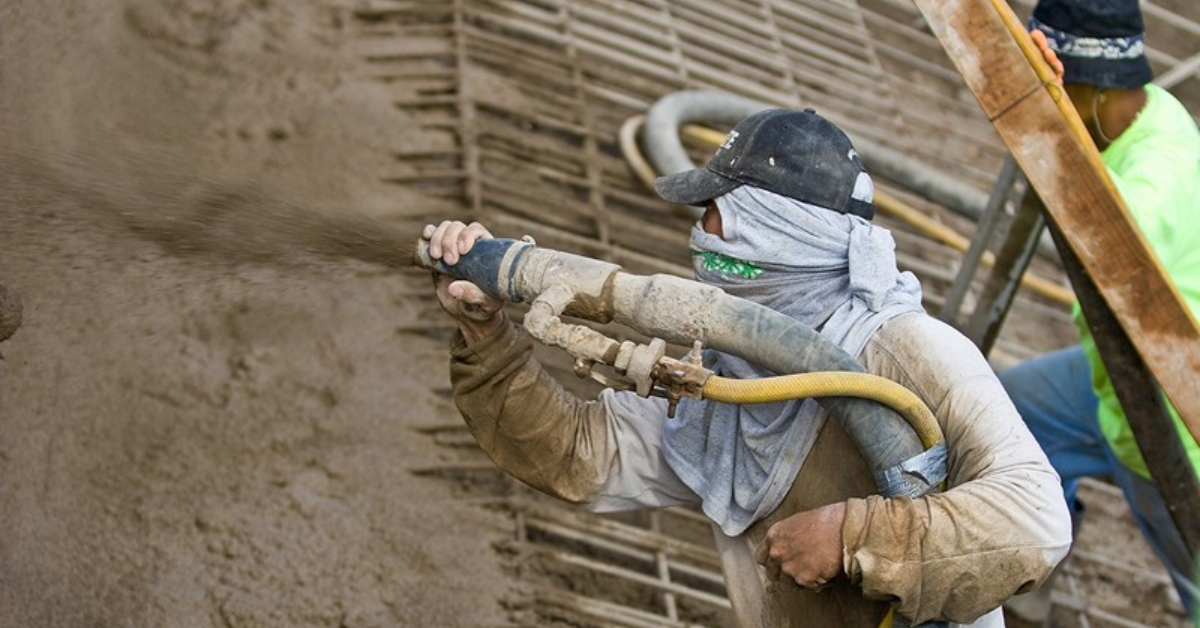

Kỹ thuật phun

6. Các sự cố thường gặp và giải pháp tối ưu hóa cốt liệu

Trong quá trình thi công bê tông phun, các sự cố kỹ thuật không chỉ gây lãng phí vật tư mà còn ảnh hưởng trực tiếp đến tiến độ và an toàn công trình. Việc nhận diện đúng nguyên nhân sẽ giúp đơn vị thi công có phương án xử lý kịp thời.

6.1. Tỷ lệ rơi vãi cao

Tỷ lệ nảy bật hay rơi vãi là vấn đề đau đầu nhất đối với các nhà thầu vì nó làm tăng chi phí vật liệu và công dọn dẹp.

• Nguyên nhân: Áp lực khí nén quá lớn, thợ phun giữ góc vòi không vuông góc, hoặc phổ biến nhất là cấp phối cốt liệu không đạt chuẩn (thiếu hạt mịn để tạo độ dính).

• Giải pháp: Ngoài việc điều chỉnh kỹ thuật phun, cần tối ưu hóa cấp phối đá/cát ngay tại trạm trộn.

• Điểm mấu chốt: Sử dụng cát nghiền nhân tạo của BMT Material với thành phần hạt liên tục giúp điền đầy các lỗ rỗng giữa các viên đá dăm. Lớp vữa đệm từ cát mịn sẽ tạo thành một ma trận kết dính, giúp các hạt cốt liệu lớn bám dính ngay lập tức khi tiếp xúc bề mặt, từ đó giảm tỷ lệ xuống mức tối thiểu.

6.2. Tắc đường ống

Sự cố tắc ống bơm gây gián đoạn thi công và có thể làm hư hỏng hệ thống máy bơm áp lực cao.

• Nguyên nhân: Cốt liệu có kích thước vượt quá tiêu chuẩn (Dmax quá lớn) hoặc chứa quá nhiều hạt hình thoi, hạt dẹt. Các hạt này khi vận chuyển trong ống dễ bị kẹt lại theo hiệu ứng vòm, gây tắc nghẽn cục bộ.

• Giải pháp: Kiểm soát chặt chẽ kích thước đá đầu vào (thường không quá 10-15mm).

• Điểm mấu chốt: Ưu tiên sử dụng đá mi hoặc đá 1x2 được sản xuất từ dây chuyền nghiền côn hiện đại của BMT Material. Công nghệ nghiền côn giúp loại bỏ tối đa hạt dẹt, tạo ra các hạt đá có hình khối tròn trịa, giúp hỗn hợp bê tông trơn hơn khi di chuyển trong đường ống, giảm thiểu ma sát và nguy cơ tắc nghẽn.

Các sự cố thường gặp và giải pháp tối ưu hóa cốt liệu

7. Câu hỏi thường gặp (FAQ)

Để giúp quý khách hàng hiểu rõ hơn về tính ứng dụng và ưu thế của giải pháp này, chúng tôi đã tổng hợp những băn khoăn thường gặp nhất tại hiện trường:

7.1. Bê tông phun có cường độ bao nhiêu?

Thông thường, bê tông phun được thiết kế với cấp độ bền từ M250 đến M400 (tương đương C20/25 đến C30/37). Tuy nhiên, điểm đặc biệt của bê tông phun là cường độ phát triển rất nhanh trong thời gian đầu (nhờ phụ gia đông cứng nhanh).

Tại các dự án hầm, lớp bê tông này có thể đạt cường độ đủ để chịu lực chỉ sau vài giờ thi công, đảm bảo an toàn tuyệt đối cho công tác đào hỏa tiễn hoặc nổ mìn kế tiếp.

7.2. Sự khác biệt giữa bê tông phun và bê tông bơm ?

Dù cả hai đều sử dụng hệ thống bơm, nhưng có hai điểm khác biệt cốt lõi:

• Cơ chế đầm nén: Bê tông bơm thông thường cần đầm dùi hoặc đầm bàn sau khi đổ vào khuôn. Trong khi đó, bê tông phun tự đầm chặt nhờ vận tốc cực cao (xấp xỉ 25 - 30 m/s) khi va đập vào bề mặt thi công.

• Độ sụt và Cấp phối: Bê tông phun có độ sụt thấp hơn, hàm lượng xi măng cao hơn và cỡ hạt cốt liệu nhỏ hơn để đảm bảo khả năng bám dính tức thì trên các bề mặt thẳng đứng hoặc vòm trần mà không bị rơi sệ.

7.3. Tại sao nên dùng cát nghiền thay vì cát sông cho bê tông phun?

Đây là khuyến nghị hàng đầu từ các chuyên gia của BMT Material. Cát nghiền nhân tạo sở hữu những ưu điểm vượt trội mà cát sông tự nhiên không có được:

• Thành phần hạt lý tưởng: Cát nghiền có dải hạt liên tục và góc cạnh hơn, giúp tăng cường lực ma sát và độ bám dính của hỗn hợp.

• Giảm tỷ lệ nảy bật: Hàm lượng hạt mịn trong cát nghiền nhân tạo được kiểm soát tốt hơn, đóng vai trò như chất kết dính giúp giữ chân các hạt đá lớn tại bề mặt phun, từ đó tiết kiệm tối đa vật tư cho nhà thầu.

• Độ sạch: Cát nghiền hoàn toàn không lẫn tạp chất hữu cơ, bùn sét, giúp cường độ bê tông đạt mức tối đa và ổn định hơn so với cát sông.

Việc lựa chọn đúng công nghệ và vật liệu cho bê tông phun chính là yếu tố then chốt quyết định chất lượng và độ bền của mọi công trình hạ tầng. Với vị thế là đơn vị cung ứng vật liệu hàng đầu, BMT Material cam kết mang đến các dòng đá mi và cát nghiền chuyên dụng, tối ưu hóa khả năng bám dính và giảm thiểu rủi ro thi công. Chúng tôi tự hào đồng hành cùng các nhà thầu trong những dự án hầm và cao tốc trọng điểm, mang lại giải pháp kỹ thuật vượt trội và bền vững.

Công ty Cổ phần Sản xuất và Kinh doanh Vật liệu Xây dựng BMT là nhà cung cấp cốt liệu xây dựng (đá dăm, cát nghiền, đá mi) chuyên nghiệp, hoạt động theo mô hình B2B, tập trung cung ứng số lượng lớn cho các dự án hạ tầng trọng điểm quốc gia như cao tốc, sân bay và hầm.

Fanpage: https://www.facebook.com/BMTVLXD

Website: https://www.bmt-material.vn/

Số điện thoại: 028 3636 8772

Địa chỉ: Số 19 đường 30, phường An Khánh, Thành phố Hồ Chí Minh
